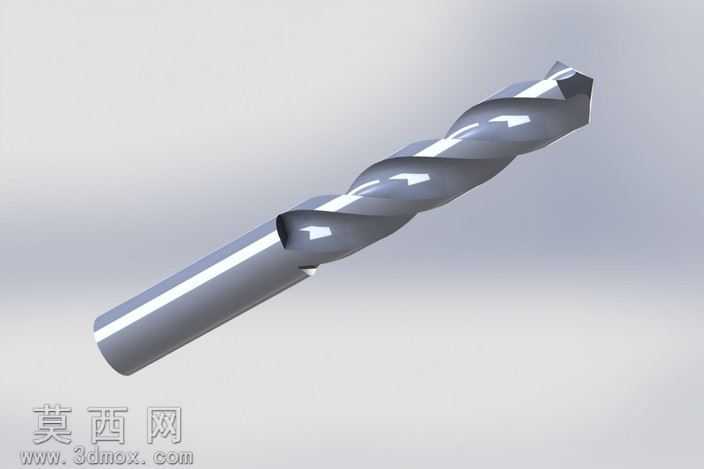

标准直柄麻花钻三维结构设计模型

本模型为标准直柄麻花钻的三维参数化设计成果，建模过程严格遵循金属切削刀具的国标尺寸规范，在SolidWorks软件中通过多特征组合的方式完成全结构构建。建模初期首先绘制钻柄与钻身的同轴回转基体，通过旋转凸台特征生成圆柱主体轮廓，保证钻柄圆柱度、钻身同轴度的形位公差符合实际装夹要求。针对麻花钻核心的螺旋槽结构，采用螺旋线扫描切除的方式完成建模，精准控制螺旋角、槽宽比例、刃背厚度的参数匹配，还原真实麻花钻排屑槽的流畅曲面形态，确保排屑空间的设计合理性。钻尖部分是建模的核心细节，通过多基准面绘制切削刃轮廓，采用放样切除与布尔运算结合的方式，构建出标准顶角的主切削刃、横刃以及刃带结构，精准还原后角、前角的角度参数，还原实际钻头的切削几何形态。材质渲染阶段，为模型赋予高速钢材质属性，调整金属材质的反光度、粗糙度参数，模拟高速钢刀具经磨削加工后的银亮金属质感，对刃口、刃带位置做细微的高光处理，还原精加工表面的光洁度效果，同时通过环境光影调整，凸显螺旋槽的曲面转折与结构层次。设计过程中充分考量麻花钻的实际功能结构，钻柄部分做平直圆柱处理适配钻夹头装夹需求，钻身的刃带结构做等宽凸起设计，保证钻孔过程中的导向作用，螺旋槽的曲面做连续顺滑处理，避免出现应力集中的棱角结构，整体模型各部分比例协调，尺寸参数符合通用直柄麻花钻的生产制造规范，可用于钻削加工工艺演示、刀具结构教学、机加工装配仿真等场景，完整还原了标准麻花钻的全部结构特征，建模过程中对每一处切削几何参数都做了精准校验，确保模型结构与实物的一致性。
