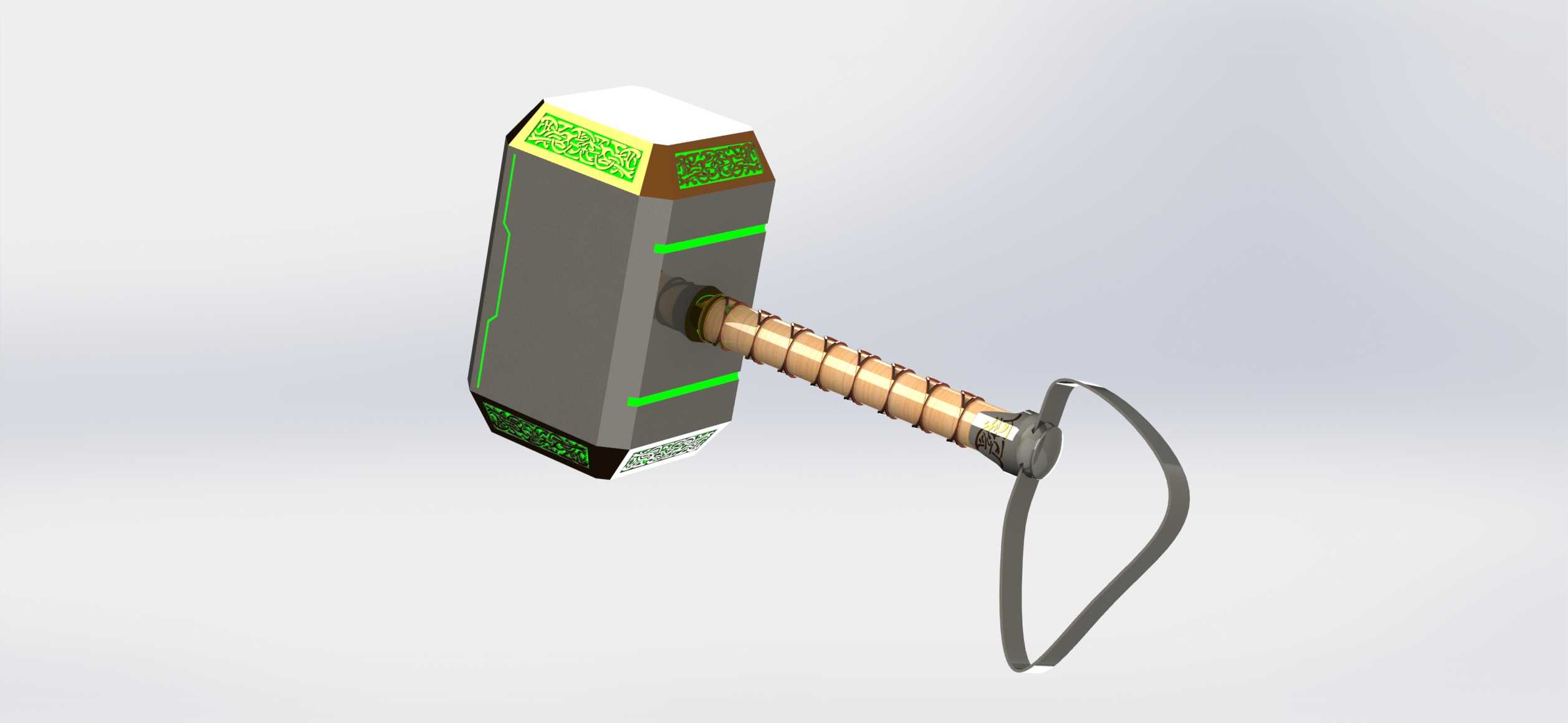

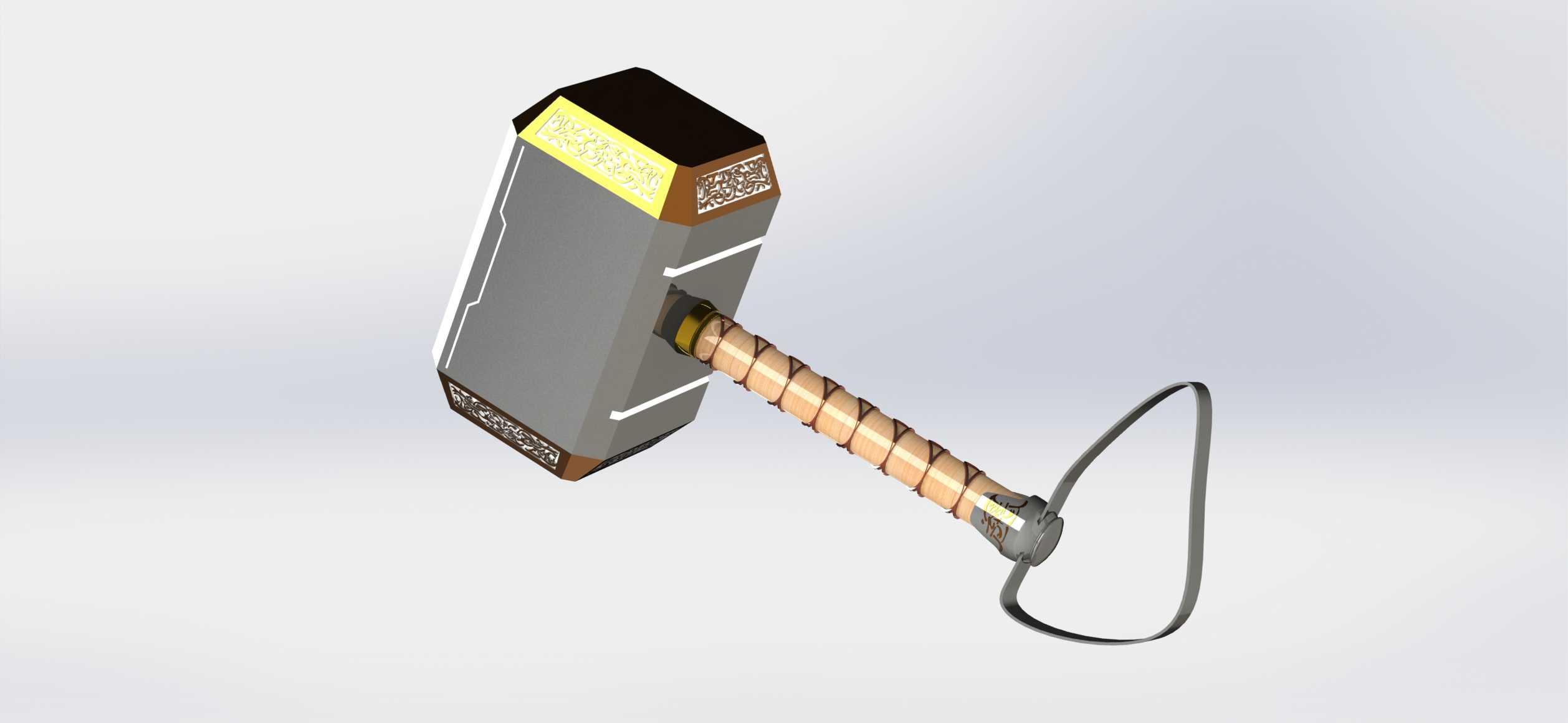

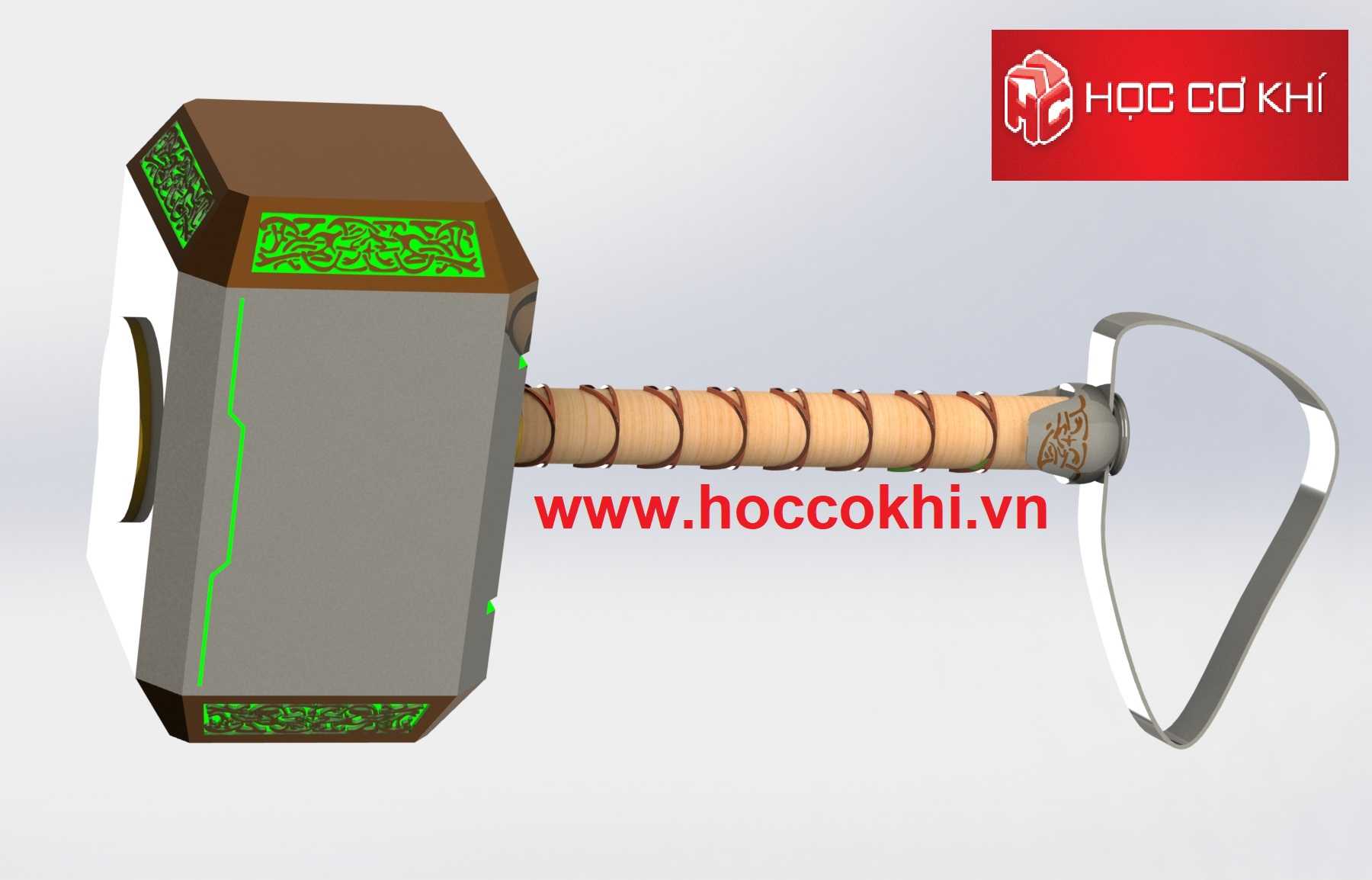

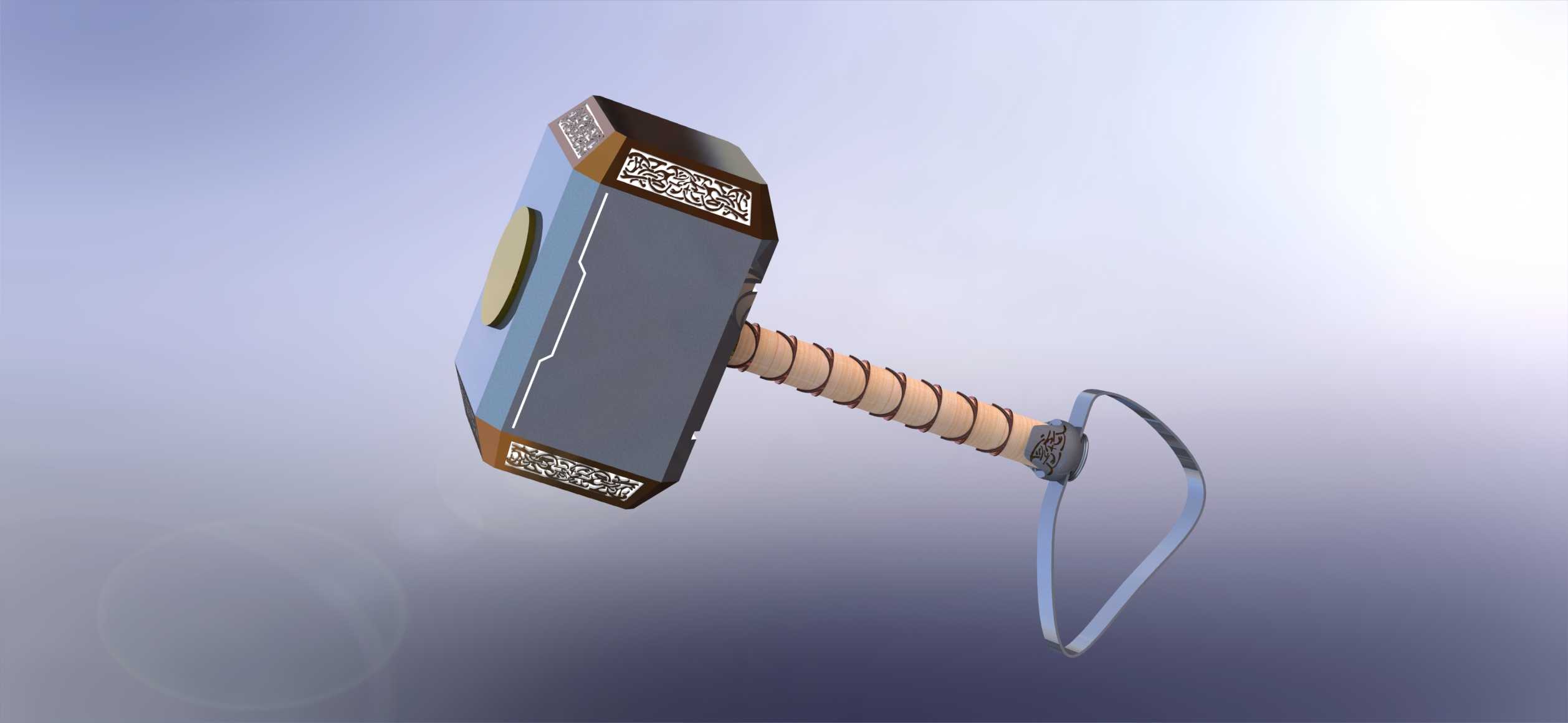

影视道具雷神之锤结构设计作品

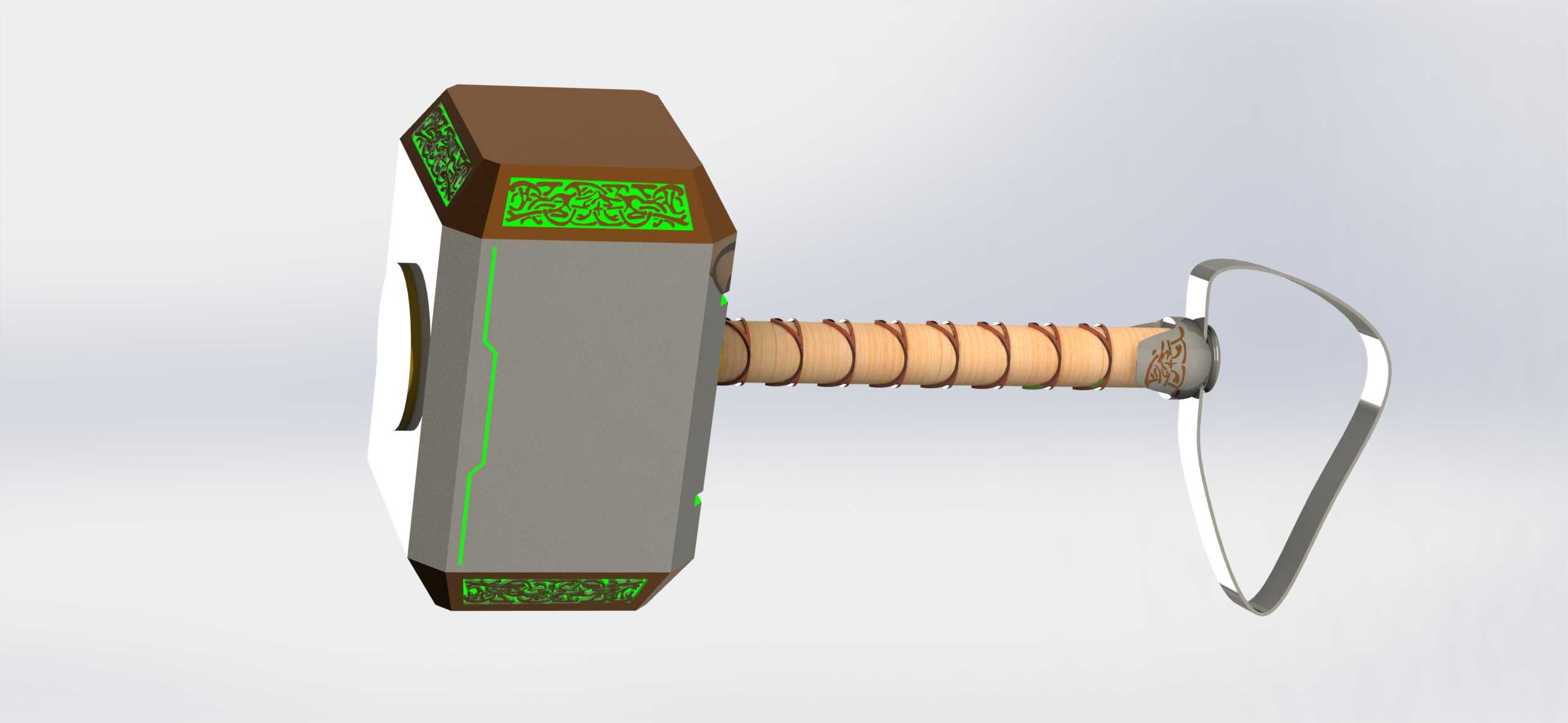

　　这款锤类道具的结构设计，首先要兼顾手持操作的配重平衡与外观还原度，在三维建模阶段就需要把握持手感的工程逻辑融入造型细节里。从实际使用场景来看，这类道具主要应用于影视cosplay道具制作、主题展陈摆件、收藏级手办原型开发三个核心方向，不同场景下的结构设计侧重各有差异：用于线下展演的版本需要在锤头内部预留配重块安装腔，通过调整铅块或钢块的填充位置，让整锤的重心落在握柄距锤头三分之一的位置，符合人手握持发力的习惯，长时间持握不会出现腕部受力过载的问题；用于收藏摆件的版本则可以适当降低配重占比，在锤头内部预留发光模组的安装空间，对应表面的纹饰区域做半透明壁厚设计，装配后可以实现纹饰发光的展示效果。

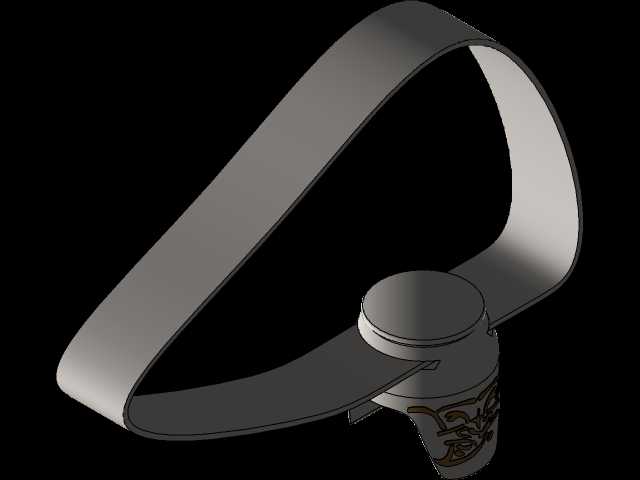

　　从外形尺寸的边界控制来看，整锤的总长需要控制在450mm以内，锤头部分的截面尺寸控制在150mm*120mm区间，握柄的直径适配成年男性手掌的握持围度，控制在35mm左右，握柄表面的缠绕纹理不能做尖锐凸起，所有棱边都要做R2以上的圆角过渡，避免持握或者展示过程中出现剐蹭划伤的问题。握柄末端的挂环结构不能做纯装饰性的薄壁设计，需要和握柄内部的金属芯轴做一体式连接，挂环的承重能力要满足整锤1.5倍重量的吊挂要求，满足展陈时悬挂展示的安装需求。

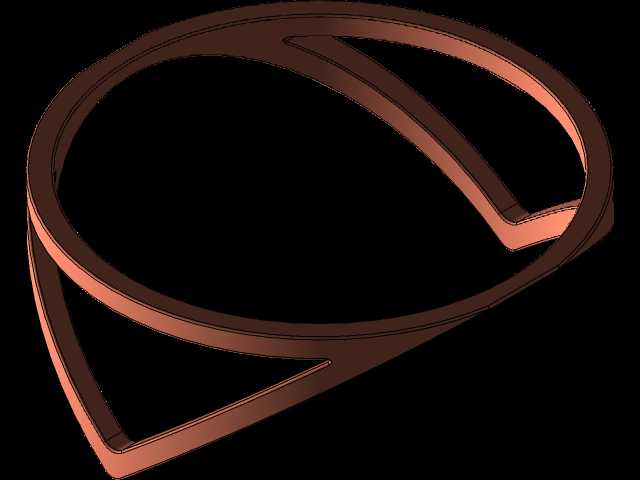

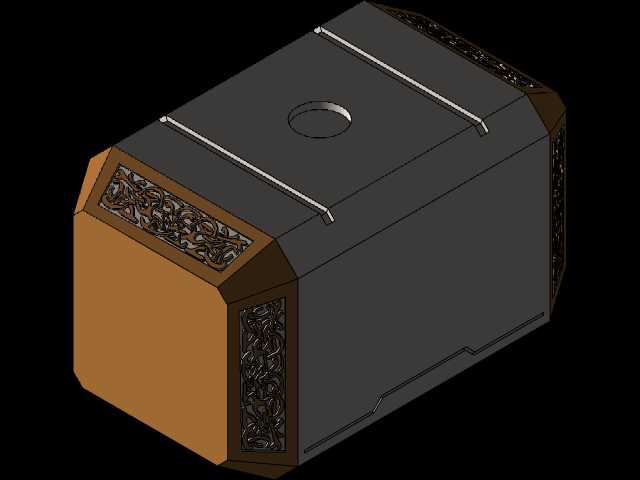

　　设计思路上，首先拆分整锤的装配层级：锤头部分分为端盖、主体外壳、纹饰嵌件三个模块，纹饰嵌件采用和主体不同的材质配色，装配时通过定位卡槽和主体外壳连接，不需要额外的粘接剂就可以实现固定，后期如果需要更换纹饰样式或者维修发光模组，只需要拆卸端盖就可以完成操作，降低后期维护的难度。握柄部分分为内芯、外层包裹、缠绕饰条三个部分，内芯采用金属圆棒作为承力结构，承担整锤的结构强度，外层包裹采用软质材质模拟木质握柄的触感，缠绕饰条做等距螺旋排布，螺距控制在20mm，和真实手锤的缠绕防滑结构逻辑一致，同时兼顾外观的还原度。

　　在安装边界的设计上，锤头和握柄的连接位置采用方榫定位结构，榫头的插入深度不小于80mm，配合横向的锁紧销实现周向固定，避免使用过程中锤头出现转动或者松脱的问题。如果是用于实际表演的版本，还需要在锤头的外表面做软质包胶层的安装预留，包胶层的厚度控制在5mm，所有硬质结构都不直接暴露在外层，避免表演过程中出现磕碰伤人的问题。纹饰区域的凹槽深度控制在1.5mm，既可以保证纹饰的视觉立体感，又不会因为凹槽过深积灰，后期清洁维护更方便。

　　从功能特性来看，这款锤的结构设计同时兼顾了展示性和实用性，不同应用场景下可以通过更换内部模块实现功能切换：不需要发光效果时，可以将内部的发光模组替换为配重块，调整整锤的重量满足手持挥舞的表演需求；需要作为桌面摆件时，可以在握柄底部预留标准的1/4英寸螺纹孔，直接适配通用的相机三脚架或者展示支架，不需要额外定制转接件就可以实现固定摆放。锤头的端盖部分做隐藏式的接缝设计，装配完成后外观看不到明显的拼接缝隙，整体造型的完整性更强，不会因为装配结构破坏外观的还原效果。

　　在建模的细节处理上，所有的配合面都预留了0.2mm的装配间隙，满足3D打印或者注塑加工的公差要求，不需要后期大量的打磨修配就可以完成装配。握柄表面的纹理做随形排布，和握柄的弧度完全贴合，不会出现纹理拉伸变形的问题。挂环部分做圆弧过渡，没有硬直的折角，既提升了结构强度，也避免了应力集中导致的断裂问题。整体结构没有复杂的异形曲面，所有的特征都可以通过常规的机加工或者3D打印工艺实现，不需要特殊的加工工序，生产制造成本可控，适合小批量定制生产。
