影视道具级雷神战锤三维结构设计

　　这款手持锤类道具的三维结构设计，首先围绕握持操作的人机工程边界展开，手柄部分采用分段式防滑结构，表面的环状凸起纹理完全贴合手掌握持时的指腹贴合区域，握持段长度适配成年男性单手握持的掌宽范围，末端的挂环结构既满足道具悬挂收纳的需求，也还原了经典影视形象的外观特征，挂环的弯折弧度经过反复调整，避免使用时出现硌手、卡挂衣物的问题。锤头部分采用方正带倒角的块体结构，边角处做了模拟金属锻造后的粗糙磨损质感，区别于普通工业手锤的规整加工面，这种非完全平整的表面处理更贴合影视道具的写实需求，锤头侧面的纹饰采用内嵌式结构设计，纹饰深度控制在1.2mm以内，既保证视觉上的辨识度，也不会在实体打印或者铸造过程中出现脱模困难、纹饰断裂的问题。

　　从实际应用场景来看，该结构既可以作为影视拍摄的实体道具制作母模，也可作为文创周边产品的开发原型，还能用于手持工具类产品的外观创新参考。设计过程中，首先确定了整体的重心分布，将锤头的重量占比控制在整体的75%左右，握持时重心落在锤头与手柄连接的根部位置，符合手持锤类工具的操作发力习惯，即使作为摆件或者cosplay道具，握持时也不会出现头重脚轻、容易脱手的问题。锤头与手柄的连接部位采用嵌入式榫卯结构配合周向限位设计，手柄端部插入锤头内部的深度达到锤头厚度的三分之二，连接面做了防滑滚花处理，避免实体制作后出现手柄松动、转动的问题，这种连接结构不需要额外的紧固件，从外观上看不到拼接缝隙，能够保证整体外观的完整性。外形尺寸方面，

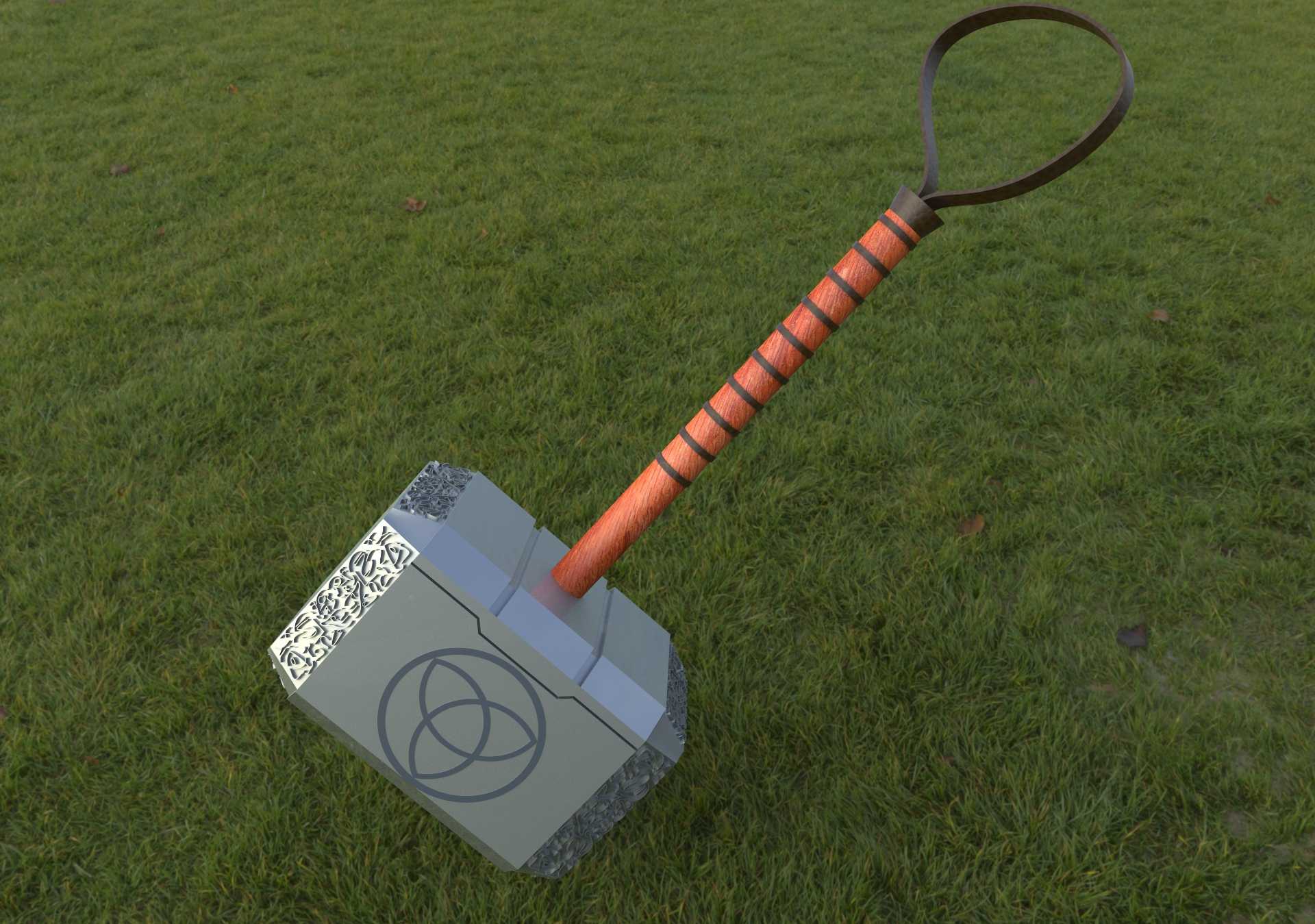

　　整体长度控制在420mm左右，锤头的长宽高比例为1.2:1:0.8，锤头端面的尺寸适配常规敲击作业的接触面积需求，手柄的直径从连接端到末端做了细微的锥度变化，靠近锤头的位置直径稍大，往末端逐渐收窄，配合表面的防滑环纹，握持时的摩擦力足够，长时间握持也不会出现手部酸胀的问题。表面质感的设计上，锤头部分区分了两种材质区域，主体部分模拟高强度合金钢的哑光金属质感，边角磨损区域做了亮面金属的效果处理，纹饰部分采用稍深的同色系质感，避免纹饰过于突兀；手柄部分模拟缠绕皮革的质感，环状凸起部分模拟皮革缠绕后的接缝压痕，颜色上采用棕红底色搭配黑色环纹，和金属锤头形成明确的材质区分，视觉层次更丰富。挂环部分采用和锤头同材质的金属设计，

　　挂环的内径控制在40mm，既可以穿过普通的挂绳、挂钩，也不会因为内径过大导致握持时手指误穿入环内影响操作。从结构强度的角度来看，锤头内部做了局部掏空的轻量化设计，在保证整体配重符合握持手感的前提下，降低整体重量，掏空区域的壁厚均匀控制在5mm以上，避免实体制作时出现壁厚不均导致的变形问题，所有的边角过渡都采用了R2以上的圆角，没有尖锐的棱角，作为道具使用时不会出现划伤使用者的安全隐患。在安装边界方面，该结构不需要额外的安装基座，本身为独立手持结构，挂环可适配直径不超过8mm的挂绳或者挂钩，悬挂时的受力点集中在挂环与手柄末端的连接位置，该位置做了加厚处理，能够承受整体重量3倍以上的拉力，不会出现悬挂断裂的问题。如果用于工业手锤的外观改型参考，该结构的锤头打击面做了平面度校准，打击面的平面度误差控制在0.1mm以内，完全满足常规敲击作业的工作面精度要求，手柄的防滑结构也能提升作业时的握持稳定性，减少脱手的安全风险。
