法兰连接直通式旋启止回阀结构设计

　　在工业流体输送管路系统中，这类法兰连接的直通式止回阀是极为常见的单向导通部件，主要作用是避免管路内介质出现反向倒流，保护上游的泵类、仪表等关键设备不受水锤冲击与介质反向侵蚀，广泛应用在给排水、暖通循环、化工介质输送、油气集输等不同工况的管路上。从实际安装场景来看，这类阀门通常直接串接在水平敷设的管段中，两端依靠法兰盘与对应管径的管路法兰配对，通过螺栓穿接法兰孔完成紧固，密封面配合适配压力等级的密封垫片实现端面密封，安装时需要注意阀体上标注的介质流向箭头与管路内介质流动方向保持一致，否则会直接截断管路通路，影响系统正常运行。

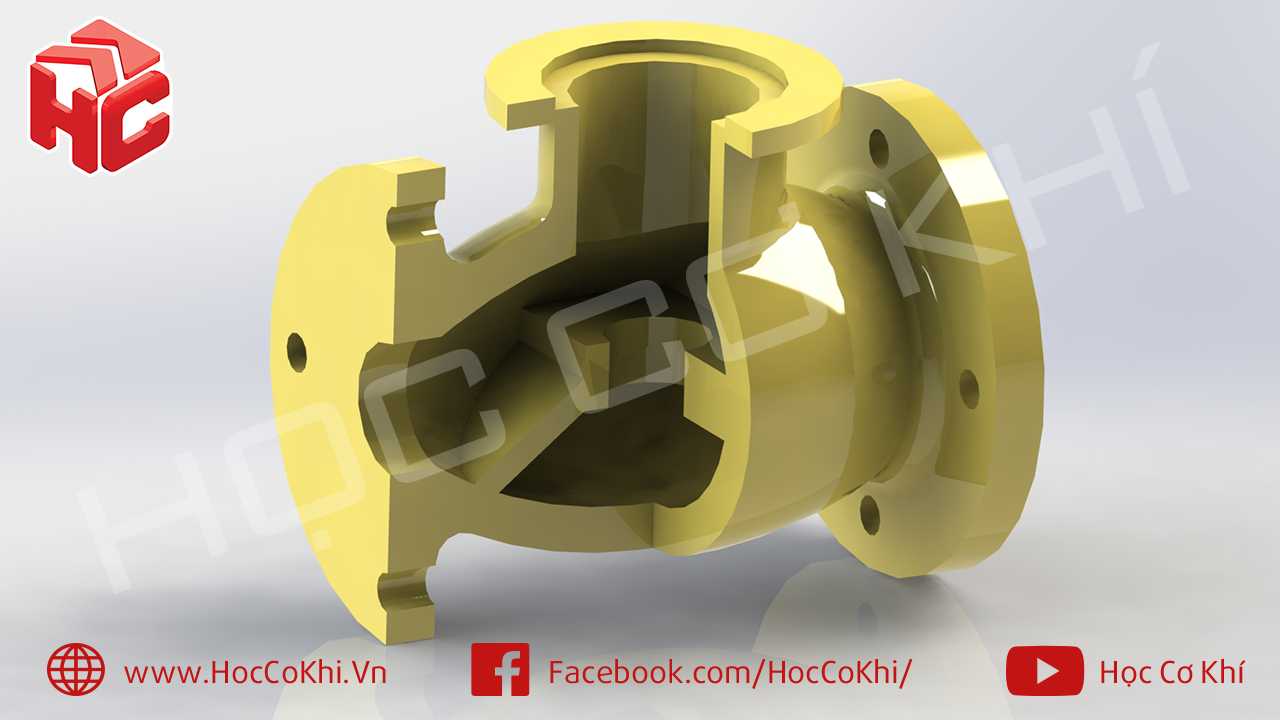

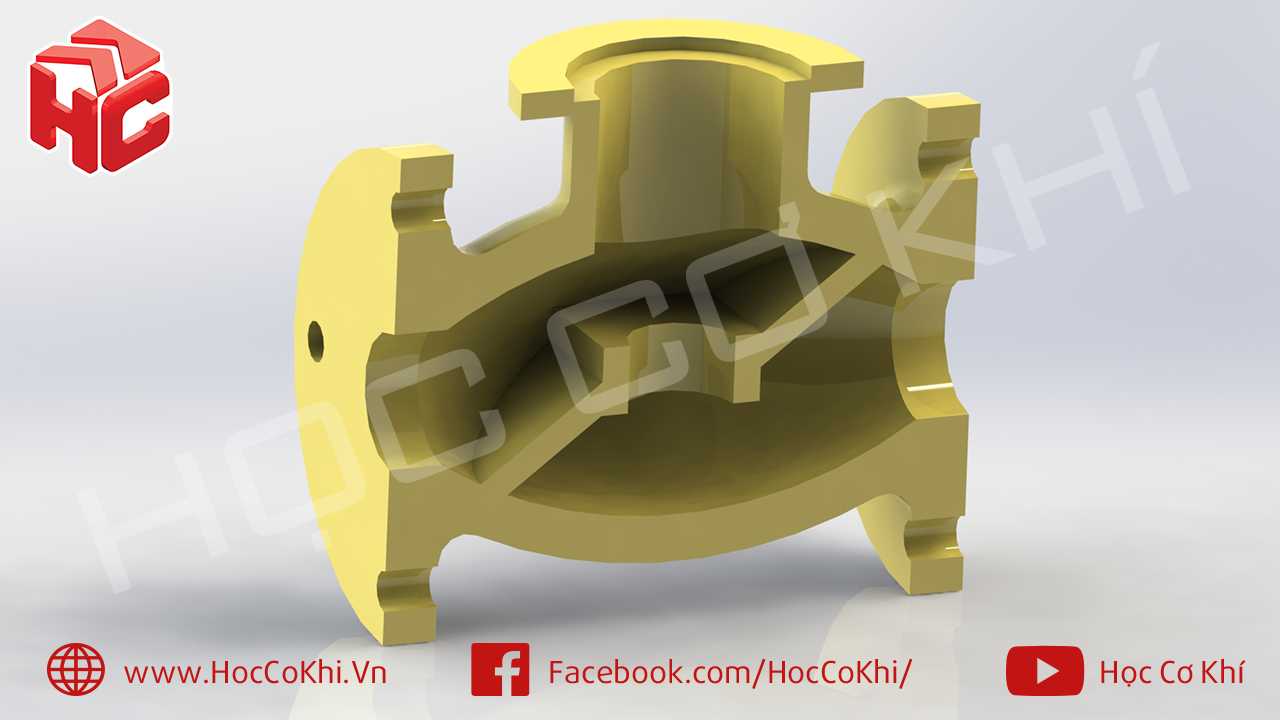

　　从结构设计逻辑来看，该阀体采用一体式铸造的腔体结构，整体流道为直通式设计，相比角式结构的止回阀，直通流道的介质流动阻力更小，在常规输送工况下的压损更低，适合对管路压降有严格要求的循环系统。阀体内部的阀瓣采用旋启式结构，依靠介质正向流动的推力推开阀瓣实现通路导通，当介质出现反向流动趋势时，阀瓣会在自身重力与反向介质压力的共同作用下回落，贴合阀座密封面实现截断，整个动作过程无需额外的外力驱动，完全依靠管路介质自身的压力差实现自动启闭，不需要外接控制线路或者气源、液压动力源，结构可靠性更高，后期运维的工作量也更小。

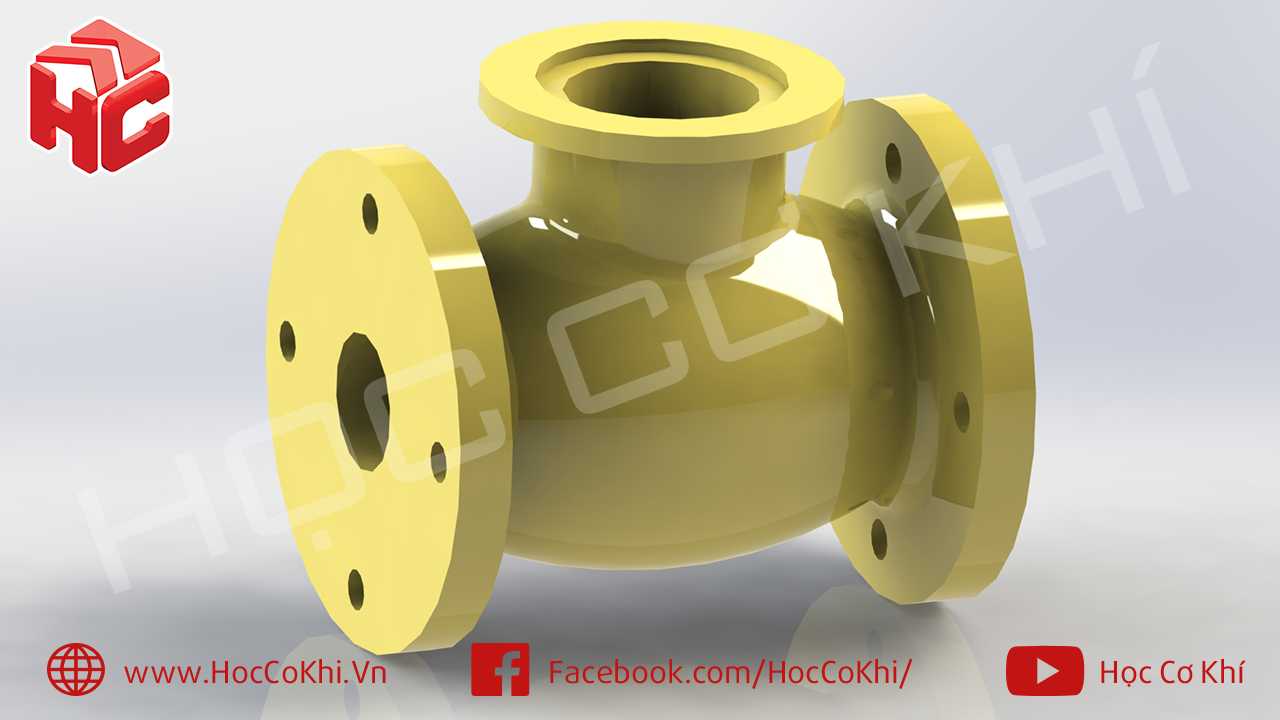

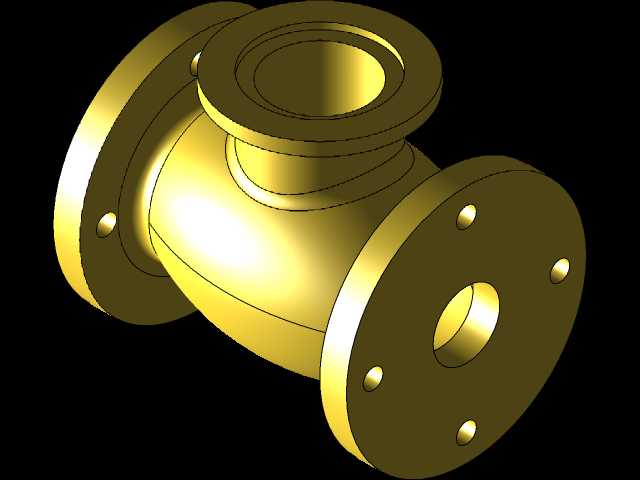

　　从外形与安装边界来看，该阀门两端的法兰盘为等径设计，法兰盘上的螺栓孔沿圆周均匀分布，适配同压力等级的标准法兰尺寸，安装时不需要额外制作过渡连接件，直接匹配对应通径的标准管路即可完成装配。阀体的整体高度与法兰外径尺寸符合对应通径阀门的行业常规尺寸范围，在管路排布设计时，预留的安装空间只需要满足法兰螺栓的拆装操作空间即可，不需要额外预留过大的检修空间，因为这类直通旋启止回阀的内部结构没有复杂的活动组件，日常使用中基本不需要频繁拆解维护，只有在长期使用出现密封面磨损时，才需要拆开阀盖更换密封件或者阀瓣组件。

　　在建模设计过程中，首先需要确定阀门的公称通径与公称压力参数，以此为基础推导法兰盘的外径、螺栓孔中心距、螺栓孔直径与数量，再结合流道的通径尺寸设计阀体内部的腔体轮廓，要保证阀瓣在完全开启的状态下，不会对介质流道造成过度遮挡，尽可能降低介质流经阀门时的局部阻力。阀瓣的旋转销轴位置需要经过反复校核，要保证阀瓣开启时的旋转角度不会与腔体内壁发生干涉，同时在介质反向流动时，阀瓣的重心位置能够保证其顺利回落密封，不会出现卡滞、无法完全闭合的情况。阀体的壁厚设计需要结合公称压力对应的强度要求，在满足承压强度的前提下尽可能减少壁厚，降低阀体整体重量，同时要在铸造工艺允许的范围内设计合理的拔模斜度与铸造圆角，避免出现壁厚突变导致的铸造应力集中，提升铸件的成品率与结构强度。

　　从实际使用的工况适配性来看，这种黄铜材质的阀体通常适配水、低压蒸汽、无强腐蚀性的油品等介质，密封面如果采用橡胶或者软质合金材质，能够实现更低的泄漏率，适合对密封要求较高的管路系统。如果应用在有腐蚀性的化工介质场景，只需要更换对应耐腐蚀的阀体材质与密封件即可，整体的结构尺寸不需要做大幅调整，具备较强的工况适配性。在管路系统设计选型时，需要根据管路的设计流量、工作压力、介质特性来选择对应通径与压力等级的该类阀门，选型过大会导致阀门长期处于小开度状态，阀瓣频繁振荡产生异响与磨损，选型过小则会导致管路压损过大，影响系统的输送效率。
