锥形螺旋压缩手电筒弹簧结构设计

　　这类锥形螺旋弹簧在便携照明设备的内部结构中承担着核心的复位与顶紧功能，日常接触的按压式手电筒中，电池仓的接触顶紧、开关按键的复位动作都依赖这类弹性元件实现，相比等径圆柱弹簧，锥形结构的压缩行程更大，压并高度可以做到更小，能充分适配手电筒内部轴向空间紧凑的布局特点，不会因为弹簧占用过多长度压缩电池的放置空间。从实际装配场景来看，这类弹簧的大端通常抵靠在手电筒尾盖的内侧台阶面，小端直接接触电池负极端面，工作过程中既需要提供稳定的轴向预紧力，避免设备受震动时电池出现接触不良、断连的问题，又要在尾盖旋紧的过程中通过自身形变抵消装配公差，保证不同批次的电池、筒身壳体都能实现可靠的电连接。设计这类弹簧的时候，首先要匹配筒身内部的安装边界，

　　大端外径必须略小于筒身内壁的最小内径，避免弹簧压缩过程中出现卡滞、剐蹭内壁的问题，小端外径要大于电池负极接触点的直径，防止弹簧端部滑出接触区域造成电路断开，弹簧的有效圈数需要结合所需的预紧力计算，线径选择既要满足弹性力要求，又要控制压并应力在材料的许用范围内，避免长期压缩后出现永久塑性变形，导致预紧力衰减。不同于普通圆柱弹簧的等螺距设计，这类锥形弹簧的螺距可以根据受力需求做渐变调整，靠近大端的圈数螺距稍大，承担主要的形变行程，靠近小端的圈数螺距更小，保证端部接触的稳定性，弹簧的两端都需要做并圈磨平处理，大端的磨平角度要贴合尾盖的平面，小端的磨平端面要保证和电池负极接触时不会出现尖端刮擦电池镀层的问题，

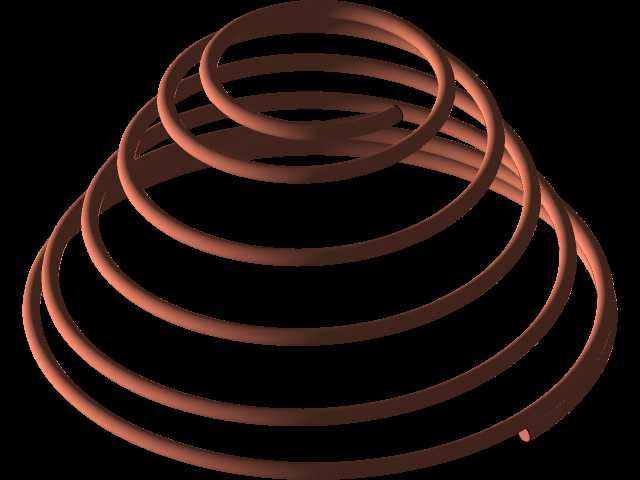

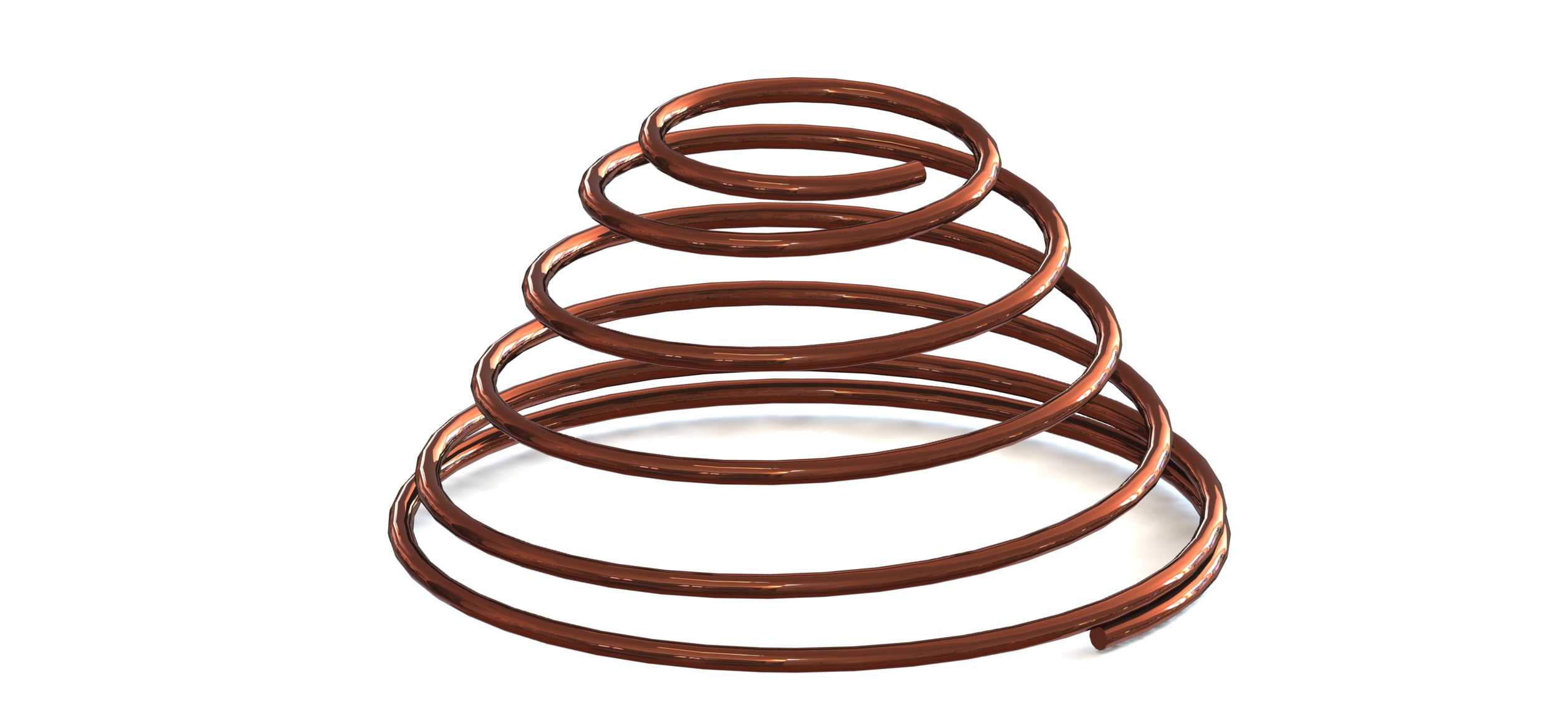

　　长期使用过程中也不会因为端部的尖锐棱角刺破电池的绝缘封装。在实际工况中，这类弹簧除了承受轴向的压缩力之外，还要应对日常携带过程中的径向晃动、跌落带来的冲击载荷，锥形结构本身的自稳性更好，压缩过程中各圈不会出现侧向偏移，相比等径弹簧的抗偏载能力更强，即使装配时存在少量的同轴度误差，也能正常提供稳定的弹性力，不会出现力值突变、卡滞的问题。弹簧的表面处理通常采用氧化发黑或者电泳工艺，在潮湿的使用环境下能起到基础的防锈作用，避免锈渣脱落到筒身内部造成电路短路，同时深色的表面处理也不会在筒壁内部产生反光，影响手电筒的出光效果。从建模逻辑来看，绘制这类弹簧需要先确定两端的直径参数、总自由高度、线径参数，再通过螺旋线的锥形路径扫描生成主体结构，

　　端部的并圈部分需要单独调整螺旋线的螺距参数，保证相邻圈紧密贴合，最后对端部的切口做圆角过渡处理，避免应力集中在端部切口位置造成断裂失效。很多新手设计这类弹簧时容易忽略压并高度的校核，按照等径弹簧的参数直接套用，结果装配时尾盖无法完全旋紧，或者弹簧压并后圈与圈之间出现错位，反复拆装几次就出现永久变形，实际上锥形弹簧的压并高度可以接近线径乘以总圈数的数值，能在有限的轴向空间内获得更长的压缩行程，这也是这类结构在小尺寸便携设备中被广泛应用的核心原因。另外在选型匹配时，还要考虑弹簧的刚度系数，刚度过大的话，旋紧尾盖需要的扭矩过大，日常更换电池时操作费力，刚度过小的话，预紧力不足，设备受到震动时容易出现接触闪烁、断电的问题，需要结合筒身的螺纹长度、电池的长度公差范围计算合适的刚度，保证尾盖旋到位后弹簧的压缩量处于合理区间，提供的预紧力既能稳定顶紧电池，又不会让尾盖的螺纹承受过大的轴向载荷，长期使用后出现螺纹滑牙的问题。
