工业级夹持式钢丝钳结构设计方案

　　日常设备运维、五金装配、线路检修场景里，手动夹持类工具的使用频率始终排在手动工具前列，其中钢丝钳是覆盖场景最广的品类之一，不管是低压线路的端子压接、细金属线材的剪切、小型五金件的夹持固定，还是薄金属片的弯折整形，都能看到这类工具的使用身影。不同于专业剪切类的斜口钳、尖嘴钳，这类通用钢丝钳的钳头集成了多组功能区域，靠近铰接轴的位置设置了齿状夹持面，可提供足够的静摩擦力夹持不同厚度的金属工件，钳头最前端的平口夹持区做了细密的滚花纹理，避免夹持光滑工件时出现打滑偏移，平口区与铰接轴之间还设置了专用的剪切刃口，刃口做了局部淬火处理，硬度可满足剪切普通低碳钢丝、铜铝线材的使用需求，部分同类型产品还会在刃口旁设置压接工位，可完成小型线鼻子的压接作业，减少作业时更换工具的频次。

　　从结构设计逻辑来看，这类钳子采用双杠杆铰接结构，铰接轴作为整个工具的受力支点，钳柄长度与钳头长度的比例经过反复校核，确保操作人员施加正常握力时，钳头的夹持力、剪切力能满足常规作业要求，同时不会因为力臂过长导致钳头受力过载出现刃口崩裂、钳体变形的问题。钳体的主体材料选用中碳钢整体锻造成型，锻造后经过正火处理细化内部晶粒，消除锻造应力，关键受力的刃口、夹持齿面做局部高频淬火，硬度控制在合理区间，既保证刃口的耐磨性，又避免整体硬度过高导致钳体受冲击时出现断裂。钳柄部分采用双色注塑的绝缘防滑套，内层硬质塑料与钳柄本体紧密贴合防止使用过程中出现护套松脱，外层软质橡胶做了凹凸防滑纹理，提升握持时的摩擦力，同时绝缘材质可满足低压带电作业的基础防护要求，护套的外形贴合人手握持的自然弧度，长时间握持作业时可减少手部的疲劳感。

　　设计过程中首先要确认铰接轴的配合间隙，间隙过大会导致钳头开合晃动，夹持工件时出现错位，剪切线材时容易出现刃口卡滞，间隙过小则会导致钳体开合阻力过大，操作顺畅度下降。钳头的开合角度也做了合理限制，最大张开角度适配成年人手掌的最大握持开合度，避免张开角度过大导致握持发力困难。钳头的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，避免作业过程中剐蹭操作人员或者周边工件。两个钳体的贴合面经过平面磨削处理，开合过程中全程保持紧密贴合，剪切刃口的间隙控制在微米级，确保剪切线材时切口整齐，不会出现线材被挤压变形剪不断的问题。

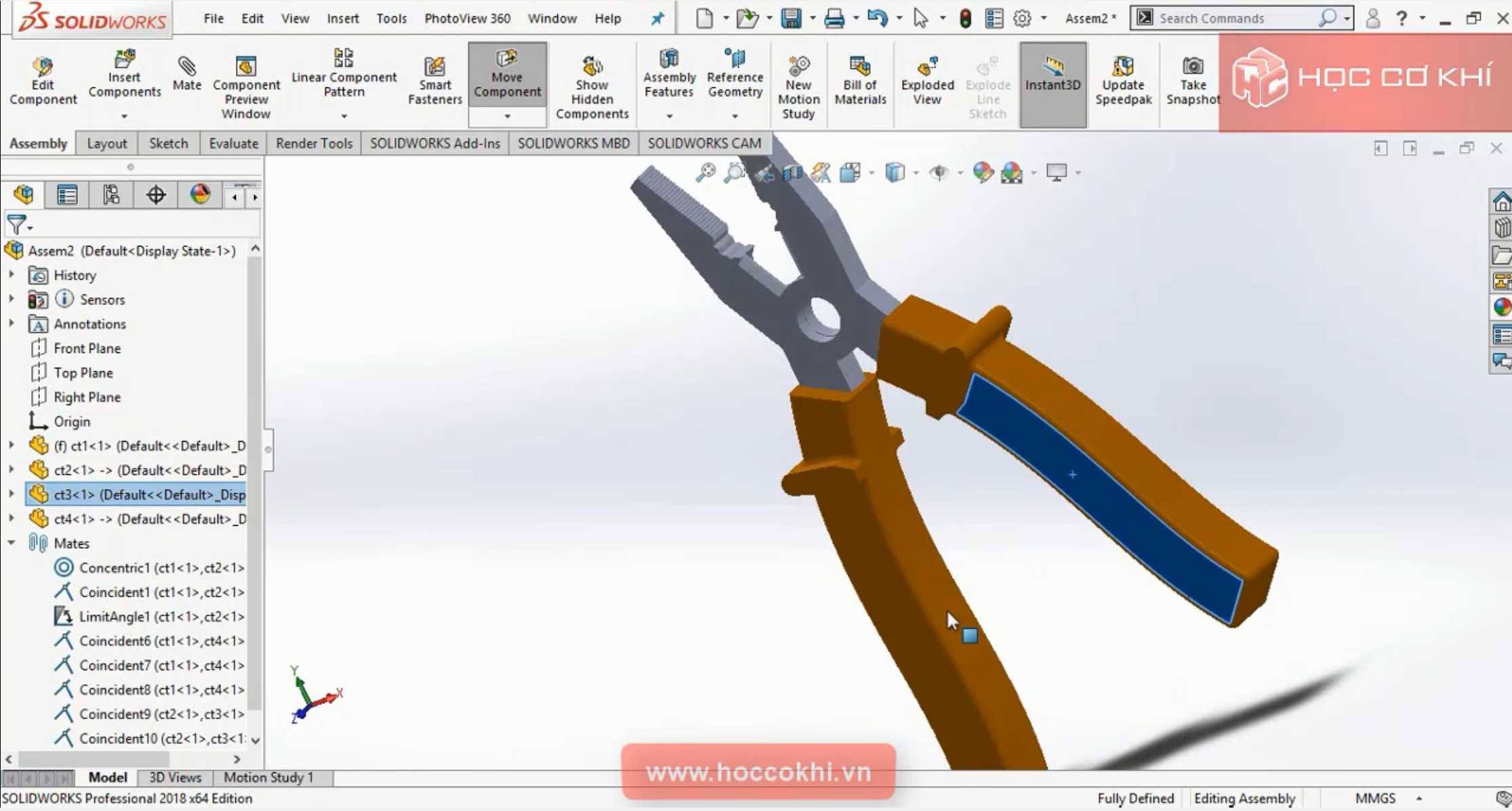

　　从安装与使用边界来看，这类手动工具不需要额外的安装固定，单人手持即可操作，整体长度控制在成年人手掌可完全握持的范围，钳头的最大开口尺寸可满足常规直径金属线材、厚度不超过2mm的薄金属片的夹持剪切需求，使用过程中需要注意不能用来剪切硬度超过钳头刃口硬度的高碳钢、淬火钢材，也不能将钳子作为敲击工具使用，避免钳体出现崩裂、变形。钳柄的绝缘护套仅适用于规定电压等级以下的带电作业，超过电压等级使用可能会出现绝缘击穿的风险。日常存放时需要在铰接轴位置定期涂抹少量润滑脂，避免长期使用出现锈蚀导致开合卡滞，刃口出现轻微磨损、卷边时可使用油石修磨，恢复刃口的剪切性能。不同于大型工装夹具，这类手动夹持工具的便携性极强，可放入随身工具包携带，在户外检修、狭小空间装配等场景下，大型夹持设备无法进入的位置，这类手动钳子可灵活完成各类夹持、剪切、弯折作业，是设备运维、装配调试、五金加工场景下必不可少的基础手动工具。在三维建模过程中，需要重点还原铰接轴的配合关系、钳头各功能区的结构细节、钳柄护套的防滑纹理，同时要校核钳体开合过程中是否存在结构干涉，确保两个钳体绕铰接轴转动时全程顺畅无卡滞，各功能区的位置尺寸符合手动工具的人体工程学要求，保证模型可直接用于后续的结构优化、工程图输出以及加工工艺参考。
