CSWA认证练习用机械组合构件

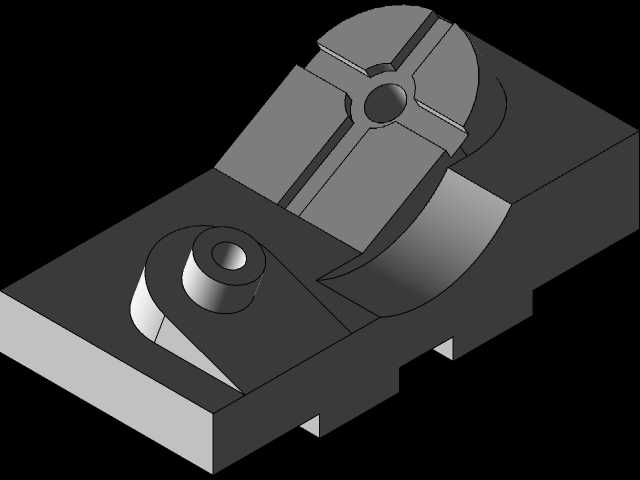

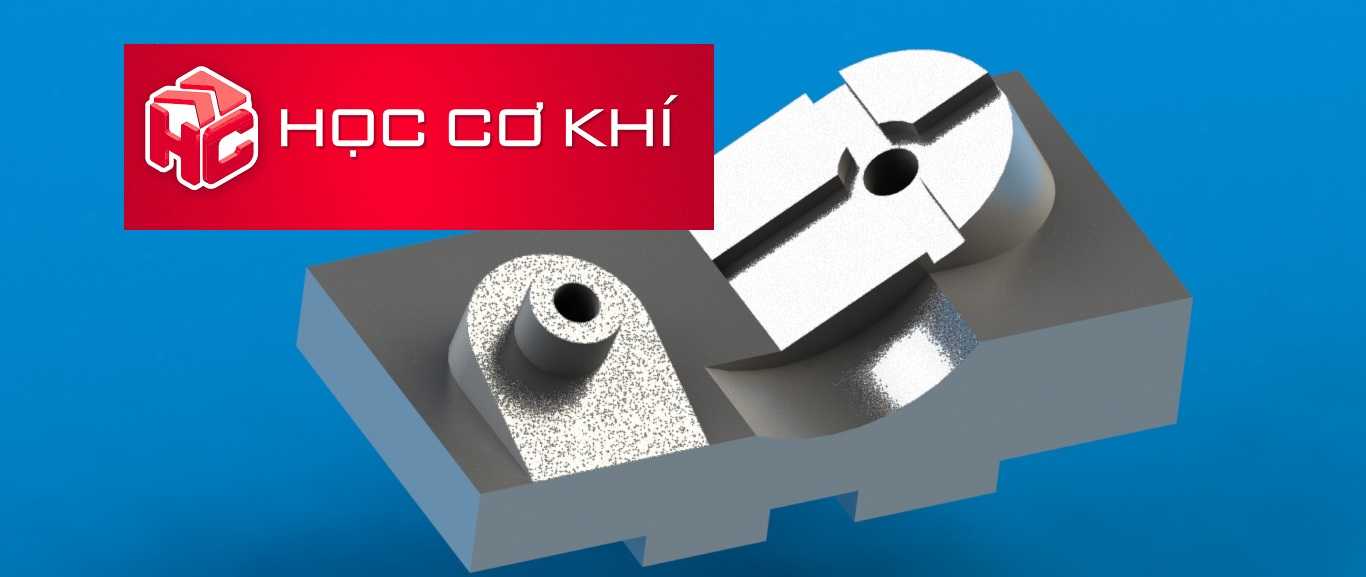

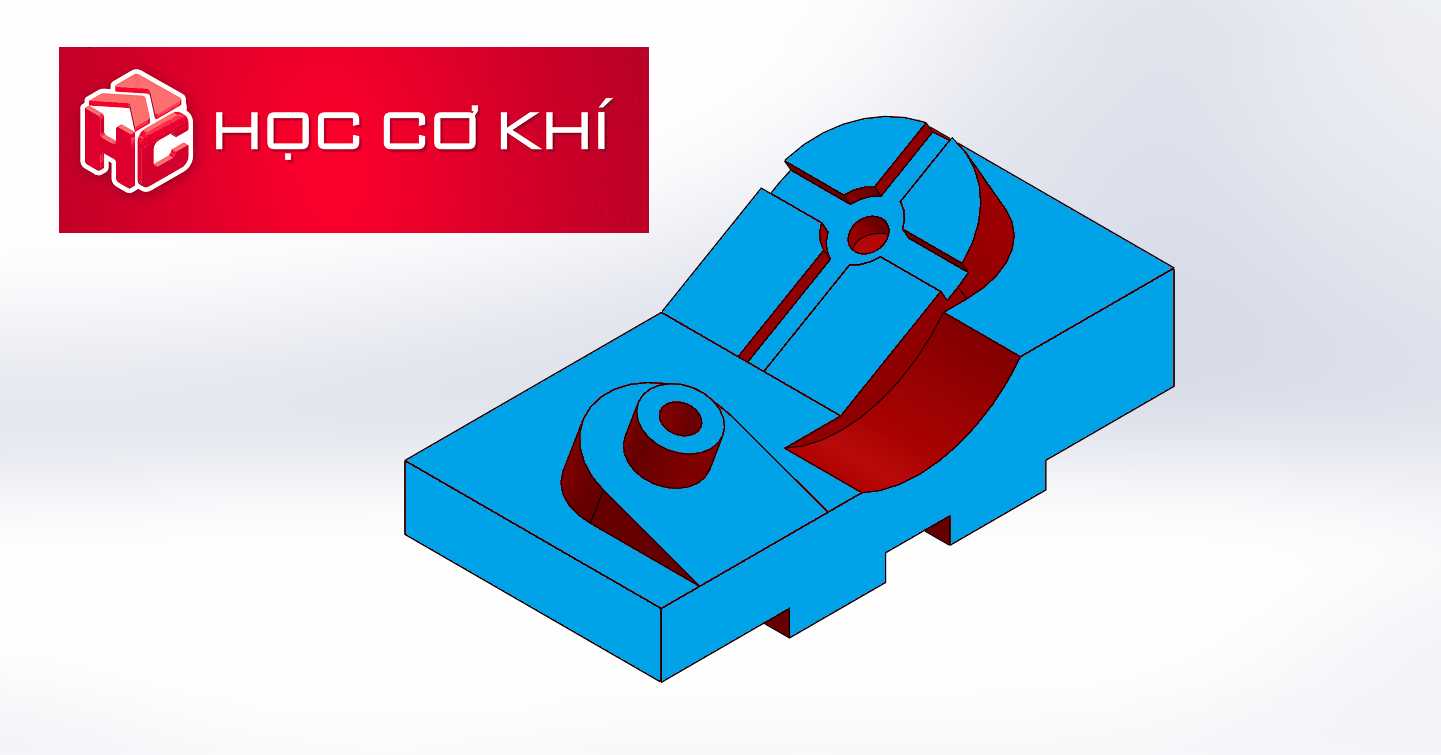

　　这套组合式机械构件，主要面向机械结构设计实训、机加工工艺验证场景，可作为职业技能实操考核的建模参照样件，也能用于五轴加工中心的走刀路径验证环节，帮助从业者熟悉复杂异形面的加工装夹逻辑。构件主体采用方块式基座作为承载基底，基座底部设置有定位凸台结构，可直接适配通用平口钳的装夹卡口，无需额外制作定制夹具就能完成铣削加工的定位装夹，装夹边界控制在120mm×80mm的矩形范围内，适配多数常规实训用机床的工作台行程。基座上方集成两类功能结构，一侧为带同轴通孔的弯臂式凸台，凸台外轮廓采用渐变圆弧过渡，从基座平面平滑抬升后形成带倾斜端面的圆柱凸台，中心通孔为阶梯孔结构，可用于穿装定位销轴，实现与其他连杆类构件的铰接配合，

　　孔位的同轴度公差控制在0.02mm以内，满足常规铰接副的转动精度要求。另一侧为开槽式半圆柱定位座，座体顶部开有十字交叉通槽，槽宽与标准定位块的厚度匹配，半圆柱面的弧度与配套转动件的外圆弧面完全贴合，可实现转动件90度范围内的角度限位，槽底设置有沉头螺纹孔，可通过内六角螺钉完成限位块的锁紧固定，避免转动过程中出现窜动。设计过程中优先考虑了建模逻辑的递进性，从基础的草图绘制、拉伸凸台特征入手，逐步融入放样、扫描、异形面切除等进阶建模操作，每个特征的尺寸约束都设置了合理的公差冗余，既符合实际机加工的精度可达性，也能让练习者掌握尺寸链校核的基本方法。构件的所有棱边都设置了0.5mm的倒角工艺，既避免加工后出现锐边划伤的问题，

　　也能在建模练习中融入倒角、圆角这类工程细节特征的操作训练，避免纯几何模型脱离实际生产需求。从实际应用角度看，这类组合构件没有对应特定的量产设备，属于典型的技能考核类样件，其结构整合了机械设计中常见的凸台、通孔、开槽、圆弧过渡、阶梯孔等典型特征，能全面考察建模者对特征命令的掌握程度，以及对机械加工工艺的理解深度。在建模练习过程中，练习者需要先梳理整体的结构基准，以基座底面作为第一基准面，依次定位两侧功能结构的相对位置，避免出现特征之间的位置度偏差，同时要注意异形面的曲率连续性，确保加工后不会出现明显的接刀痕迹。构件的安装边界充分考虑了实训场景的通用性，整体高度控制在60mm以内，不会超出常规3D打印机的成型高度，

　　也可用于3D打印实训的模型制作，验证FDM打印工艺对悬空结构、圆弧面的成型效果。两类功能结构之间预留了15mm的操作间隙，方便装配过程中工具的伸入，也避免铰接件转动时与另一侧的定位座发生运动干涉，间隙尺寸的设置也符合机械设计中相邻运动构件的安全间隙规范。
