带轮式传动滚轮结构三维设计

　　这类带轮结构的传动滚轮，在轻工输送、小型动力传递场景中应用十分广泛，常见于小型输送带驱动端、纺织机械导送机构、办公设备走纸传动单元，也可作为小型机具的张紧轮使用，核心作用是通过轮体与传动带的摩擦啮合，将旋转动力平稳传递至从动端，同时承担一定的径向载荷，维持传动链路的张紧状态。从结构设计来看，该轮体采用单轮毂双侧辐板的对称结构，中间轮毂位置设计有标准公差的安装孔，用于与传动轴配合，孔位公差选用H7级精度，能够与常用的k6、m6公差级传动轴形成过渡配合，既保证传动过程中无相对窜动，也便于装配时的压装操作，不会出现过盈量过大导致轮毂开裂的问题。轮体的外圆面设计为圆柱直面，粗糙度要求控制在Ra3.2级别，

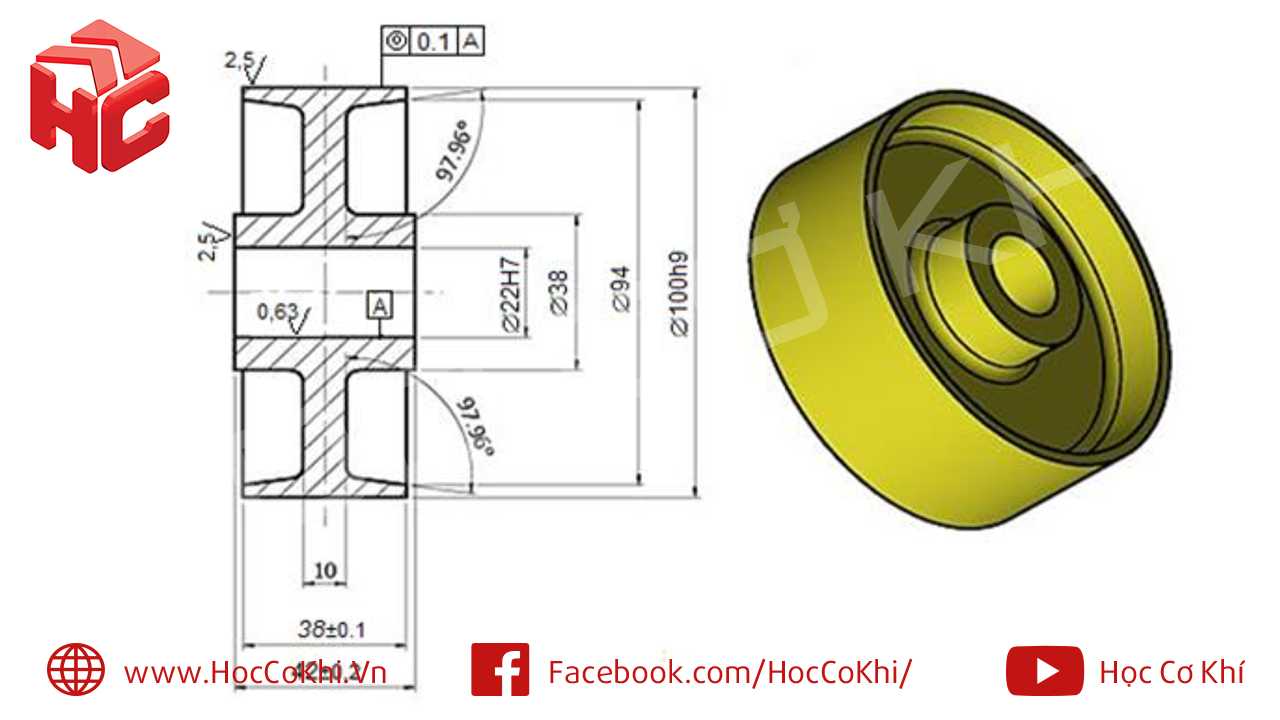

　　这个精度等级既能够保证与平带或者V带的接触摩擦力足够，不会出现传动打滑的问题，也不会因为粗糙度过高导致带体异常磨损，延长传动带的使用寿命。两侧辐板采用等厚度设计，与外轮缘、中间轮毂的连接处均做了圆弧过渡处理，过渡圆角半径经过应力校核，能够有效避免轮体高速旋转时在转角位置产生应力集中，防止长期交变载荷下出现辐板断裂的失效问题。从安装边界尺寸来看，轮体外径为100mm，总宽度为38mm，安装孔直径为22mm，轮毂单侧伸出长度为10mm，轮毂外圆直径为38mm，轮缘的径向厚度经过核算，能够满足常规10N·m以内扭矩传递的强度要求，不会出现轮缘崩裂的问题。轮体的两个端面均设计有25度的倒角，既能够去除加工过程中产生的飞边毛刺，

　　避免装配时划伤操作人员，也能够在安装传动带时起到导向作用，方便带体快速套入轮缘位置。形位公差方面，轮体外圆相对于安装孔轴线的同轴度要求控制在0.1mm以内，端面相对于安装孔轴线的端面圆跳动控制在0.05mm级别，这个精度等级能够保证轮体在最高1500r/min的转速下运行平稳，不会出现明显的径向跳动，避免传动带出现周期性抖动，降低传动过程中的噪音和振动。在实际选型应用中，这类轮体通常搭配铸铁或者工程塑料材质制作，铸铁材质的轮体适用于载荷较大、转速稳定的工业传动场景，工程塑料材质的轮体则适用于载荷较小、需要低噪音的办公设备或者民用机具场景。设计过程中需要重点校核的是辐板的抗弯强度，当轮体承受单侧皮带张紧力时，

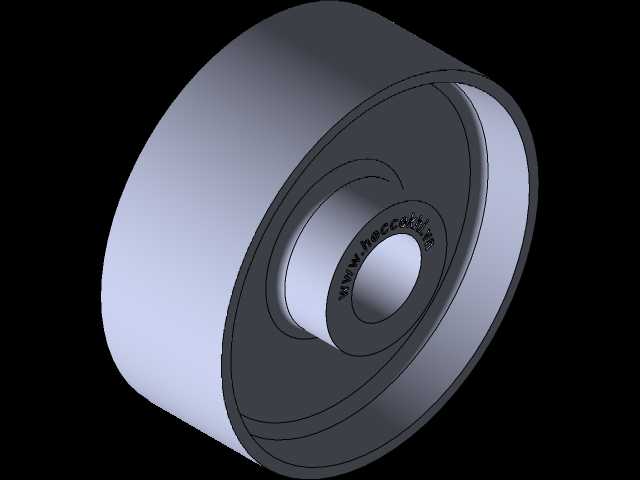

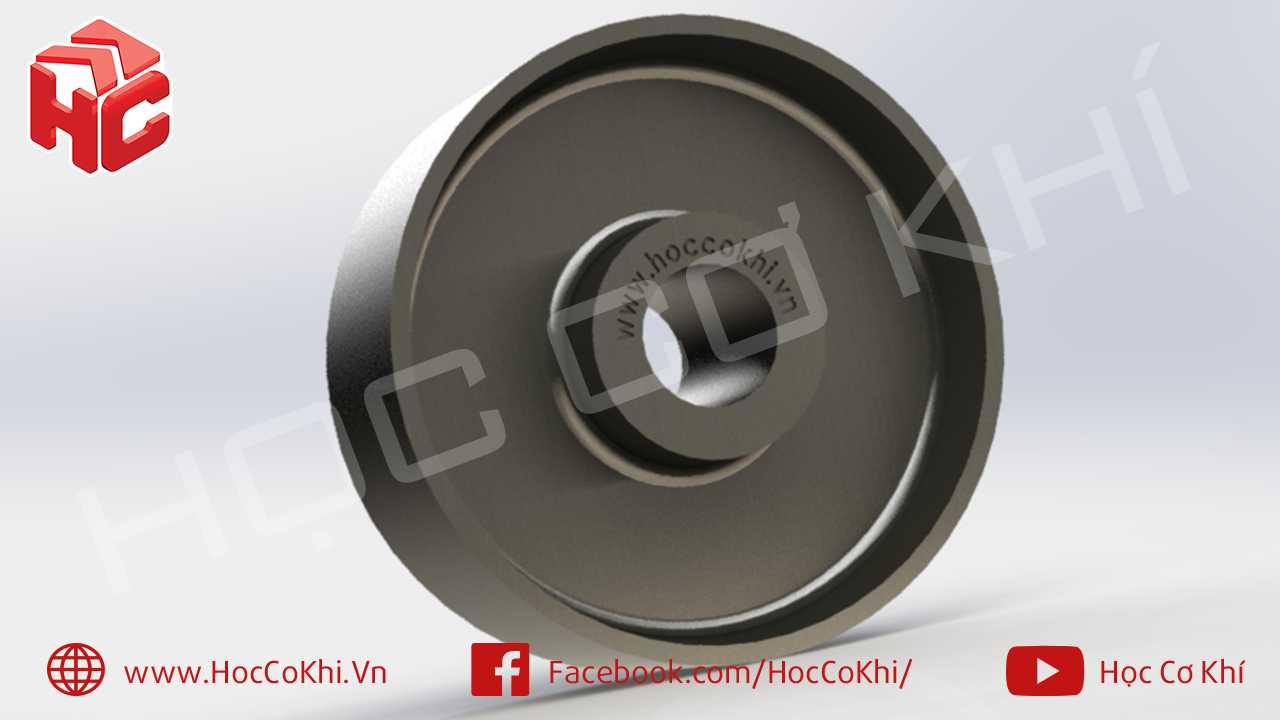

　　辐板需要承担对应的弯曲载荷，通过等厚度对称结构的设计，能够让两侧辐板均匀分担载荷，避免单侧受力过大导致变形。另外轮体的安装孔位置设计有轴向定位的台阶面，能够在装配时与轴肩配合，实现轮体的轴向定位，不需要额外加装定位套，简化了装配流程，减少了传动链路的零件数量，提升了整体结构的可靠性。在三维建模过程中，这类对称结构的零件通常采用旋转凸台的方式生成基础主体，之后再对倒角、圆角等细节特征进行处理，能够保证各回转面的同轴度精度，建模时需要重点注意各尺寸公差的对应关系，尤其是安装孔与外圆的尺寸链计算，确保加工后能够满足形位公差要求，不会出现装配后跳动超标的问题。
