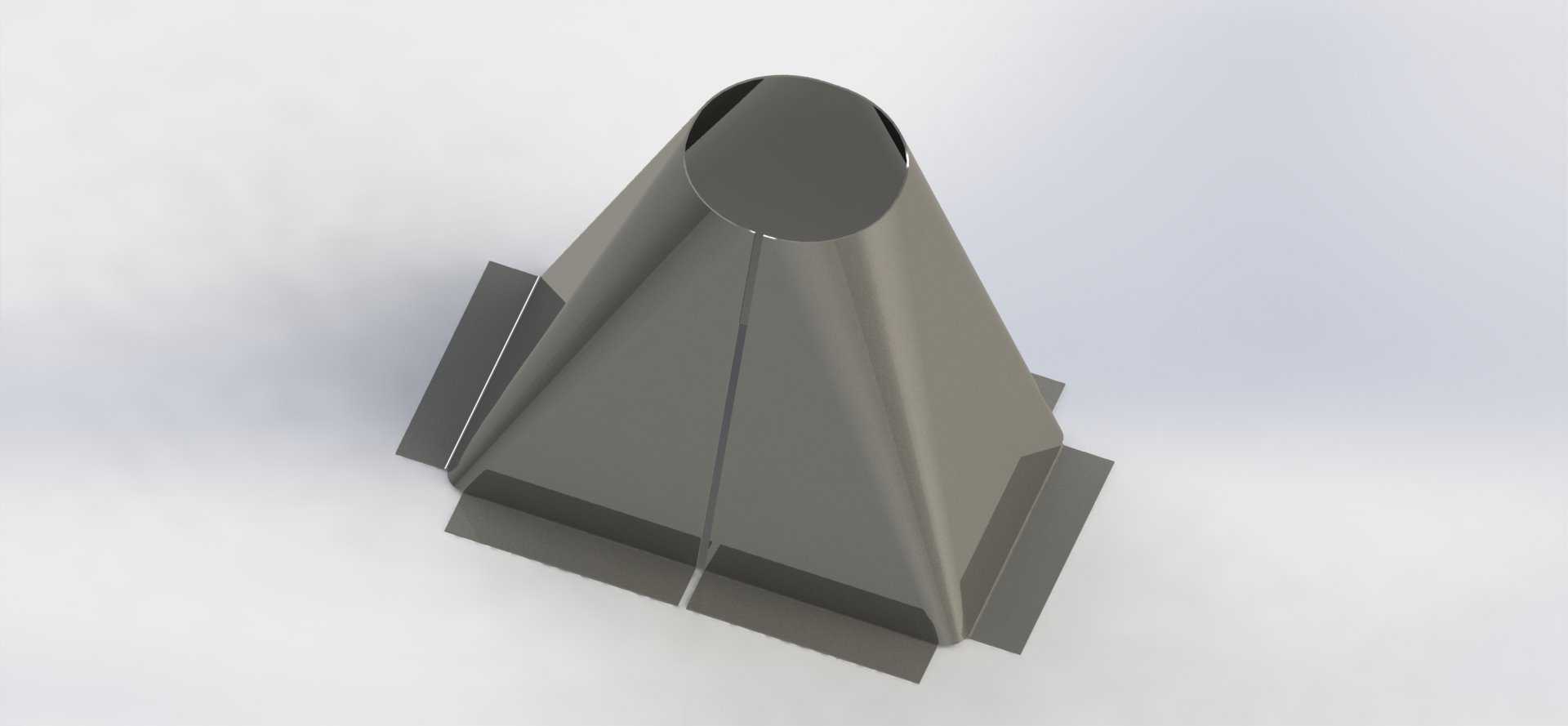

变径锥形金属钣金展开结构件

　　这类变径锥形钣金构件在工业现场的应用场景覆盖多个细分领域，在通风除尘系统中可作为异径转接段连接不同口径的通风管道，在小型物料输送系统中可作为下料导料斗实现物料的汇聚导流，在小型设备的防护外罩结构中也可作为锥形防护壳体实现设备端部的包覆防护，部分小型常压储料容器的出料段也会采用类似的锥形钣金结构来实现物料的顺畅滑落。从实际使用需求来看，这类构件的核心功能是实现两个不同口径界面的平滑过渡，同时保证结构自身的刚性满足安装和使用要求，避免在风压、物料冲击或者常规外力作用下出现变形、焊缝开裂等问题。

　　在设计这类锥形钣金件的时候，首先要明确两端的连接边界尺寸，通常大口端的尺寸需要匹配对接的上部构件接口，小口端的尺寸匹配下部对接的管路或者出料口尺寸，两端的同轴度公差需要控制在合理范围内，避免安装后出现对接错位、密封不严的问题。锥形段的锥度选择需要结合实际用途调整，如果是作为导料结构使用，锥面的倾斜角度需要大于所输送物料的安息角，避免物料在锥面堆积残留；如果是作为通风转接段使用，锥度不宜过大，避免风道截面突变造成过大的风阻和气流噪声。

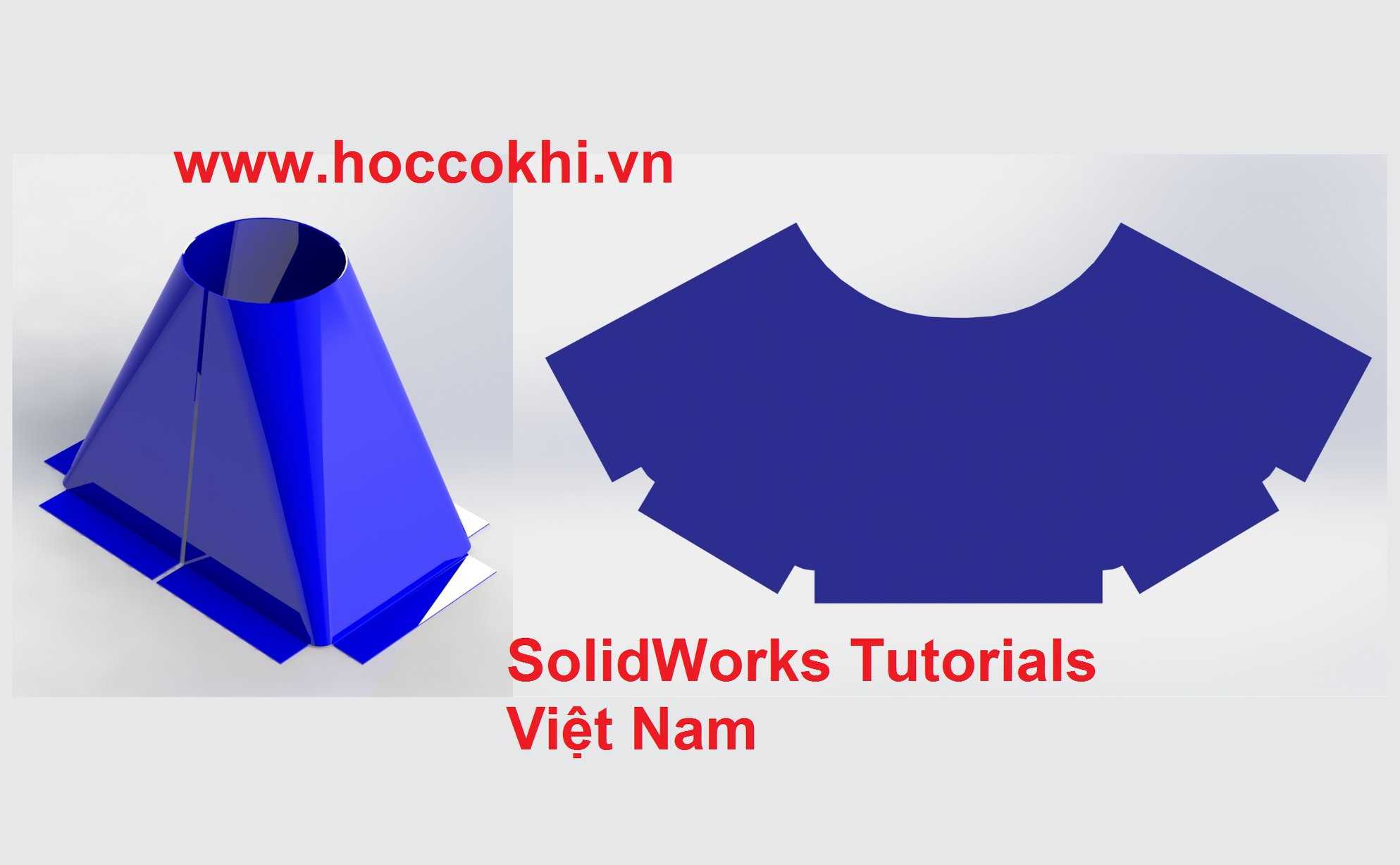

　　钣金展开是这类构件设计的核心环节，不同于规则的圆柱面展开，锥形面的展开需要先计算出锥面的展开半径，也就是将锥面延伸形成完整圆锥后的母线长度，再根据两端口径的周长差计算展开扇形的圆心角，同时要预留出折弯、咬边或者焊接所需的工艺余量，避免展开下料后尺寸不足无法拼接成型。从图中的展开料形状可以看到，边缘预留了多个定位折边，这些折边是成型后用于拼接咬合或者焊接定位的结构，在展开下料时就需要同步加工出对应的缺口，避免折弯时出现材料干涉。

　　这类构件的成型通常采用折弯配合压型的工艺，对于厚度较薄的板材，可以通过数控折弯机分多次折弯逐步逼近锥形曲面，再通过焊接或者咬边工艺将对接缝连接固定；对于厚度稍大或者成型精度要求更高的构件，也可以采用卷板机配合专用模具进行卷制成型，成型后需要对两端的接口圆度进行校形，保证对接时的配合精度。安装边界方面，这类构件通常会在两端接口处设置翻边或者焊接连接法兰，通过螺栓、抱箍或者焊接的方式与相邻构件固定，设计时需要考虑安装操作的空间余量，避免螺栓紧固时没有足够的操作空间，同时要根据使用场景考虑是否需要在锥面设置加强筋，尤其是在负压通风或者承受物料冲击的场景下，适当的加强结构可以大幅提升构件的抗变形能力，延长使用寿命。

　　在实际建模过程中，需要先通过实体建模完成锥形构件的整体外形设计，验证两端接口的匹配性和锥度的合理性，再通过钣金模块的展开功能生成平面展开图，过程中需要注意板材厚度带来的尺寸偏差，也就是折弯扣除值的设置，不同厚度、不同材质的板材折弯扣除量存在差异，需要结合实际加工工艺参数调整，才能保证展开下料后的尺寸精度，避免成型后出现尺寸超差。这类构件虽然结构不算复杂，但在很多工业系统中都是不可或缺的转接部件，设计时的细节处理直接影响后续的安装效率和使用稳定性。
