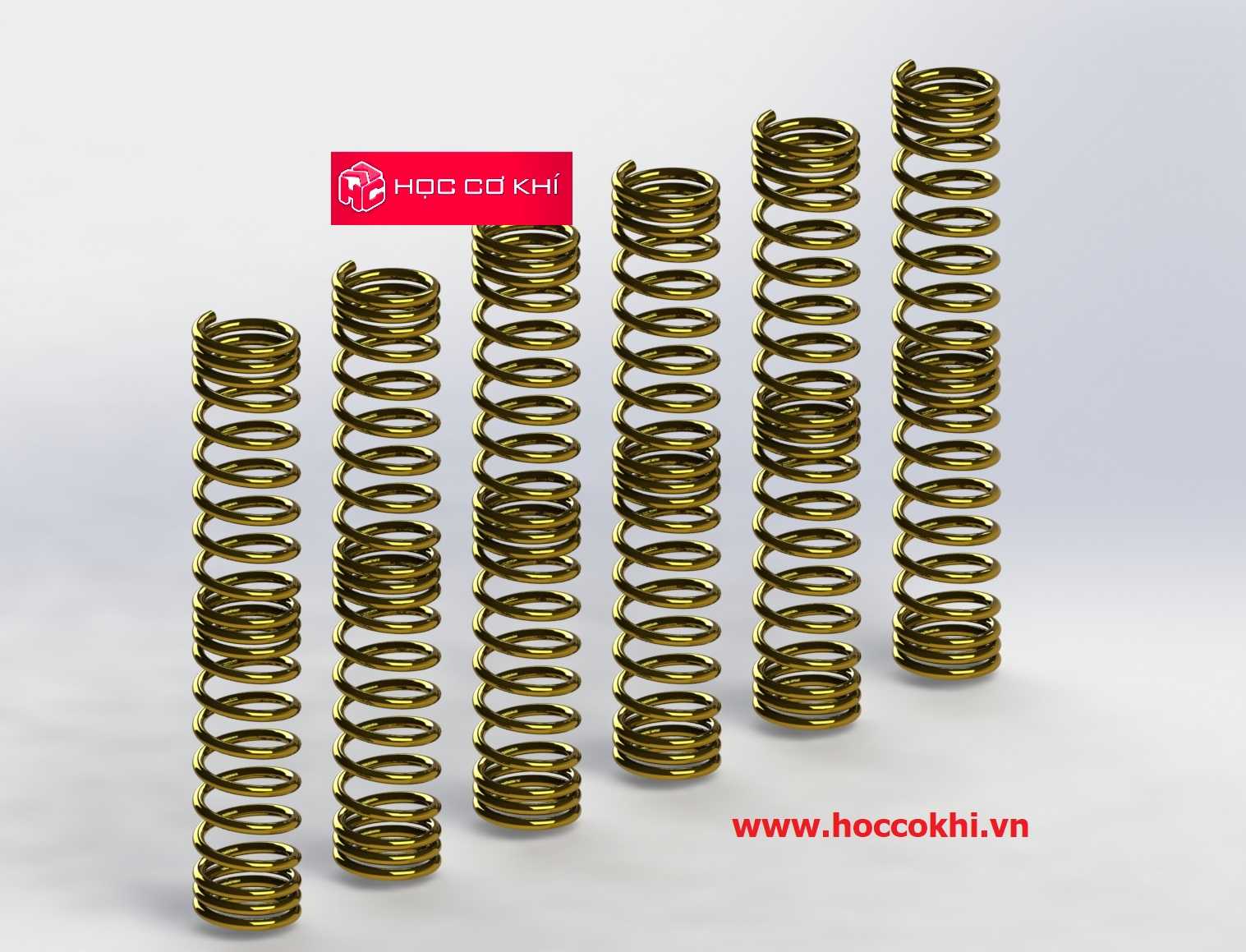

多规格圆柱螺旋压缩弹簧组三维结构

　　这组不同规格的圆柱螺旋压缩弹簧，是机械传动、缓冲减震场景里最常用的弹性储能元件，日常在冲压模具的卸料结构、自动化设备的缓冲限位工位、机动车悬架的减震组件、各类阀门的复位机构里都能见到这类零件的身影，不同线径、不同自由高度、不同有效圈数的弹簧，对应的承载刚度、压缩行程、极限载荷都有明确的区分，选型时需要匹配安装空间的边界尺寸、工作行程的压缩量、工况下的持续载荷频率来确定具体参数。从设计逻辑来看，这类圆柱螺旋压缩弹簧的建模首先要确定核心参数：弹簧丝直径、弹簧中径、有效圈数、支承圈数、自由高度，两端的支承圈通常需要做并紧磨平处理，保证弹簧受压时端面和安装基座的贴合度，避免受压过程中出现侧向偏移、歪斜卡滞的问题。

　　建模过程中要注意螺旋升角的匹配，不同线径和中径的弹簧螺旋升角存在差异，不能用统一的螺旋线参数套用所有规格，否则会出现弹簧丝干涉、节距不合理的问题；同时要预留出安装边界的尺寸余量，弹簧安装时的预压量通常要占总行程的15%-25%，避免安装后出现零预压松动、或者极限压缩时并圈冲击的问题。从实际使用场景来说，线径较粗、中径较小、有效圈数少的弹簧，刚度更大，适合大载荷、小行程的冲压复位、重载限位场景，这类弹簧工作时压缩量小，承载能力强，抗疲劳性能需要匹配高频冲击的工况，通常会选用65Mn或者60Si2Mn的弹簧钢材质，表面做镀彩锌处理提升防锈能力，和图中展示的金色镀层外观匹配；而线径较细、中径更大、有效圈数更多的弹簧，刚度更小，适合小载荷、

　　大行程的缓冲复位场景，比如小型自动化设备的顶出复位、低压阀门的阀杆复位，这类弹簧对刚度的线性度要求更高，工作过程中载荷和压缩量要保持稳定的线性关系，避免出现刚度突变导致的复位卡顿、行程不足问题。在结构设计校核环节，需要验算弹簧的切应力、极限压缩量、固有频率，避免在高频往复工作的场景下出现共振，导致弹簧早期断裂失效；同时安装时的导向结构也要匹配，长径比超过4的压缩弹簧，需要配套芯轴或者外套做导向，避免受压时出现侧向弯曲失稳，这也是很多设计新手容易忽略的细节——只关注弹簧本身的参数，忽略安装导向的匹配，最终装机后弹簧频繁歪扭卡滞，使用寿命大幅缩短。这组不同规格的弹簧模型，覆盖了常用的中小载荷压缩弹簧的尺寸区间，

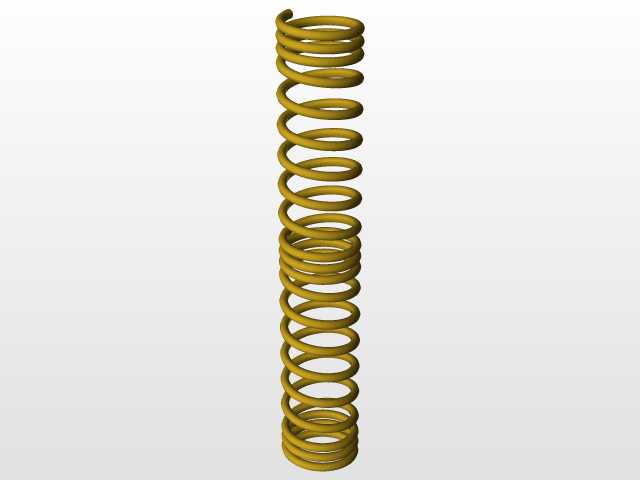

　　建模时还原了两端并紧磨平的端部结构，螺旋线的过渡自然，没有出现建模常见的螺旋面扭曲、端面不平整的问题，不同规格之间的参数梯度清晰，从短行程重载到长行程轻载的常用选型区间都有覆盖，在做设备结构设计时，可以直接根据安装空间的尺寸、需要的复位力大小，匹配对应规格的弹簧模型，快速完成装配校核，不用从零开始重复绘制螺旋弹簧结构，能大幅提升结构设计阶段的选型和装配效率。另外要注意，这类压缩弹簧在装配时的两端贴合面要保证平行度，否则弹簧受压时会出现偏载，局部应力过大导致提前断裂，建模时也可以通过装配约束模拟两端安装面的平行度公差，提前排查安装干涉、偏载的潜在问题。
