复杂异形支架类机械连接承载构件

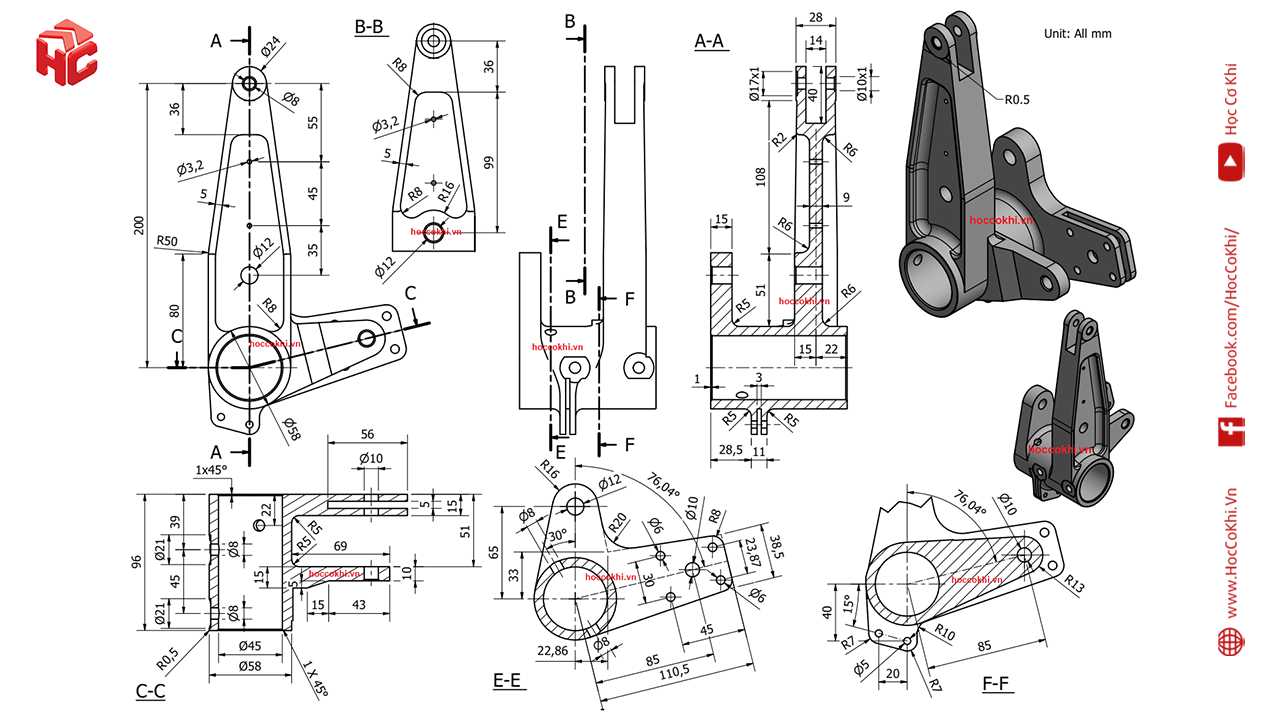

　　这类异形支架构件多应用在动力传动系统的载荷传递路径中，常见于需要同时完成多方向载荷承接、多部件安装定位的装配场景，区别于标准型材拼接的简易支架，其一体化的异形结构能够在有限的装配空间内，同时满足多个铰接点、安装面的位置精度要求，避免多零件拼接带来的累计装配误差，也能减少连接紧固件的使用数量，提升整体结构的抗疲劳性能。从结构功能来看，构件上不同直径的轴孔分别对应不同规格的铰接销轴，大直径轴孔通常作为主承载铰接点，承接来自动力输入或者载荷输出端的交变作用力，孔位周边设计的加厚凸台，能够在不整体增加构件壁厚的前提下，提升孔位的局部承压能力，避免长期交变载荷下孔位出现椭圆变形、应力开裂的问题。构件上分布的多个带孔安装耳片，

　　分别对应不同附属零件的固定需求，耳片的开孔位置、厚度都经过受力校核，既保证安装时紧固件有足够的操作空间，也能让每个连接点的受力传递路径更顺畅，不会出现局部应力集中的薄弱区域。设计这类构件时，首先要梳理整个装配链路中各个连接点的空间位置关系，先确定主承载轴孔的中心坐标作为设计基准，再根据周边待连接部件的运动包络范围，反推各个安装耳片的伸出长度、偏转角度，过程中需要反复校核构件在极限载荷下的形变位移量，确保构件受力形变后不会和周边运动部件发生运动干涉。外形轮廓上的多处圆弧过渡，并非单纯为了视觉效果，而是通过大圆角过渡分散应力传递路径，避免直角拐角处的应力集中效应，尤其是在交变载荷工况下，合理的圆角设计能够大幅提升构件的疲劳寿命，

　　减少长期使用过程中出现裂纹萌生的概率。安装边界方面，主铰接孔的轴向长度需要匹配对应安装座的开口宽度，保证销轴装入后两端的卡簧槽能够完全露出，方便轴向限位零件的装配；各个安装耳片的端面平面度需要控制在合理公差范围内，保证附属零件安装后能够完全贴合，不会出现偏载导致的连接螺栓受力不均；构件整体的最大外轮廓尺寸需要适配装配工位的操作空间，确保装配时能够顺利将构件送入安装位置，不会和周边已装配的零部件发生磕碰。这类构件的材质通常选用高强度结构钢或者锻造铝合金，根据实际载荷等级选择对应的热处理工艺，轴孔内表面根据耐磨需求选择是否加装衬套，对于需要频繁相对转动的铰接点，衬套的选用能够降低基体的磨损速度，后期维护时仅需更换衬套即可，

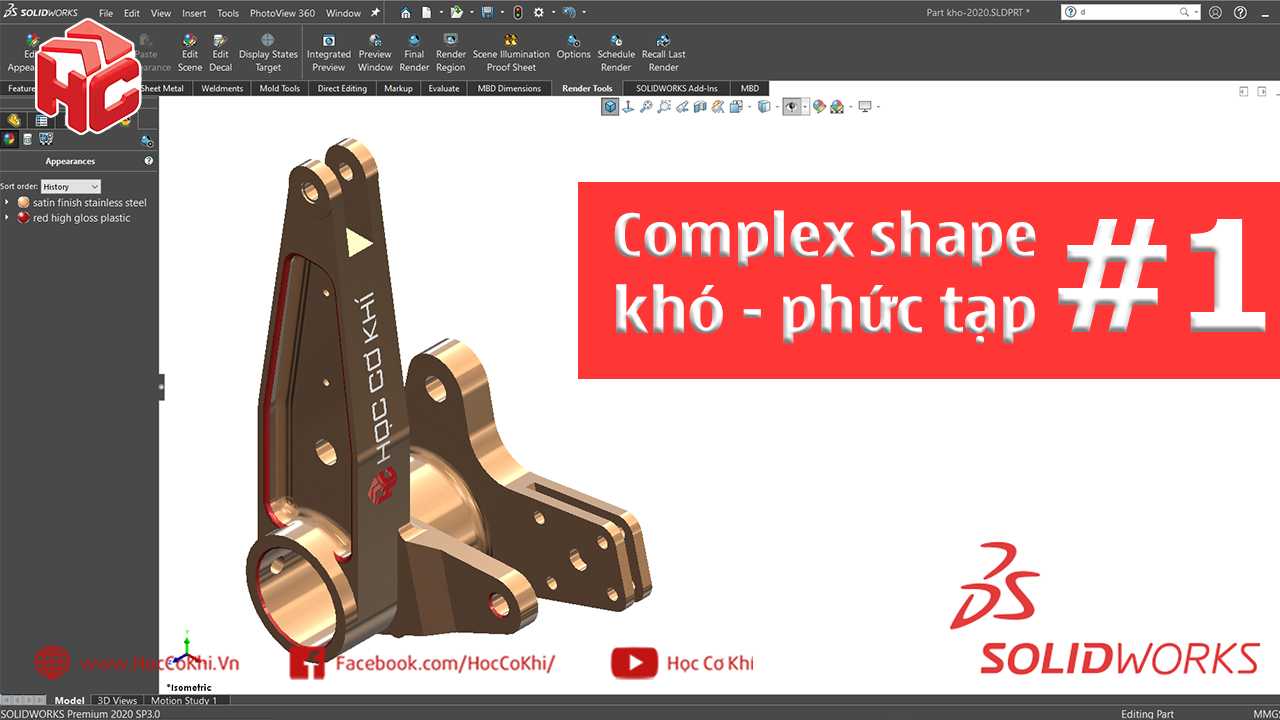

　　无需更换整个支架构件，降低全生命周期的维护成本。建模过程中需要重点关注各个特征之间的拔模角度、壁厚均匀性，若采用铸造工艺生产，要避免出现局部壁厚突变导致的铸造缺陷，所有非加工面的过渡圆角要符合铸造工艺要求，减少后续机加工的工序余量；若采用机加工一体成型，则需要考虑刀具的可达性，确保内部型腔、深孔位置能够通过常规加工刀具完成加工，避免出现无法加工的特征，增加不必要的工艺成本。实际装配时，主铰接销轴的装配需要保证同轴度公差，避免强行敲入导致孔位内壁出现划伤，各个安装耳片的紧固件需要按照对角顺序逐步拧紧，保证各个连接点的受力均匀，避免单个螺栓承受过大载荷出现断裂。在工况运行过程中，这类支架构件需要定期检查轴孔间隙、耳片连接位置是否出现异常形变，及时排查疲劳损伤隐患，保证整个传动链路的运行稳定性。
