创意多面体拼接结构足球造型设计

　　这款多面体拼接的足球造型结构，最初的设计出发点是跳出传统足球正五边形与正六边形拼接的固化思路，探索非标准球面拼接结构的力学表现与成型可行性，可应用于体育用品创意开发、工业设计结构验证、教学演示教具等多个场景。从实际用途来看，该结构既可以作为创意体育周边产品的原型，通过调整拼接块的卡扣结构实现快速拆装，满足文创产品的定制化需求；也可以作为结构设计练习案例，帮助建模从业者理解空间曲面拼接、壁厚均匀性控制、卡扣配合公差等实际工程问题，还能通过调整内部填充结构，作为缓冲包装结构的参考原型，拓展在异形缓冲衬垫设计领域的应用。

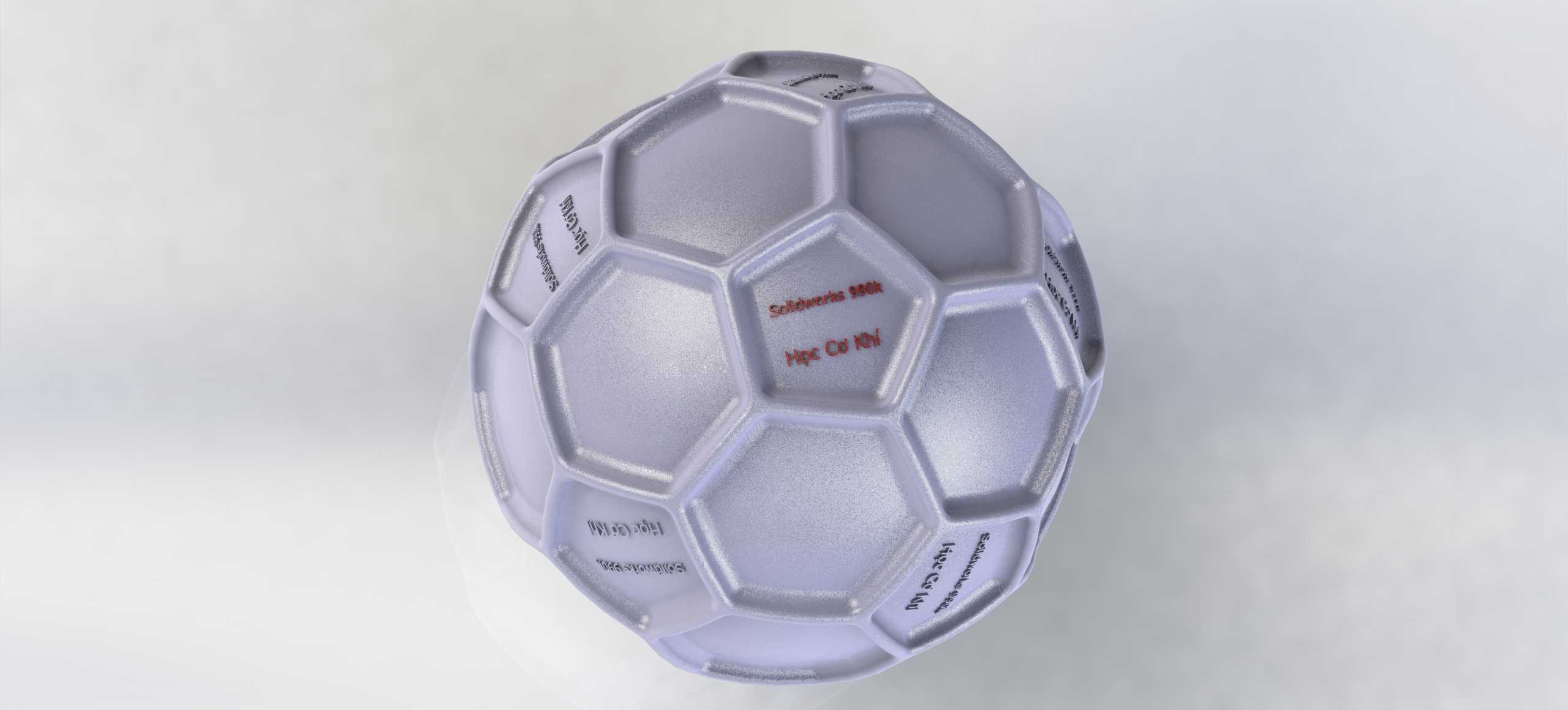

　　在功能特性设计上，这款结构没有沿用传统足球的充气内胆设计，而是采用全硬质拼接块组合的形式，每个拼接单元的边缘都设计了适配的卡合结构，装配完成后整体形成类椭球的闭合曲面，相比传统正球形足球，这种略带椭度的造型在滚动时会产生不规则的轨迹变化，可用于趣味体育活动的专用道具，也能作为儿童益智拼接玩具，让使用者在拆装过程中理解空间多面体的组合逻辑。每个拼接块的表面都预留了标识印刷区域，可根据使用需求印制不同的图案、文字，适配品牌定制、活动纪念等不同场景的使用需求，拼接块的内壁设计了均匀的加强筋结构，在控制整体重量的同时提升了单个块体的抗冲击性能，避免落地或碰撞时出现块体碎裂的问题。

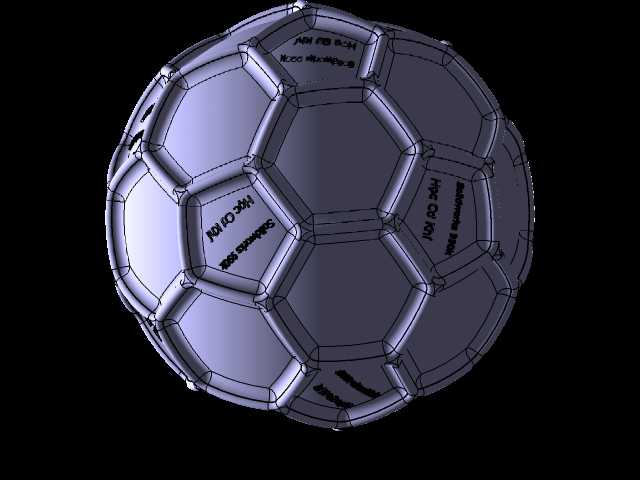

　　设计思路层面，整个建模过程首先从空间曲面的分割入手，没有直接套用传统足球的截角二十面体几何逻辑，而是先构建目标椭球曲面，再根据块体大小的均匀性原则，将曲面分割为大小相近的不规则多边形单元，每个单元的边缘都做了等距偏移处理，预留出拼接配合的公差间隙，间隙值控制在0.15mm，既保证拼接时的顺畅度，又不会出现装配后松动晃荡的问题。卡合结构采用了侧边燕尾槽与卡扣组合的形式，每个块体的相邻边分别设置公扣与母扣，装配时按照从中心块向四周扩展的顺序依次卡入，不需要额外的粘接剂或紧固件即可完成整体装配，拆卸时也只需要从边缘块体逐步撬开即可，可反复拆装使用。考虑到后续如果采用注塑工艺生产，每个拼接块的脱模斜度都控制在1.5度，内壁加强筋的厚度不超过外壁厚度的0.6倍，避免注塑成型时出现缩痕、翘曲等工艺缺陷，块体的边角位置都做了R2的圆角处理，既避免使用时出现锐边划伤的问题，也能提升注塑成型时的熔体流动顺畅度。

　　外形尺寸与安装边界方面，该结构装配完成后的长轴尺寸为220mm，短轴尺寸为180mm，整体尺寸与常规5号足球的尺寸接近，单个拼接块的最大轮廓尺寸不超过60mm，满足常规注塑机的开模行程要求，不需要特殊的大尺寸模具即可生产。如果作为教具使用，可将整体尺寸等比例放大1.5倍，此时单个块体的尺寸更便于课堂上的拆装演示，拼接间隙也可适当放大到0.2mm，降低3D打印制作时的精度要求，不需要后期打磨即可顺利装配。如果作为缓冲包装结构使用，可将整体壁厚调整为2mm，内壁加强筋改为蜂窝状填充结构，在受到冲击时通过块体之间的微小位移吸收冲击能量，相比传统的整块泡沫衬垫，这种拼接结构可根据被包装物的外形灵活调整块体的组合方式，适配不同外形产品的缓冲包装需求，不需要单独开模制作专用衬垫，适合小批量定制化产品的包装使用。

　　在实际建模验证过程中，需要重点关注每个拼接块边缘的配合面连续性，避免出现相邻块体装配后表面错位超过0.2mm的问题，否则会影响整体外观的流畅度，也容易在碰撞时出现卡滞。曲面分割时要注意每个块体的曲率变化不要过于剧烈，否则会导致注塑脱模时出现卡模的问题，对于曲率变化较大的块体，可适当调整脱模斜度到2度，保证成型后顺利脱模。另外，卡扣的卡合量控制在0.8mm即可，卡合量过大会导致装配难度提升，拆卸时容易损坏卡扣，卡合量过小则会出现装配后整体结构松散，受到轻微碰撞就散架的问题。如果采用3D打印制作原型，建议选择PLA或韧性树脂材料，避免使用脆性材料导致卡扣位置在装配时断裂，打印层厚设置为0.2mm即可满足表面精度要求，不需要过高的打印精度造成制作成本上升。
