Aquafina饮用塑料水瓶结构设计

　　日常快消品包装领域里，PET饮用塑料水瓶是流通量极大的容器类产品，这款水瓶的三维结构设计，完全贴合量产吹塑工艺的落地要求，同时兼顾终端使用的人机交互体验与物流堆叠的结构强度需求。从实际应用场景来看，这类水瓶覆盖商超零售、户外便携、会议接待、运动补水等多个场景，不同场景下对瓶身的握持手感、抗挤压能力、堆叠稳定性都有差异化要求，设计过程中需要在轻量化降本和结构可靠性之间找到精准平衡点。

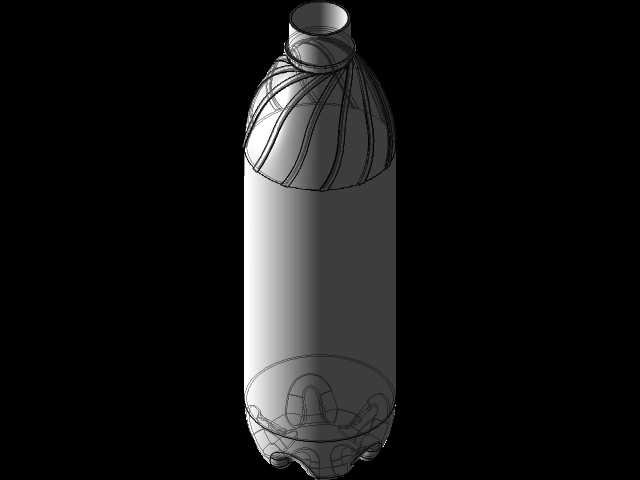

　　瓶身主体采用食品级PET材质适配吹塑成型工艺，整体轮廓做了流线型收腰处理，中部握持区域的周向尺寸控制在72mm，刚好适配成年人群单手握持的掌宽范围，握持区域表面做了细微的环状防滑筋结构，筋条凸起高度控制在0.3mm，既不会因为凸起过高影响瓶身标签的贴合平整度，也能在手部沾有水渍时提供足够的摩擦阻力，避免瓶装水从手中滑脱。瓶身标签覆盖区域做了直径0.15mm的微凹麻面处理，能够提升不干胶标签的附着牢度，避免物流运输过程中标签起翘、脱落的问题，同时麻面区域的边界和标签设计尺寸完全匹配，不会出现标签贴附偏移后露出基材色差的问题。

　　瓶底部分采用经典的五瓣式内凹结构，每个凹瓣的弧度经过反复迭代验证，一方面能够在吹塑成型时保证瓶底壁厚均匀分布，避免局部壁厚过薄导致灌装后承压鼓底，另一方面内凹结构可以在水瓶竖直放置时形成稳定的支撑面，配合0.8mm的支撑边宽度，即使在略有倾斜的平面上放置也不会轻易倾倒。同时五瓣结构的加强筋作用，能够让瓶身承受纵向120N的堆叠压力不发生变形，满足仓储物流环节多层码垛的强度要求，避免上层货物压坏下层瓶体导致漏液。

　　瓶口部分采用标准的PCO1881螺纹接口，螺纹导程为2.5mm，牙型高度1.2mm，能够和市面通用的3025型瓶盖完美适配，密封面处做了宽度1.2mm的环形密封凸台，配合瓶盖内的铝箔垫片，能够实现0.4MPa的内压密封不渗漏，适配含气饮用水、矿物质水等不同品类饮品的灌装要求。瓶口和瓶身的过渡段做了渐变圆弧过渡，过渡圆角半径为8mm，能够有效降低吹塑过程中该区域的应力集中问题，避免灌装后或者低温存储时出现过渡段开裂的情况。

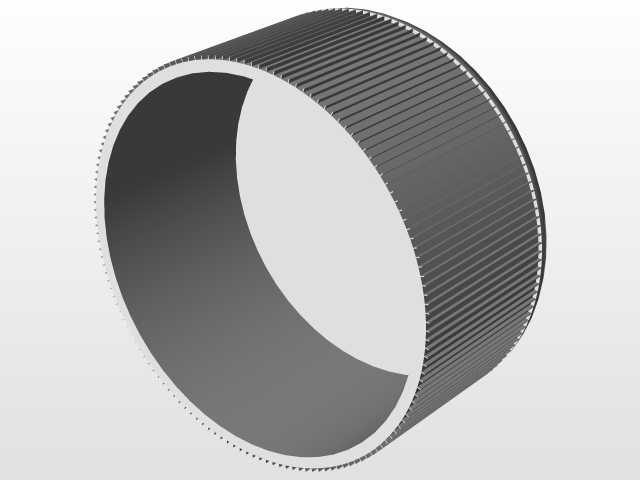

　　瓶盖部分采用HDPE材质注塑成型，侧面做了24条等距分布的竖向防滑棱，防滑棱的棱角做了R0.2的圆角处理，既能够保证拧动瓶盖时的摩擦力足够，也不会因为棱角过于锋利划伤使用者的手部。瓶盖内部的防盗环设计了8个均匀分布的连接桥，连接桥的断裂力控制在12-15N区间，既能够保证未开启状态下防盗环不会意外断裂，也能让消费者开启时不需要施加过大的拧动力度，同时防盗环和瓶口的锁扣环配合间隙控制在0.2mm，开启后防盗环会自然脱落留在瓶口位置，起到明确的开启提示作用。

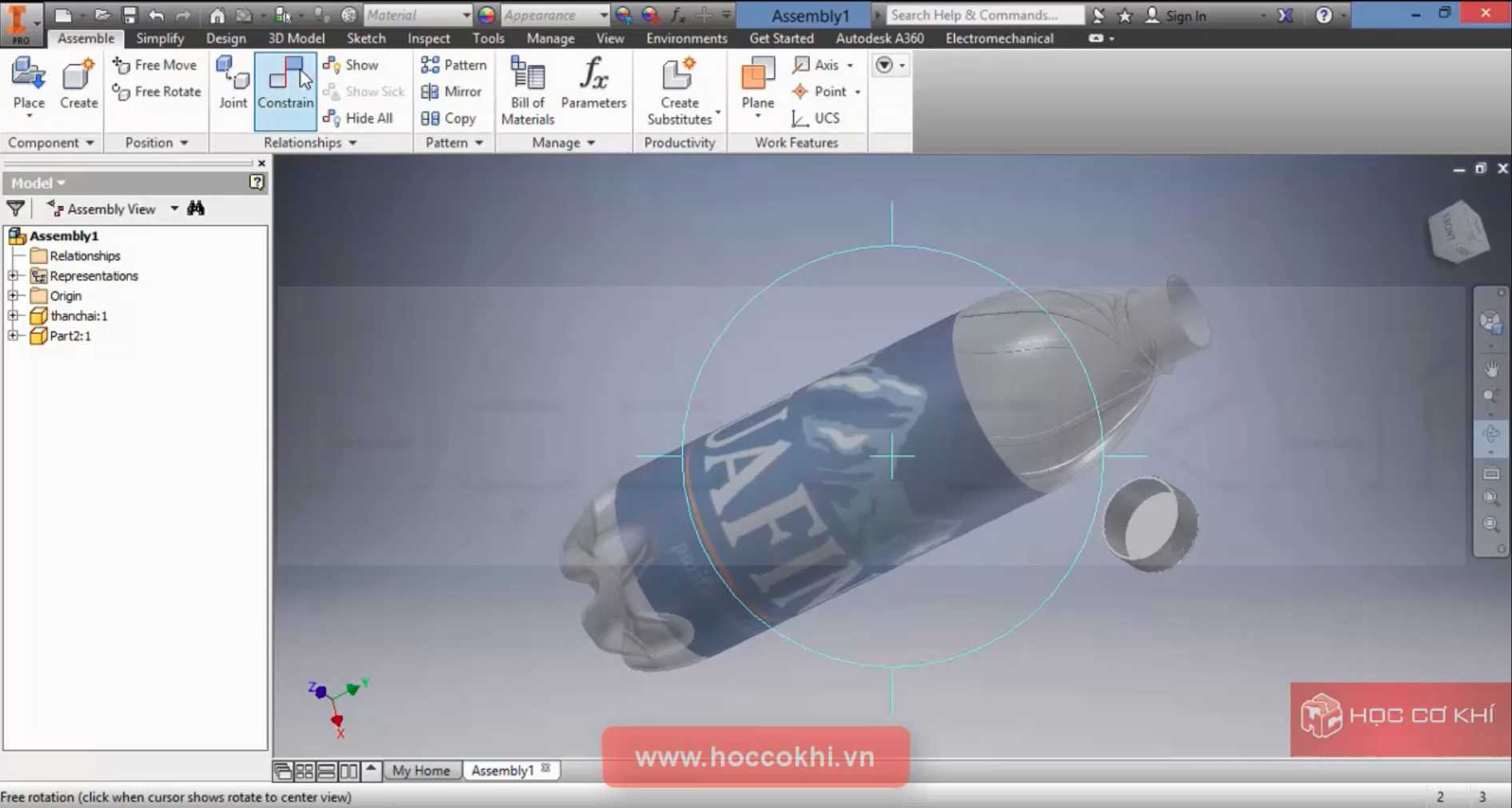

　　从建模逻辑来看，整个瓶体采用曲面建模方式构建，所有曲面之间都做了G2连续处理，保证吹塑成型时料流能够均匀填充模腔，不会出现局部壁厚突变的问题。建模过程中预留了0.2mm的成型收缩率补偿量，匹配PET材质吹塑后的冷却收缩特性，保证最终量产产品的尺寸和设计值偏差控制在±0.1mm以内。瓶身的整体高度控制在230mm，满装容量为550ml，空瓶重量控制在18g，在保证结构强度的前提下尽可能降低原料用量，符合快消品包装轻量化的行业趋势。

　　实际生产适配环节，该结构可以直接对接现有吹塑生产线的模具加工，不需要对现有灌装、旋盖、贴标设备做额外改造，瓶身的最大外径为66mm，能够适配现有标准的瓶装水输送导轨、装箱夹具的尺寸边界，直接接入现有量产供应链体系，大幅缩短产品从设计到落地的周期。针对户外使用场景，瓶身的抗跌落性能经过结构验证，装满水的状态下从1.2m高度自由跌落至水泥地面，瓶身、瓶口、瓶底都不会出现开裂、漏液的问题，满足日常流通环节的粗暴搬运需求。
