半圆抱合式安装连接基座结构设计

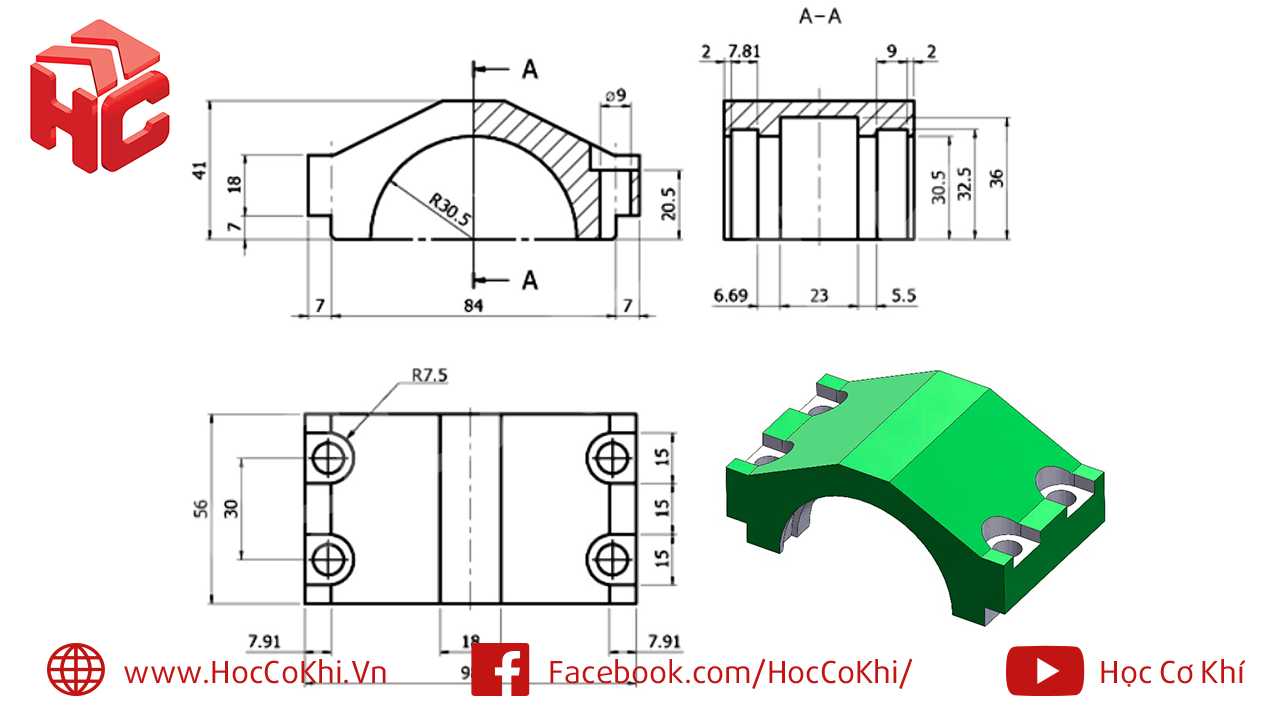

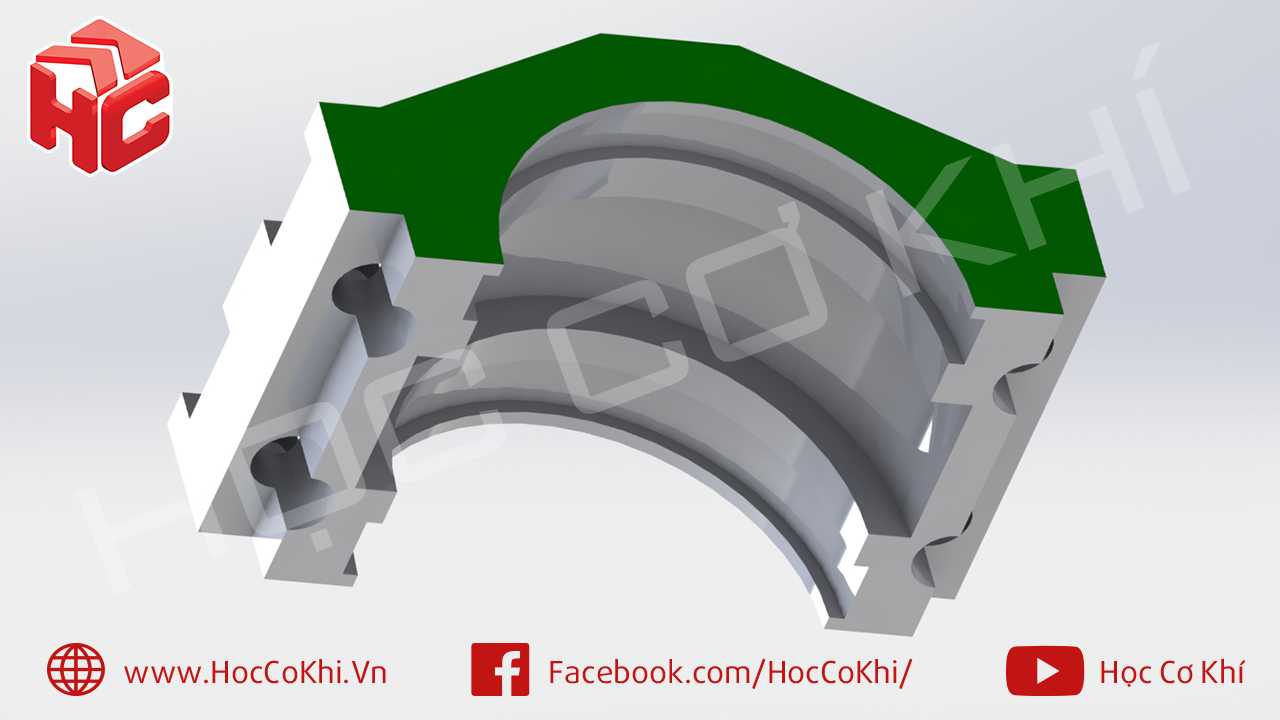

　　这类半圆抱合式连接基座，在中大型回转类设备的辅件安装场景中应用十分广泛，常见于输送线驱动辊组的外置附件固定、大型管道的检测元件安装支架、重载转轴的防护壳体定位等工况，核心作用是通过半包围的抱合结构抱紧圆柱类主体构件，为外接的传感器、防护挡板、润滑管路、走线槽等附属部件提供稳定的安装基准面，避免附属部件直接在回转主体上打孔破坏主体结构强度，同时也能降低附属部件受主体振动带来的连接松动风险。从结构功能来看，该构件采用上下对称的半圆弧内型腔设计，内弧面与被抱紧的圆柱构件外圆面保持小间隙配合，安装时配合另一半同规格的抱合件，通过四角的安装孔穿入锁紧螺栓，即可实现沿圆柱轴向任意位置的夹紧固定，不需要在圆柱主体上加工定位槽或螺纹孔，

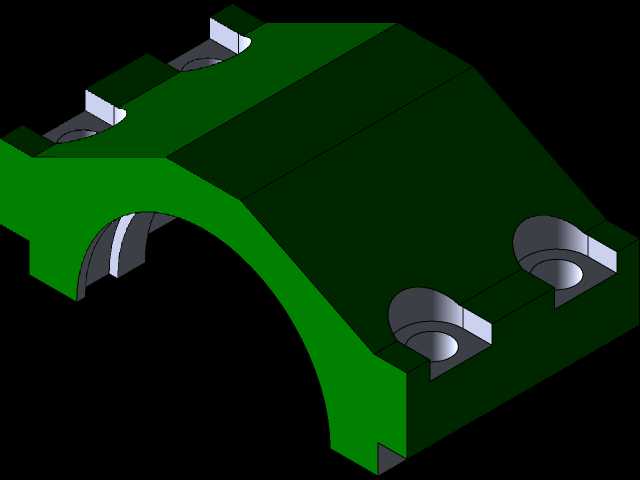

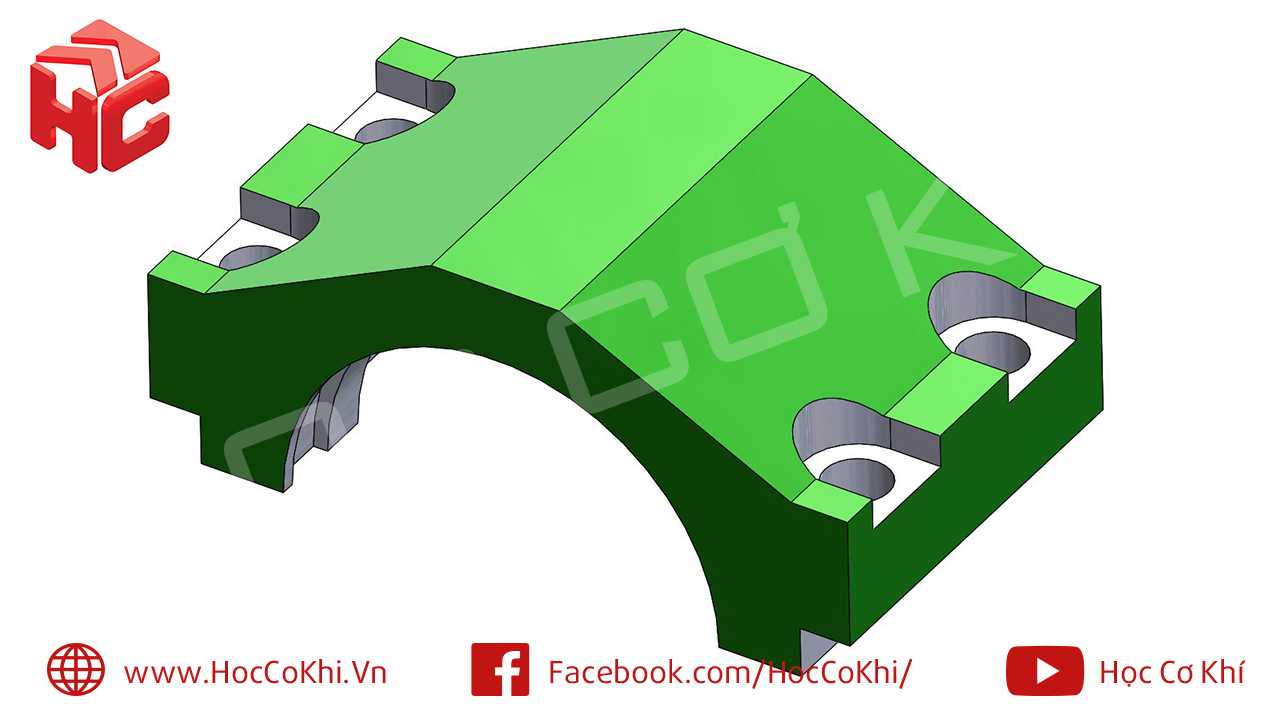

　　调整安装位置时仅需松开螺栓即可沿轴向滑动移位，适配现场调试阶段的位置调整需求。构件的外侧平面做了加厚处理，分布的多个沉头安装孔可直接固定外接附属件，沉孔设计能够保证螺栓锁紧后头部不突出安装平面，避免外接部件安装时出现干涉，同时外侧的凸台结构做了等距分布，既能够提升构件整体的抗扭刚度，减少抱紧螺栓锁紧时构件的形变，也能作为安装时的定位基准，方便现场安装时快速对齐外接部件的安装孔位。设计过程中，首先需要根据被抱紧圆柱的外径确定内弧面的加工尺寸，通常内弧面直径比被抱紧圆柱外径大0.1-0.2mm，既保证安装时能够顺利套入，也能在螺栓锁紧时通过构件的微量形变实现足够的抱紧摩擦力，避免设备运行过程中出现轴向窜动。

　　四角的螺栓孔位置需要根据螺栓规格确定边距，避免螺栓孔距离构件边缘过近导致锁紧时边缘出现开裂，同时螺栓孔的沉头深度需要匹配所用内六角螺栓的头部高度，保证锁紧后头部完全沉入构件平面内。构件的壁厚设计需要结合实际承载的附属部件重量核算，通常承载5kg以内的附属件时，壁厚不小于8mm即可满足常规工况的刚度需求，若应用在振动较大的锻压、矿山类设备场景，可适当将壁厚增加至10-12mm，同时在圆弧与外侧平面的衔接处增加圆角过渡，减少应力集中带来的断裂风险。外形尺寸方面，这类构件的整体宽度通常比被抱紧圆柱的直径大40-60mm，保证四角的螺栓孔有足够的布置空间，轴向长度根据承载需求确定，常规应用场景下轴向长度为圆柱直径的0.6-0.

　　8倍即可提供足够的抱紧力，若承载较重的附属部件可适当增加轴向长度，提升接触面积以增大摩擦力。安装边界上，需要注意构件安装后外侧平面与周边设备构件的安全距离，预留出螺栓锁紧的操作空间，通常螺栓操作侧需要预留至少两倍螺栓长度的空间，方便内六角扳手顺利操作，同时内弧面的加工粗糙度需要控制在Ra3.2以内，避免粗糙度过大导致抱紧时接触应力集中，损伤被抱紧圆柱的表面镀层或加工面。另外，构件的边角处均做了倒角处理，既能够去除加工产生的毛刺，避免安装时划伤操作人员，也能减少构件在喷涂防锈层时出现边角积漆的问题，提升表面处理的质量。在实际建模过程中，这类对称结构可先绘制四分之一截面通过镜像、拉伸完成主体结构，再对安装孔、沉头、圆角等细节做切除处理，能够有效提升建模效率，同时对称结构的设计也方便后续加工时采用成组工艺，减少换刀次数，降低加工成本。
