弯臂式吊装连接支架结构设计

　　在车间物料转运、轻型设备吊装移位、生产线工位辅助悬挂这类常见的工业作业场景里，这类弯臂式吊装连接支架是应用频次很高的受力构件，它的核心作用是作为吊点与被吊物件之间的转接承载结构，既能够匹配不同角度的吊装走线需求，也能避免吊索直接接触被吊件表面造成的漆面剐蹭、结构压伤问题。从实际使用场景来看，这类构件常被用在轻型起重机的末端吊具配套、车间工位的工装悬挂、小型自动化生产线的部件吊装定位环节，相比直臂式的吊接构件，弯臂结构能绕过设备的突出结构，在狭窄安装空间里完成吊点的布置，不需要额外增加转接垫块来调整吊点位置，能有效减少吊装作业的辅助准备时间。

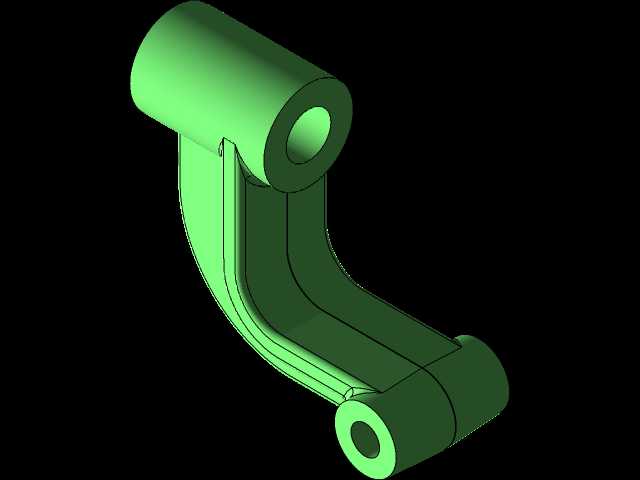

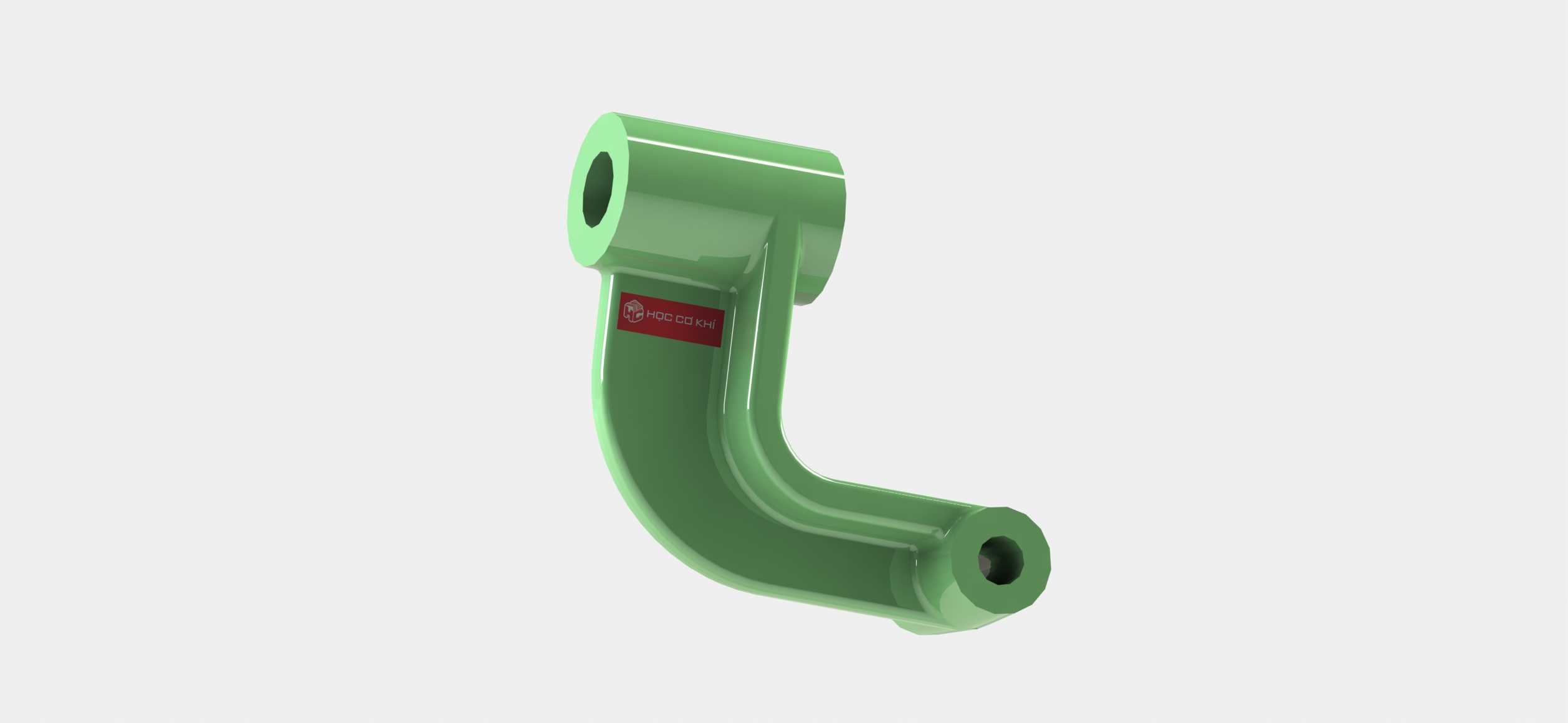

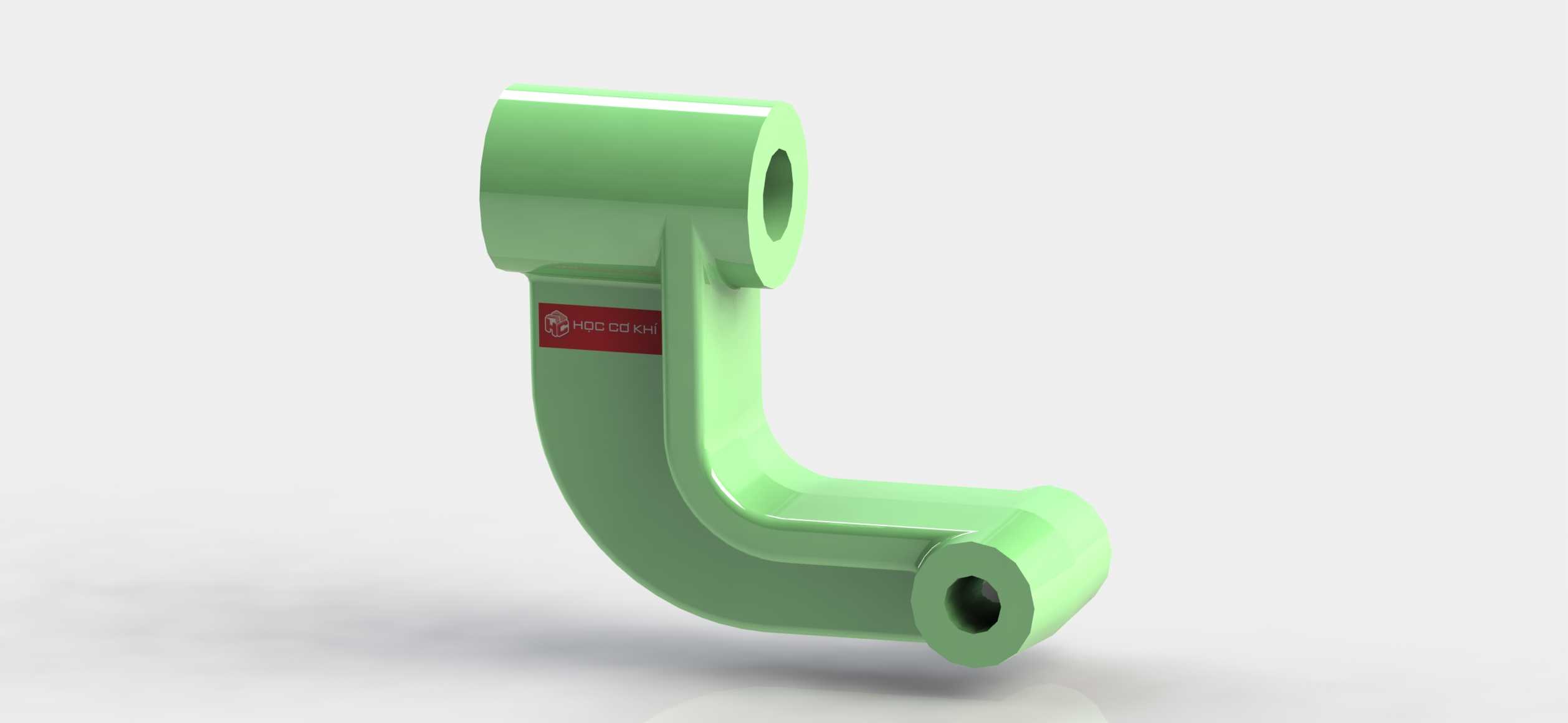

　　从结构设计思路来看，这款弯臂支架采用了一体化弯臂成型的结构方案，两端分别设置同轴度要求较高的通孔安装位，一端用于和上方的吊具卸扣、吊环或者驱动摆臂连接，另一端用于和下方被吊的工装、工件或者执行部件连接，两个安装孔的轴线保持平行，中间的弯臂段采用平滑圆弧过渡，没有直角转折的应力集中结构，能在承受额定载荷时让应力沿着弯臂的曲面均匀分散，避免直角位置出现应力突变导致的长期使用疲劳开裂问题。弯臂的截面采用等强度设计思路，靠近两端安装孔的位置壁厚适当增加，因为这两个区域是安装紧固件、传递载荷的核心受力区，需要承受吊装时的拉压复合载荷以及作业过程中产生的交变弯矩，中间弯臂段的壁厚在满足强度校核的前提下做了优化，既不会因为壁厚过大增加构件自身重量，也不会因为壁厚不足导致吊装时出现过大的挠曲变形，影响吊装定位的精度。

　　在实际安装使用的边界条件上，两端的安装孔需要匹配对应规格的销轴或者高强度螺栓，安装时要保证销轴的穿入方向和孔轴线完全重合，避免偏载导致孔壁出现单侧挤压磨损，长期使用中需要定期检查孔位的磨损量以及弯臂段是否出现肉眼可见的塑性变形，一旦变形量超过设计允许的阈值就需要及时更换，避免吊装过程中出现构件断裂的安全隐患。这类支架的安装空间要求比较灵活，因为弯臂的弧形结构可以避让周边的管线、设备突出部分，在设备改造、工位调整的场景里，不需要对周边现有结构做大规模改动就能完成安装固定，相比定制的直臂吊接件，适配性更强。

　　从功能特性上看，这款构件除了基础的承重吊装功能外，弯臂的结构设计还能在吊装过程中起到一定的缓冲吸能作用，当被吊物件出现小幅度的摆动时，弯臂的微变形可以抵消部分冲击载荷，避免刚性直臂结构把冲击直接传递到上方的吊点设备，延长上游吊具的使用寿命。构件表面做了均匀的涂装处理，除了基础的防锈防腐作用外，光滑的表面也不容易积留车间的粉尘、切削液等杂物，日常维护只需要简单擦拭就能保持表面清洁，适合在机加工车间、装配生产线这类有少量油污、粉尘的作业环境里长期使用。

　　在结构建模的过程中，需要重点关注弯臂过渡段的曲率连续性，保证曲面过渡平滑没有折线，两端安装孔的端面要和孔轴线保持严格垂直，避免安装时出现紧固件偏斜的问题，孔位的倒角尺寸要匹配对应紧固件的安装要求，既不能过大影响安装面的有效接触面积，也不能过小导致紧固件安装时出现棱边卡滞。另外在建模时需要提前预留安装紧固件的操作空间，保证两端的孔位周边有足够的空间放入扳手等安装工具，避免出现结构设计完成后无法完成紧固件锁紧的问题。这类构件的受力校核需要同时考虑静态额定载荷下的强度、1.25倍动载冲击下的变形量，以及长期交变载荷下的疲劳寿命，确保在额定使用周期内不会出现结构失效问题，毕竟作为吊装类的受力构件，结构可靠性直接关系到作业现场的人员和设备安全，设计时的安全系数取值要比普通的固定支撑构件更高，才能覆盖实际使用中可能出现的偏载、冲击等极端工况。
