带侧装夹块的方形法兰轴支座结构设计

　　该零件属于设备机架类的轴系支撑连接件，常见于轻工输送设备、小型自动化专机、包装机械的从动辊轴端支撑工位，也可用于工装夹具的立柱固定场景，核心作用是为垂直安装的光轴、导杆或者小规格传动轴提供稳定的径向支撑，同时通过侧方的夹块结构实现轴件的轴向位置锁定与快速拆装调整，相比传统的一体式法兰轴座，这种带开口夹紧结构的支座不需要额外配置轴端挡圈或者紧定螺钉，调整轴的伸出长度时只需要松开侧夹块的锁紧螺栓即可滑动调整，调整到位后锁紧螺栓就能靠开口的抱紧力固定轴的位置，在频繁需要调整工位高度、轴伸长度的非标设备中应用十分广泛。

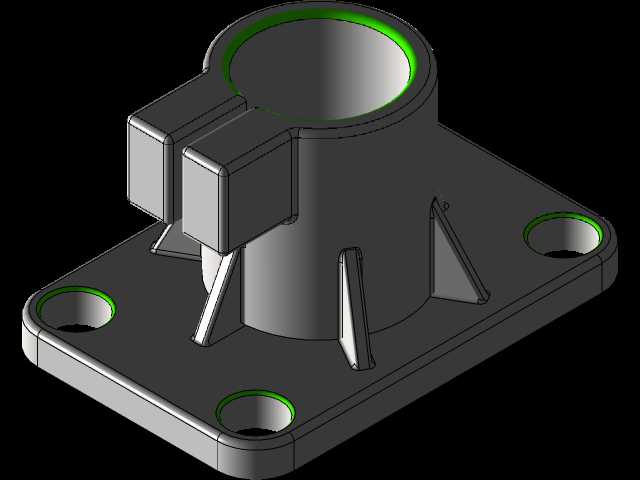

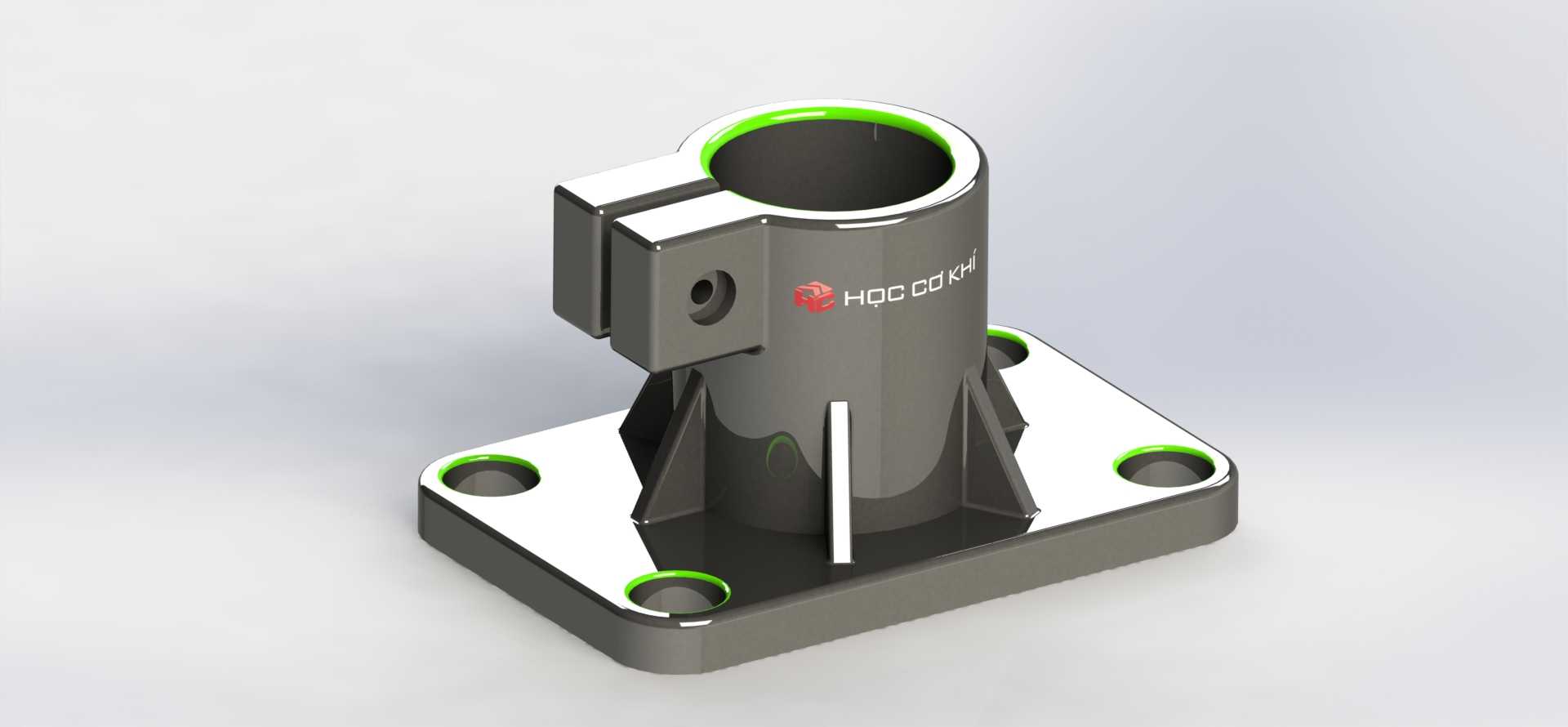

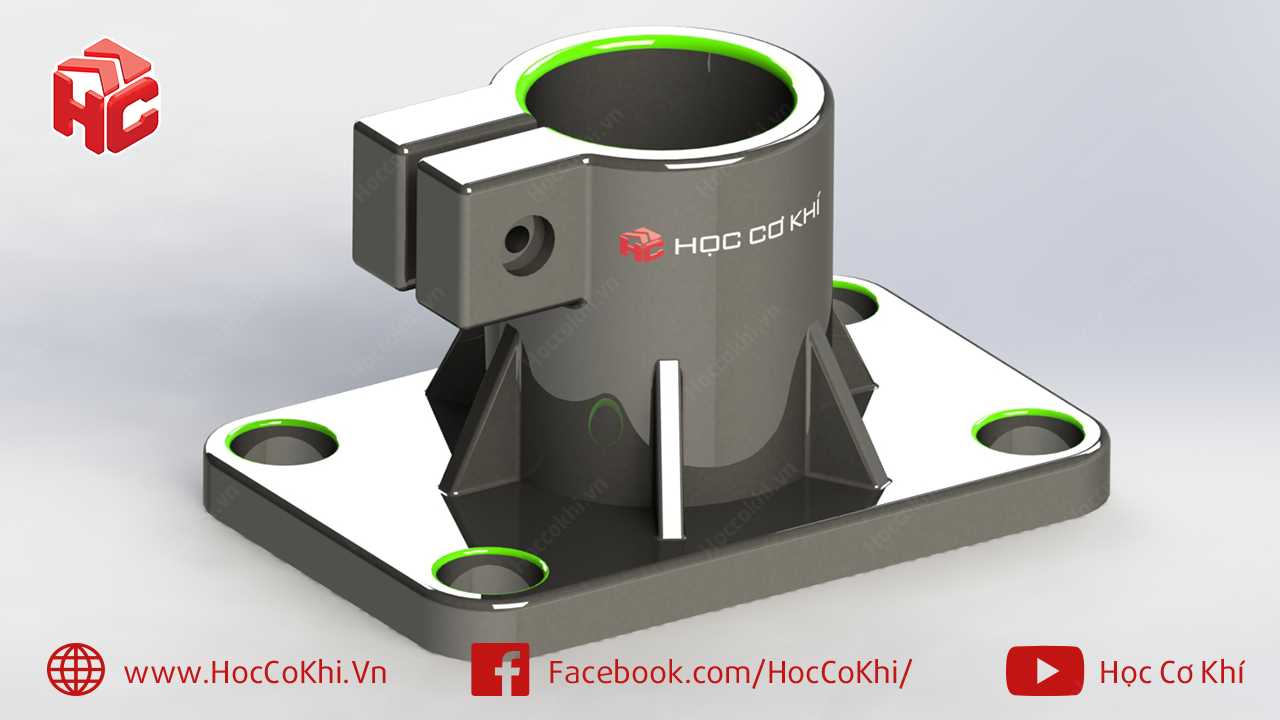

　　从结构设计逻辑来看，底部采用方形四孔安装法兰，相比圆形法兰在方形铝型材机架、钢板焊接机架上安装时的定位更方便，四个安装孔采用沉孔设计，安装后螺栓头不会突出法兰表面，避免和周边运动部件产生干涉，法兰和主体筒身之间设置了四块三角形加强筋，分别对应四个安装孔的受力方向，能够有效抵消轴端受径向载荷时产生的倾覆力矩，避免筒身和法兰连接位置出现应力集中断裂的问题，加强筋的厚度根据筒身壁厚做等强度匹配，不会出现局部刚度过剩导致的材料浪费，也不会因为筋板过薄导致支撑刚性不足。主体筒身的内孔为光滑圆柱面，加工时需要保证内孔的圆柱度以及和法兰安装面的垂直度，否则安装后的轴会出现偏斜，导致轴上配套的轴承、滚轮出现偏磨，缩短易损件的使用寿命。筒身上端的开口槽从筒壁顶端一直延伸到侧夹块的下方，开口宽度控制在合理范围，既保证锁紧时有足够的抱紧变形量，又不会因为开口过大导致筒身刚性下降。侧方的夹块和筒身为一体式加工结构，夹块上设置了螺栓过孔和螺纹孔，锁紧螺栓穿过光孔拧入螺纹孔时，会拉动夹块两侧向内收缩，从而抱紧筒身内穿过的轴件，夹块上还设置了一个横向的销孔，这个销孔可以用于安装防转销，当轴件上加工有对应的键槽或者定位凹坑时，插入防转销就能避免轴在工作过程中出现周向转动，适合需要固定轴周向位置的使用场景。

　　从安装边界尺寸来看，方形法兰的边长根据配套轴径做匹配设计，四个安装孔的中心距符合常用的型材安装孔距标准，能够直接配套30系列、40系列铝型材的安装孔位，不需要额外加工转接板，法兰底部的平面需要做铣平加工，保证和安装基面的贴合度，安装时如果是安装在铝型材表面，不需要额外加调整垫片就能保证筒身的垂直度，如果是安装在焊接机架的非加工表面，可以在法兰和基面之间加薄铜皮调整垂直度。筒身的高度根据常见的轴伸支撑高度设计，既不会因为筒身过短导致轴的支撑跨距不足出现挠曲，也不会因为筒身过高导致整体结构占用空间过大。内孔的直径公差采用H7级精度，能够和常用的g6公差级别的光轴实现间隙配合，既保证轴能够顺利穿入，又不会因为间隙过大导致轴出现晃动。夹块上的锁紧螺栓采用常用的内六角圆柱头螺栓规格，现场维护时不需要特殊工具就能完成松紧操作。

　　在实际建模过程中，需要重点关注几个容易出错的结构细节：首先是筒身开口槽的位置，要保证开口槽对称于侧夹块的中心面，否则锁紧时两侧的抱紧力不均匀，会导致轴的中心出现偏移；其次是加强筋和筒身、法兰的连接位置要做圆角过渡，避免热处理或者受力时出现应力开裂，圆角半径不能过大，否则会和安装螺栓的空间产生干涉；另外夹块上的螺纹孔深度要足够，保证螺栓锁紧时有足够的螺纹啮合长度，避免螺纹滑牙，同时螺纹孔底部要留足够的攻丝余量，不能钻通筒身内壁，否则会影响内孔的光滑度，刮伤轴的表面。在做装配验证时，需要模拟轴穿入内孔后，锁紧螺栓在最大锁紧力矩下，筒身的变形量是否在允许范围内，会不会出现内孔失圆导致轴被卡死的情况，同时还要验证四个安装孔的位置是否和常用的安装基面匹配，螺栓安装时有没有足够的扳手空间，会不会被筒身或者加强筋挡住扳手的操作空间。这类零件在实际生产中通常采用铸铁铸造或者铝合金压铸成型后再做机加工，批量大的情况下压铸的成本更低，重量也更轻，适合轻量化的设备使用，小批量制作时也可以采用方钢和圆钢焊接后加工，但是焊接后需要做去应力处理，避免加工后出现变形。
