旋转转直线运动转换教学演示机构

　　这套旋转到线性运动的转换机构，在职业院校机械原理实训台、小型非标设备的工位进给单元里都能找到同类应用逻辑，核心是解决连续回转输入到定行程直线输出的动力传递需求，没有复杂的电控元件介入，纯机械结构就能完成运动形式的切换，可靠性在低速轻载的工况下表现十分稳定。从结构布局来看，整套机构的安装基准是底部的L型安装基座，基座的竖直立板作为旋转输入组件的承载面，水平底板作为直线输出组件的导向支撑，两个安装面的垂直度公差控制在0.02mm以内，避免运动过程中出现卡滞、偏磨的问题。旋转输入侧采用偏心销配合槽型导路的结构，输入轴的回转中心与偏心销的中心距直接决定了直线输出的行程长度，设计时可以根据实际需要的推送距离调整偏心距，不需要更换整套传动组件，

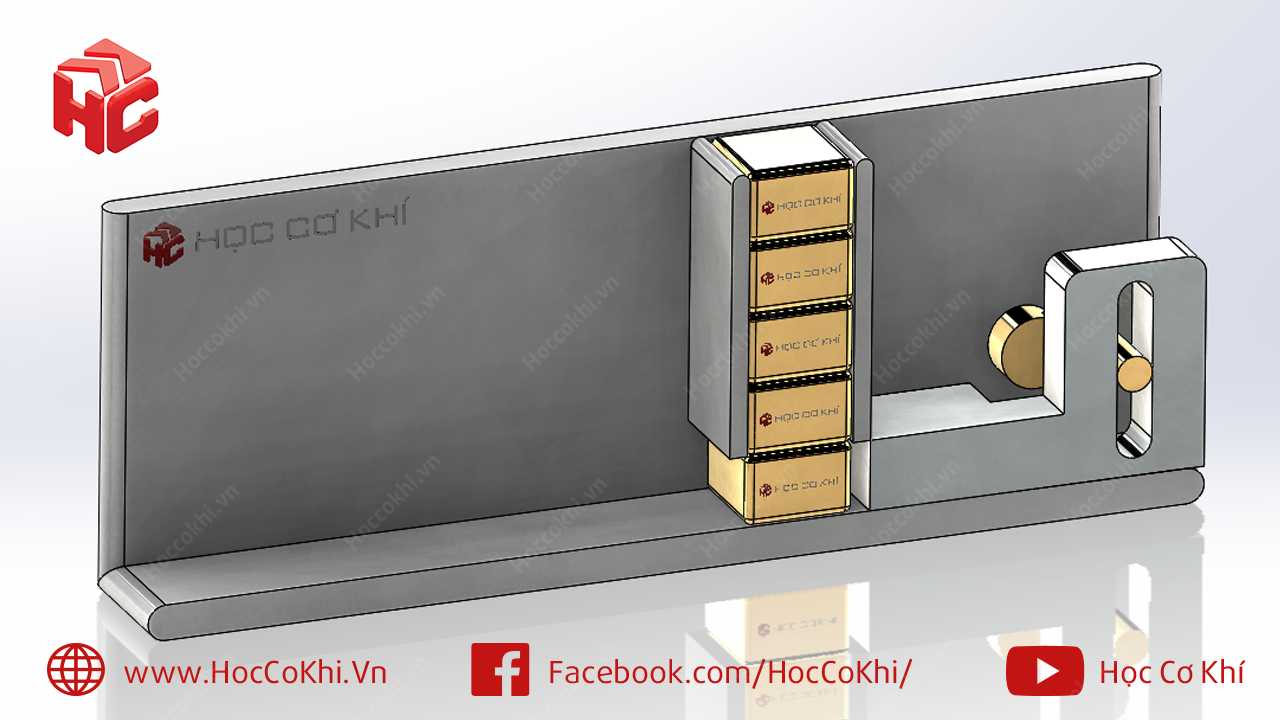

　　只需要调整偏心销在输入轴转盘上的固定位置即可适配不同行程需求，这点在教学演示场景下格外实用，能直观展示偏心距和输出行程的对应关系。直线输出侧的导向结构采用了集成式的滑动导槽，导槽和竖直立板一体加工成型，省去了额外安装直线导轨的装配步骤，降低了整体的制造成本，滑动件和导槽的配合间隙控制在0.01-0.03mm之间，既保证运动过程无明显旷量，又不会因为间隙过小出现滑动卡涩。输出端的承载台设计成层叠式的挡边结构，可以直接放置块状的演示工件，不需要额外设计夹具，转动输入侧的手轮时，偏心销带动滑动件沿导槽做上下往复直线运动，就能逐层推送承载台上的工件，整个运动过程没有冲击，传动平稳，能直观展示旋转运动转化为直线运动的全过程。

　　设计过程中需要重点关注几个配合尺寸：首先是偏心销和滑动件上长槽的配合，销的外径和槽宽采用间隙配合，表面粗糙度要达到Ra1.6以下，减少相对滑动时的摩擦阻力；其次是输入轴和立板上安装孔的配合，采用基孔制间隙配合，加装铜套作为耐磨件，长期使用磨损后只需要更换铜套就能恢复装配精度，不需要更换整个基座；另外整个机构的外形尺寸控制在长200mm、宽80mm、高150mm左右，安装时只需要在水平底板上打两个M6的固定孔就能完成固定，不需要太大的安装空间，不管是放在实训台面上作为教学演示教具，还是集成到小型非标设备里作为工件推送单元，都能适配安装边界要求。实际应用中如果要适配更高负载的工况，可以把滑动导槽替换成直线滚珠导轨，偏心销处加装滚动轴承，

　　把滑动摩擦换成滚动摩擦，就能提升整套机构的负载能力和使用寿命，输入侧也可以替换成电机直连，不需要手动转动手轮，就能实现电控驱动的直线往复推送，拓展性很强。这套结构没有复杂的加工零件，所有零部件都可以采用普通铣床、钻床完成加工，不需要高精度的五轴加工设备，制造成本低，装配难度小，对于刚接触机械传动设计的从业者来说，是理解运动转换原理非常好的参考结构，也可以直接作为基础结构修改后用到实际的设备设计里，比如小型物料的分层推送、检测工位的短距离进给等场景，都能基于这套结构做适配调整。
