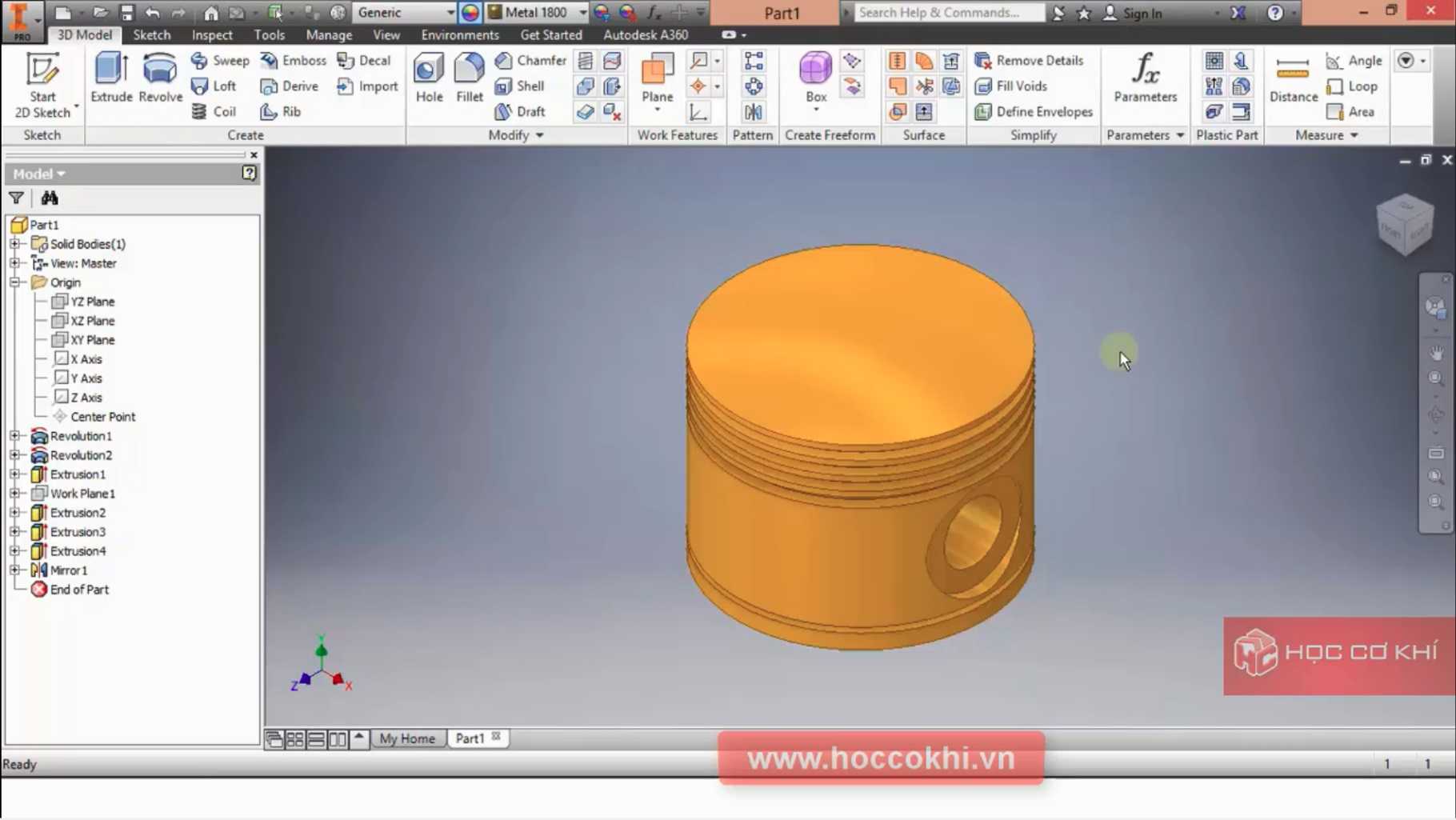

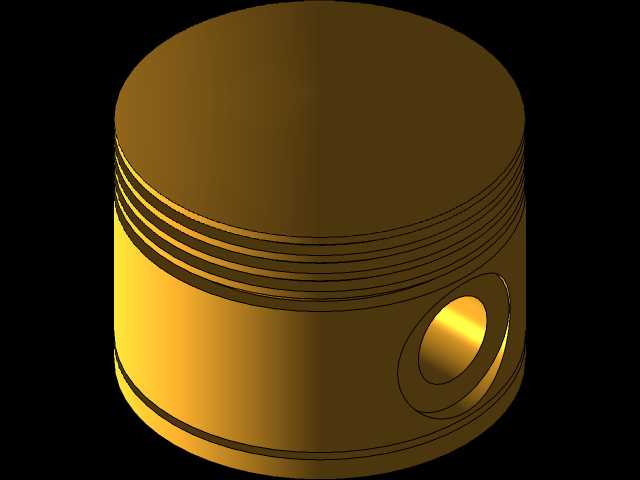

内燃机活塞结构三维设计模型

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，广泛适配于车用汽油机、小型柴油机、通用动力机组等往复式动力设备，在燃烧室高温高压燃气的推动下完成往复直线运动，通过连杆将燃气作用力传递给曲轴，实现化学能向旋转机械能的转换。

　　从实际工况适配角度出发，该活塞的设计首先围绕密封与导热两大核心需求展开，头部设置多道环槽结构，可分别适配气环与油环安装：气环负责密封燃烧室高压燃气，避免燃气窜入曲轴箱造成功率损耗，油环则负责刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧形成积碳。环槽的加工精度直接影响活塞环的贴合度，建模过程中对环槽的槽宽、槽深以及侧壁垂直度做了严格的尺寸约束，保证活塞环装入后可在热膨胀状态下保持合适侧隙，既不会因间隙过大出现密封失效，也不会因间隙过小出现卡滞抱死。

　　活塞销座部分采用对称式凸台结构，与活塞内腔的加强筋平滑过渡，可将活塞顶部承受的燃气冲击力均匀传递给活塞销，避免应力集中导致销座开裂。销孔的同轴度、圆柱度在建模时做了基准约束，适配标准规格活塞销的压装或浮动安装需求，销座端面与连杆小头的配合间隙也预留了合理的运动边界，保证往复运动过程中连杆摆动不受干涉。

　　活塞裙部作为导向承载部位，型线设计考虑了热态变形补偿，常温建模状态下裙部采用微椭圆截面，长轴垂直于活塞销轴线方向，可抵消活塞工作时因热膨胀、侧压力作用产生的变形，保证热态下裙部与气缸壁保持均匀贴合，避免出现拉缸、敲缸等故障。裙部表面的型面过渡做了圆角处理，减少应力集中的同时降低运动过程中的摩擦阻力。

　　从安装边界来看，该活塞的外径尺寸适配对应缸径的气缸套，整体高度满足压缩比设计对应的行程要求，活塞顶部的平顶结构适配通用型燃烧室设计，可根据不同机型需求调整顶部凹坑或凸台造型，压缩高度的尺寸约束保证活塞运行到上止点时，顶部与气缸盖之间的余隙容积符合设计要求，既不会因余隙过小出现气门碰撞活塞的故障，也不会因余隙过大降低压缩比影响动力输出。

　　建模过程中对各部位的壁厚做了差异化设计，头部壁厚相对较薄，可加快热量向活塞环、气缸壁传递，降低头部热负荷；裙部壁厚兼顾导向刚度与轻量化需求，在保证运动过程中不出现形变的前提下尽可能降低往复运动质量，减小曲轴连杆机构的惯性载荷，提升整机高转速运行的稳定性。内腔的加强筋布局顺着载荷传递路径设置，从销座位置向头部、裙部辐射延伸，在不增加过多重量的前提下提升活塞整体结构强度，可承受最高爆发压力下的冲击载荷，避免活塞出现开裂、变形等失效问题。

　　在实际设备选型与结构验证场景中，该三维模型可直接用于内燃机曲柄连杆机构的运动仿真，验证活塞往复运动过程中与气缸壁、连杆、气门等周边部件的干涉情况，也可导入有限元分析模块开展热应力、机械应力耦合分析，校核不同工况下活塞的结构强度与变形量，为后续的工艺优化、材料选型提供精准的三维数模支撑。对于通用动力设备的维修替换场景，该模型也可作为测绘参考基准，对照实物尺寸调整参数后直接用于活塞的加工生产，适配不同排量、不同功率等级的往复式内燃机使用需求。
