镂空交织球连环星装饰结构件

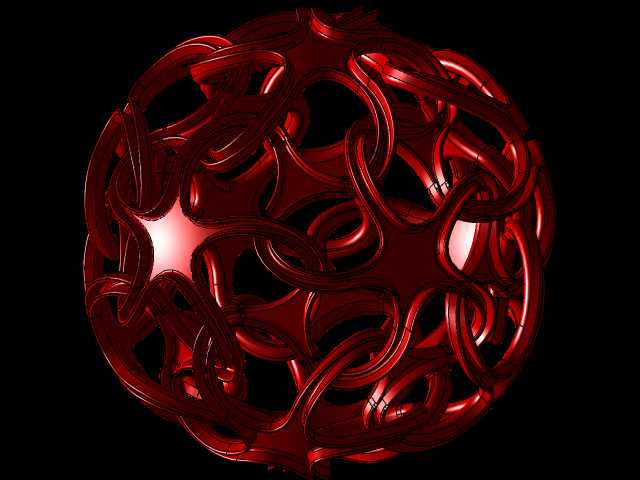

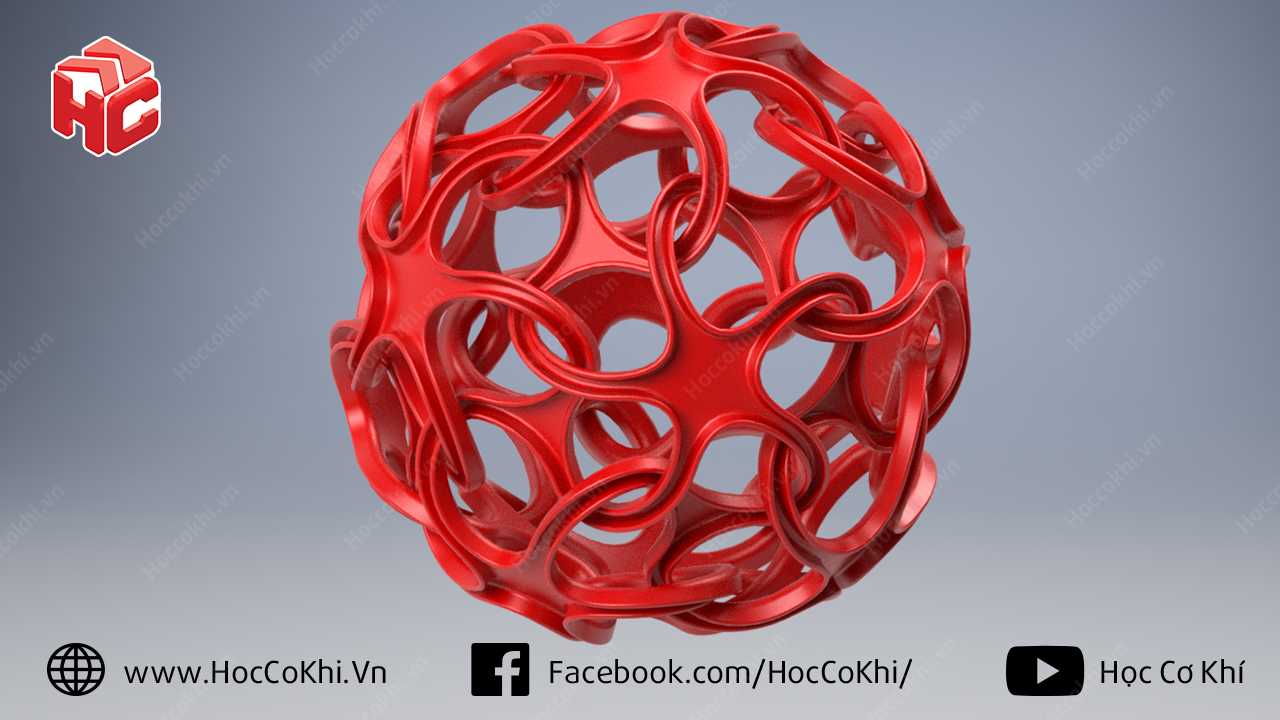

　　这类镂空交织的球连环星结构，最早常被用作高端机械展的展台视觉点缀，后续逐步延伸到工业风软装、精密文创摆件、3D打印教学演示样件等场景，不少做非标设备外观定制的厂商，也会把同逻辑的曲面结构移植到设备通风外罩、轻量化防护端盖的设计中，借助镂空形态兼顾减重与视觉辨识度。从实际功能特性来看，该结构采用连续曲面交织的闭合球形构型，所有环带构件沿球心呈中心对称分布，没有独立的零散拼接部件，环与环之间通过平滑过渡的曲面连为一体，既保留了球形结构的各向受力均匀特性，又通过镂空设计大幅降低整体重量，同时交织的环带形成了连续的受力传导路径，即便采用树脂、铝合金等常规3D打印或铸造材料制作，也能承受日常摆放、轻度触碰的载荷，

　　不会出现局部应力集中导致的断裂问题。做这类结构的建模时，不能直接用基础球体抽壳后布尔运算挖空，那样会在环带交接处形成尖锐棱边，既影响外观流畅度，也会在后续加工时产生应力集中缺陷。实际建模逻辑要先基于球面建立基准经纬网格，在每个网格节点处定位环带的中心路径，所有环带的路径都采用等曲率的空间曲线，保证每一段环带的截面尺寸完全一致，再通过沿路径扫掠的方式生成单根环带的基础实体，之后通过环形阵列、球面镜像的方式完成整体构型，最后对所有环带的交接位置做G2连续的圆角过渡，确保整个外表面没有突兀的折角。从安装与尺寸边界来看，这类结构作为摆件使用时，通常会根据摆放场景调整整体球径，桌面展示款的球径一般控制在80-150mm区间，

　　环带的截面直径取整体球径的1/12到1/10，这个比例下既能保证环带有足够的结构强度，不会因为截面过细在打印或铸造时出现成型缺陷，也不会因为环带过粗导致镂空通透感不足。如果是作为设备外罩的装饰结构使用，需要根据设备端的安装位尺寸调整整体轮廓，在球底预留对应规格的安装沉孔，沉孔深度控制在整体球径的1/8左右，沉孔内可以预埋金属螺纹嵌件，方便通过螺栓直接固定在设备壳体上，不需要额外设计支撑托架。不少做曲面建模教学的场景中，也会把这类结构作为Inventor、SolidWorks等软件的曲面进阶练习案例，因为建模过程中会涉及空间曲线绘制、沿路径扫掠、阵列镜像、曲面连续性处理等多个核心操作，能帮学习者快速掌握复杂空间曲面的建模逻辑，

　　避免只会做规则拉伸回转类零件的局限。另外在做增材制造加工时，这类结构不需要额外添加大量支撑，因为所有环带的倾斜角度都大于45度，自支撑性良好，打印完成后只需要去除底部少量的平台支撑即可，后处理打磨的工作量远低于同类复杂曲面结构，加工良率能稳定保持在较高水平。如果采用铸造工艺制作金属材质的该结构，需要在环带的非外观面预留细微的排气通道，避免浇筑时金属液在环带交接的封闭位置产生气孔缺陷，保证成品的结构强度与外观质量。
