磁电机端盖壳体结构三维设计

　　磁电机端盖作为小型动力总成磁电机组件的核心防护与承载构件，在通用汽油机、小型摩托、园林机械动力单元中承担着多重关键作用，其结构设计的合理性直接影响磁电机工作稳定性、整机防护等级与装配维护效率。从实际应用场景来看，这类端盖多适配单缸小排量动力设备，覆盖手持式园林修剪工具、跨骑式轻便摩托、小型农用发电机组等终端产品，安装位置处于动力单元侧部，既要为内部磁钢、线圈组件提供封闭的安装腔体，隔绝外界泥水、粉尘侵入造成的线圈短路、磁钢锈蚀问题，也要承担定子组件的定位承载功能，同时兼顾与离合器侧结构的衔接适配，部分同平台衍生型号还可直接作为离合器侧盖使用，实现跨部件的平台化适配。

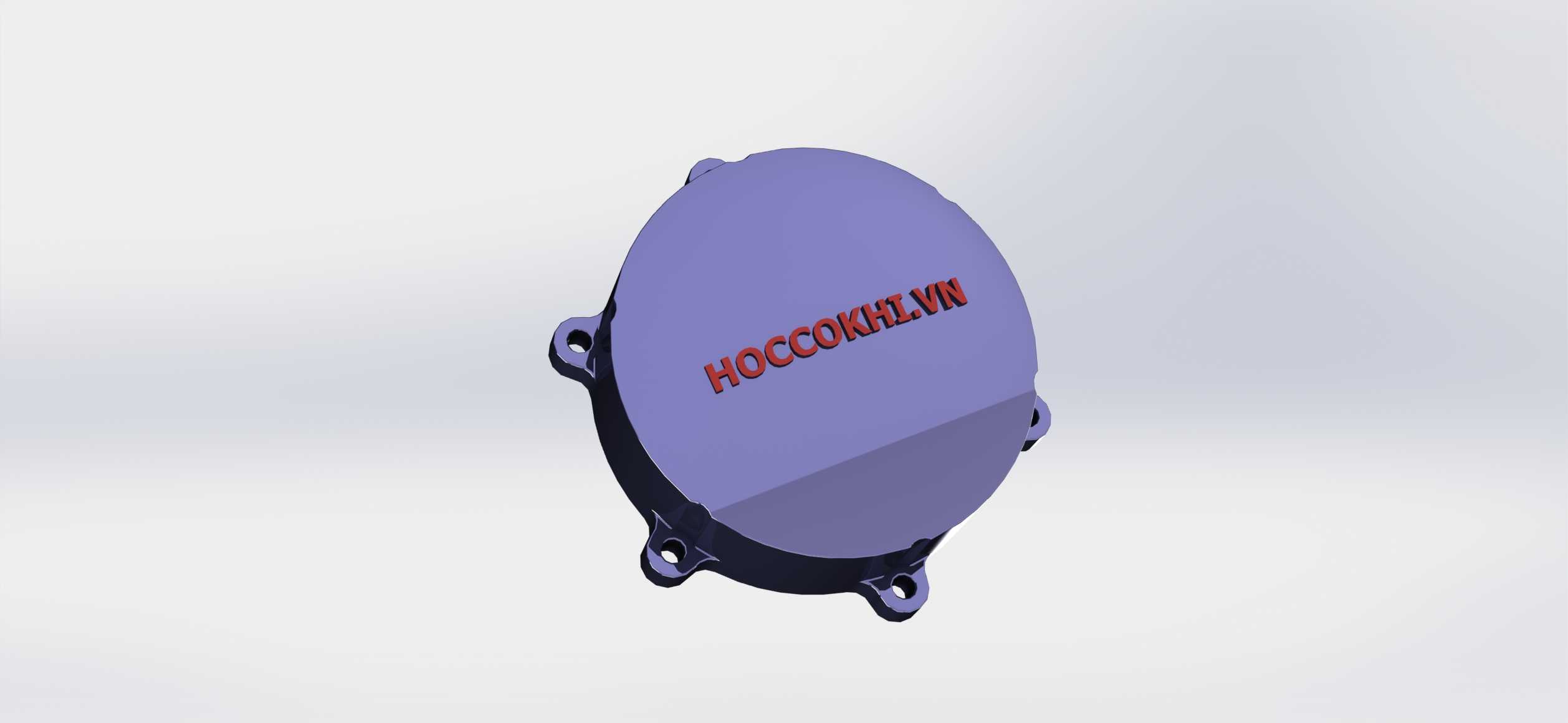

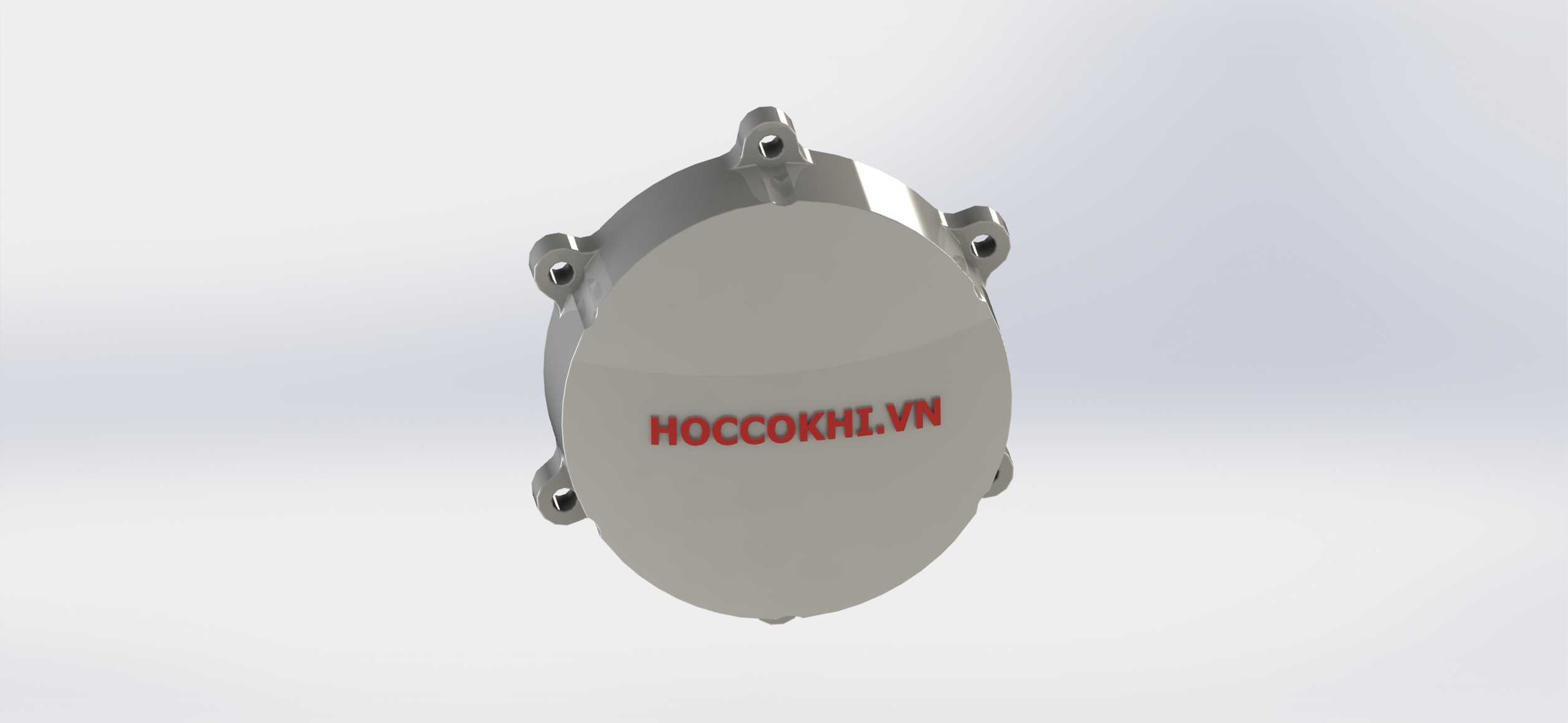

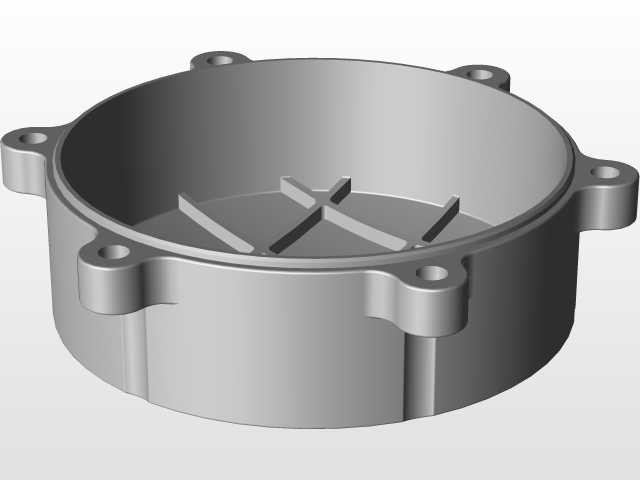

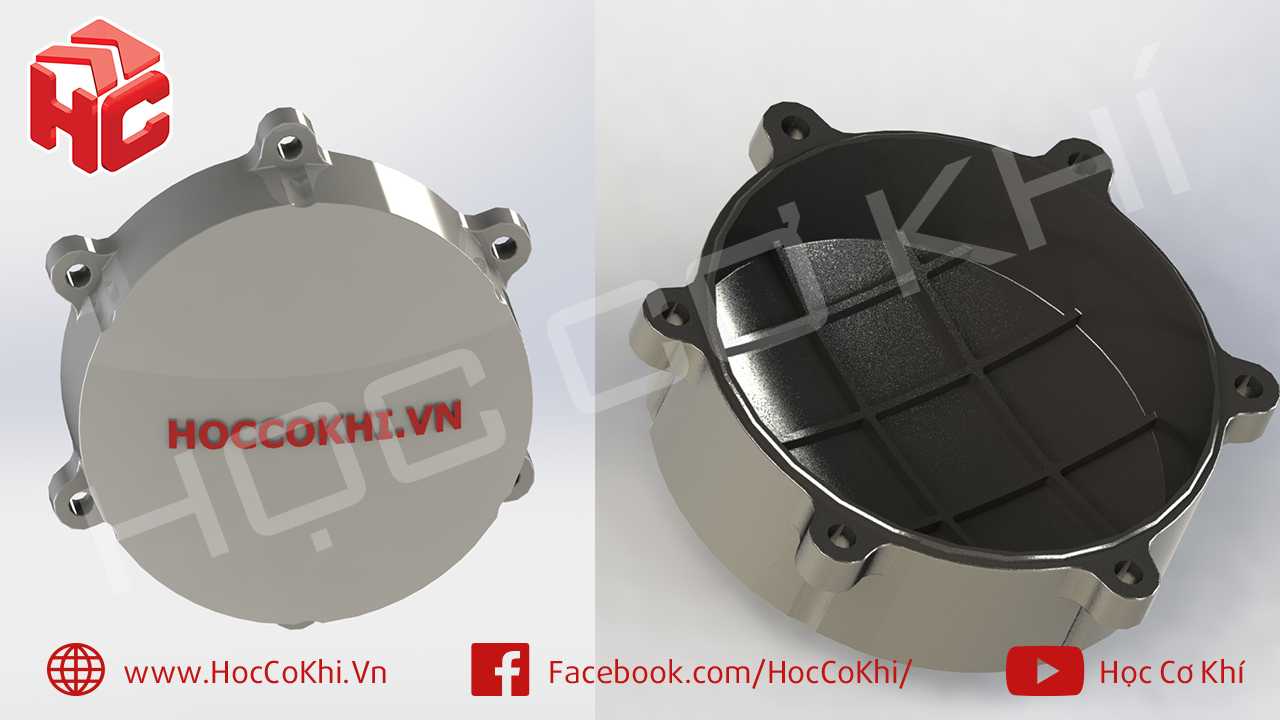

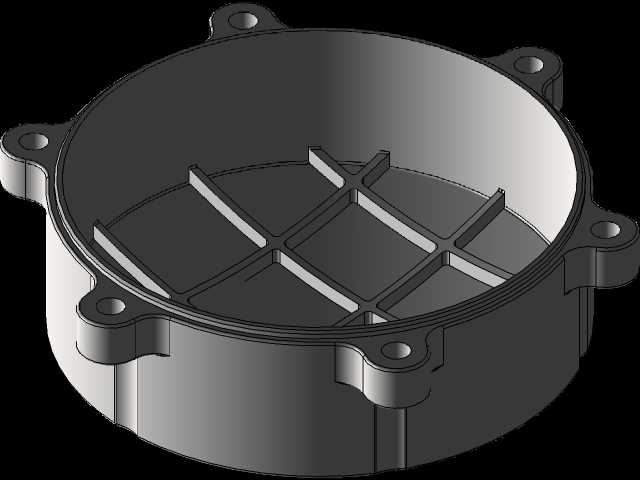

　　从功能特性维度拆解，该端盖采用一体化铸造成型后做机加工的工艺路线，主体腔体为回转类结构，匹配磁电机转子的回转运动轨迹，腔体内部预留的定子安装止口精度直接决定定子与转子的同轴度，若同轴度偏差超过0.1mm，轻则出现磁钢扫膛、运转异响，重则导致线圈磨损绝缘失效，因此设计阶段对止口的形位公差、安装孔位的位置度都做了严格约束。端盖周向均匀分布的带安装凸台的耳座，是核心的安装连接结构，每个凸台都做了加厚处理并设置加强筋与主体腔体衔接，避免螺栓锁紧时出现应力集中导致的端盖开裂，凸台背面的沉孔结构可容纳螺栓头部，保证安装后外表面无突出结构，减少运转过程中与周边线束、护板的干涉风险。端盖外侧的网格状加强筋结构并非装饰设计，一方面是提升端盖整体的结构刚度，在不显著增加壁厚的前提下降低高速振动带来的结构共振，减少动力单元的辐射噪音，另一方面网格结构可增大端盖外表面的散热面积，帮助磁电机工作时产生的线圈热量更快散出，避免长期高温工况下线圈绝缘层老化加速。

　　设计思路上，该结构优先考虑了装配与维护的便捷性，腔体深度经过精准核算，既保证定子安装后与转子的轴向间隙符合设计要求，又避免腔体过深造成的材料浪费与整机横向尺寸冗余。端盖与箱体结合的端面预留了密封胶槽，装配时打密封胶后即可实现IP54级以上的防护能力，无需额外加装密封垫片，减少了装配工序与零件数量。周向耳座的安装孔采用跨中分布设计，可适配两种相近规格的动力箱体安装孔位，提升了零件的通用化率，降低了同系列不同排量机型的开模成本。从安装边界来看，端盖主体外径适配常规125cc-150cc级别小排量动力的磁电机尺寸，周向安装孔的分布圆直径、螺栓规格都与同级别通用机型保持一致，替换安装时无需对原有箱体做任何修改，直接锁紧即可完成装配；端盖外侧的突出高度控制在合理范围内，不会超出动力单元侧护板的安装边界，避免与护板、脚踏等周边部件产生装配干涉。

　　在细节结构处理上，端盖腔体内部的转角位置全部采用圆角过渡，避免铸造过程中出现应力集中导致的铸件冷隔、裂纹缺陷，同时也减少了机加工过程中的刀具崩损风险。外侧加强筋的走向顺着端盖的振动模态分布设计，可有效打散振动传递路径，降低特定转速下的共振峰值。耳座位置的螺栓过孔尺寸比适配螺栓大0.5mm，预留了足够的装配调整余量，即使箱体安装孔位存在小幅铸造偏差，也能顺利完成端盖的装配对位，不会出现螺栓无法穿入的问题。端盖的壁厚设计遵循均匀化原则，主体壁厚保持在3mm左右，凸台、加强筋位置的厚度不超过主体壁厚的1.5倍，避免铸造过程中出现缩孔、缩松等缺陷，提升铸件的成品率与结构强度。
