创意S形异形螺旋弹簧结构设计

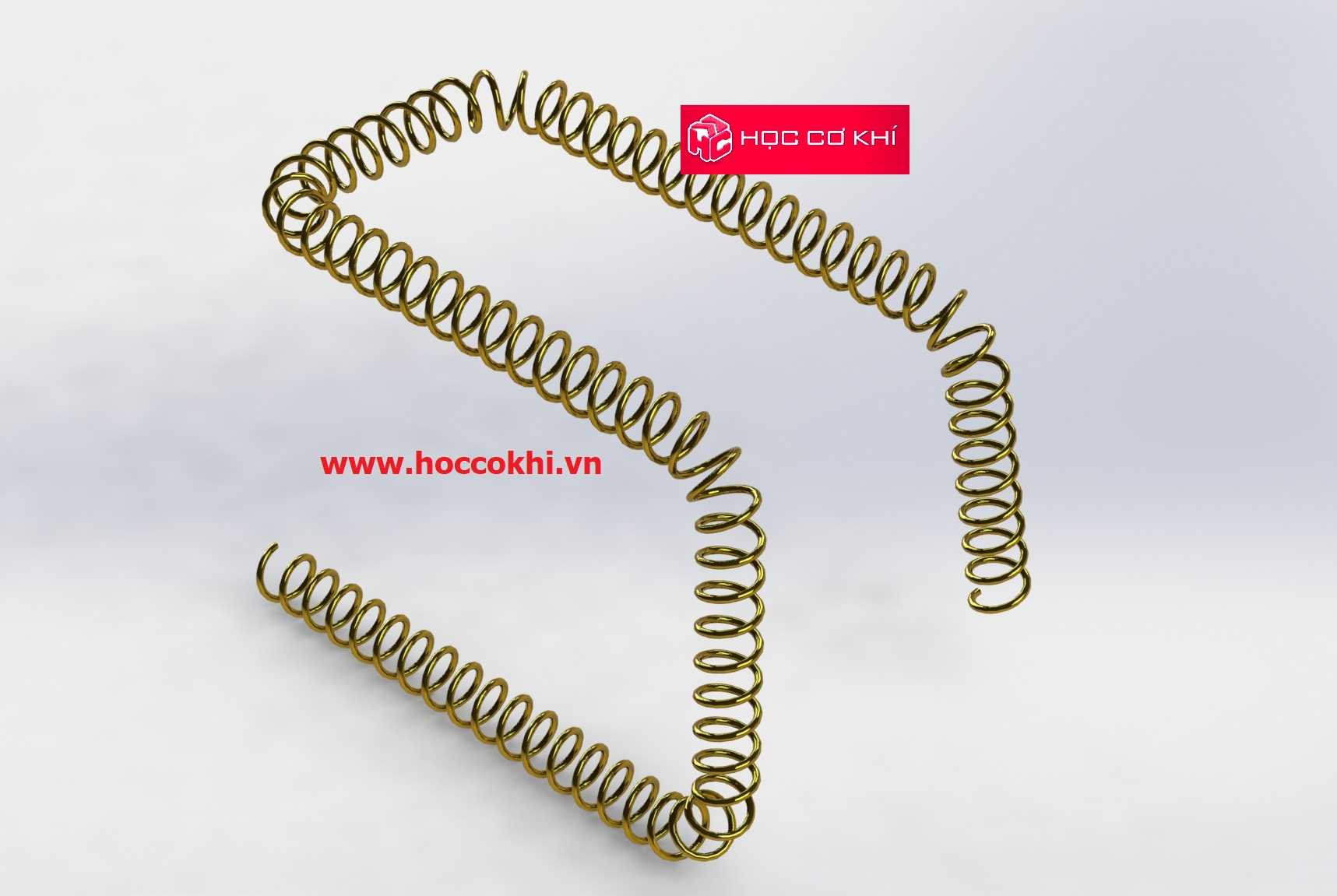

　　在非标弹性元件的设计场景中，常规圆柱螺旋弹簧往往只能提供轴向的线性弹力输出，面对需要多方向弹性支撑、特殊空间避让或是异形复位轨迹的工况时，标准件很难完全匹配安装与功能需求，这类异形弯折弹簧的设计需求，大多出现在小型精密机具、文创机械装置、特殊复位机构的开发环节中。这款S形异形螺旋弹簧，整体采用连续簧体弯折成型的结构思路，没有额外的拼接焊点，簧丝全程保持连续的螺旋卷绕形态，仅通过空间路径的规划，让原本直线延伸的圆柱螺旋簧体弯折为S形的空间轮廓，既保留了螺旋弹簧本身的弹性形变能力，又能适配非直线的安装空间，同时在不同的弯折段可以提供不同方向的弹性反馈。从实际应用的角度看，这类异形弹簧常被用在需要跨空间弹性连接的部位，

　　比如小型翻盖机构的非对称复位、异形卡扣的弹性抵接、创意机械摆件的动态结构支撑，部分特殊的电子设备内部避让空间的弹性接触件，也会采用这类定制化的异形簧结构，避免额外设计转接零件带来的装配复杂度提升。设计这类异形簧的时候，首先要确认的是安装边界的空间轮廓，簧体的外轮廓不能超出安装槽的预留空间，每个弯折段的曲率半径需要匹配簧丝的直径与卷绕节距，避免弯折处的簧圈出现应力集中——如果弯折半径过小，簧圈在弯折位置会出现并圈或是簧丝塑性变形的问题，后续做热处理的时候也容易出现开裂隐患，实际建模时需要先绘制S形的中心引导线，再沿引导线做螺旋扫描，过程中要逐段检查螺旋线的节距是否均匀，簧圈之间的间隙在弯折后是否保持一致，

　　防止出现局部并圈导致弹力输出不均的问题。从功能特性上看，连续一体成型的结构让这款弹簧没有拼接结构的强度短板，每个簧圈都能参与形变过程，相比拼接式的异形弹性件，它的疲劳寿命更长，反复形变后的弹力衰减更慢，适合需要频繁往复动作的复位场景。安装时需要注意，两个自由端的抵接面需要做对应的贴合设计，因为簧体是S形走向，两端的施力方向并非完全同轴，安装位需要预留对应的导向结构，避免弹簧受压时出现侧向滑移脱出的问题；簧体的每个直线段的长度比例，可以根据实际安装空间的需求调整，不同段的节距也可以做差异化设计，比如需要更大弹力的区段可以适当减小节距、增加有效圈数，需要更大形变行程的区段则可以放大节距，预留足够的压缩空间。在实际选型适配的时候，

　　不能直接套用普通圆柱弹簧的弹力计算公式，因为空间弯折后的簧体受力时，不同区段的形变方向存在耦合，需要通过有限元辅助分析，模拟实际受压状态下各段的应力分布，确认最大应力值低于簧丝材料的屈服强度，尤其是弯折过渡区域的应力值，要预留足够的安全系数，避免长期使用后出现永久变形。这类异形弹簧的建模过程，核心在于空间中心路径的平滑过渡，引导线的拐点处要做圆角过渡，不能出现硬折角，否则扫描生成的簧体会出现几何畸变，后续导出工程图或者做加工编程的时候也会出现误差；簧丝直径的选择要匹配整体轮廓尺寸，过粗的簧丝会导致弯折难度提升，弹力过硬无法满足形变需求，过细的簧丝则会导致整体刚度不足，容易出现侧向失稳。和常规标准弹簧相比，这类定制化异形簧的优势在于可以最大化利用狭窄的异形安装空间，不需要改动周边其他零件的结构就能实现弹性功能，在小型化、集成化的机具设计中，能有效压缩整体结构尺寸，减少不必要的结构冗余。
