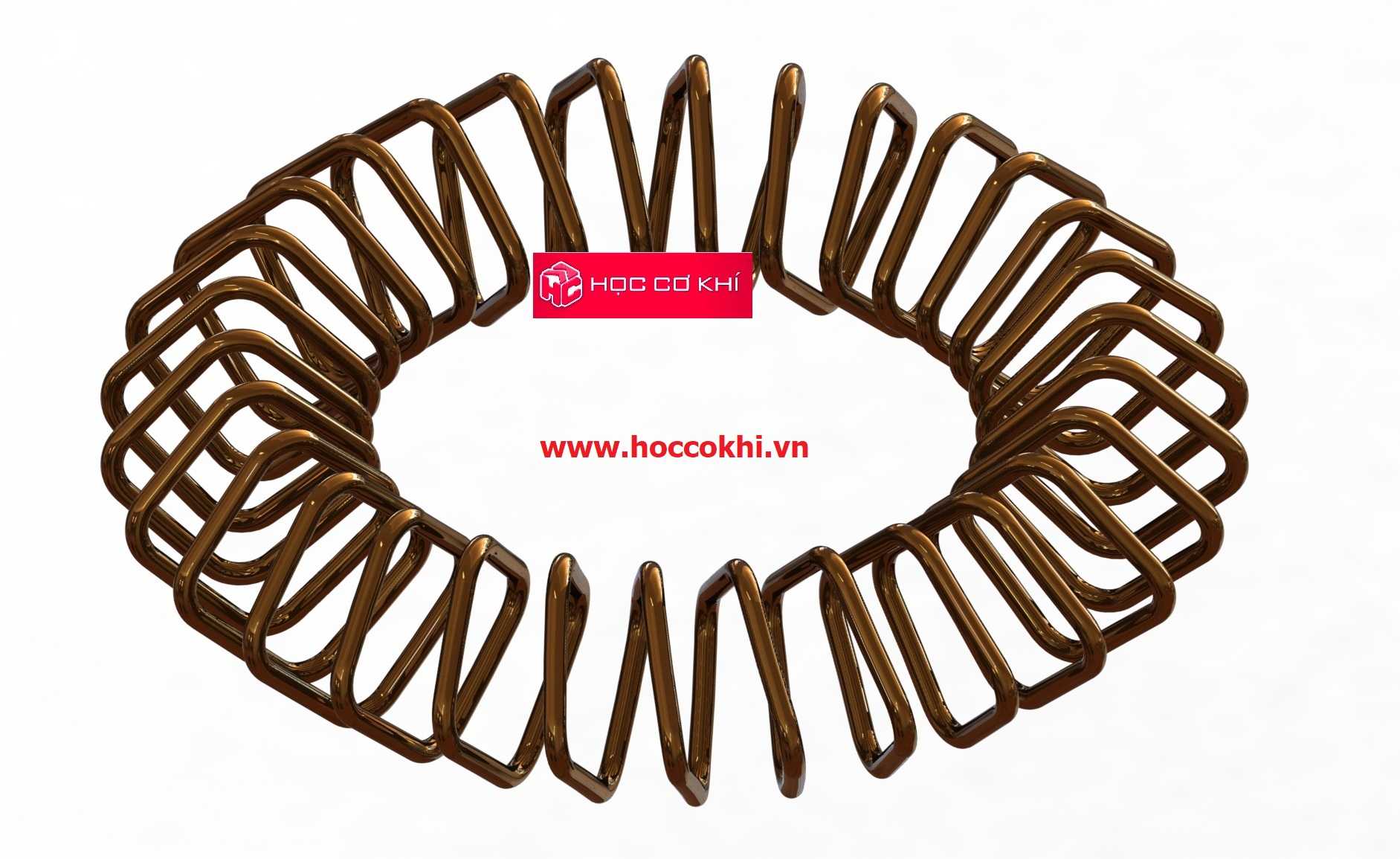

环形矩形截面波形弹簧结构设计

　　这类环形矩形截面波形弹簧，常被应用在轴向安装空间受限的机械传动、密封补偿、轴承预紧场景中，相比普通圆柱螺旋压缩弹簧，它能在相同轴向载荷需求下，将轴向安装高度压缩近三分之一，适配很多紧凑布局的设备腔体内部。从实际工况适配来看，它的环形闭环结构可以直接套在轴类零件外侧，或是嵌入环形安装槽内，不需要额外设置径向定位结构，安装时只要保证槽体的同轴度公差在0.05mm以内，就能避免工作过程中出现偏载、卡滞的问题。

　　设计这类弹簧的时候，首先要明确工作载荷与变形量的匹配关系，矩形截面的簧丝在弯曲成型过程中，截面的应力分布和圆形截面簧丝有明显区别，圆角处的应力集中系数需要控制在1.2以内，否则循环载荷下容易出现疲劳断裂。整个弹簧的波数是根据总变形量和单波刚度计算得出的，每一圈波峰波谷的相位差要保持均匀，相邻波节的高度差不能超过0.03mm，不然压并过程中会出现局部应力过载的情况。

　　从外形尺寸边界来看，这类弹簧的外径要比安装腔的内径小0.2-0.4mm，预留受热膨胀后的径向活动间隙，内径要比配套的轴径大0.15-0.3mm，避免工作过程中簧圈和轴面发生摩擦磨损。簧丝的矩形截面长宽比通常控制在1:1到2:1之间，截面的棱边要做R0.1左右的倒钝处理，既可以减少应力集中，也能避免安装时划伤配套零件的表面。

　　在实际使用场景中，这类弹簧常用来做轴承的轴向预紧，消除轴承滚动体和内外圈之间的游隙，提升轴承的旋转精度，降低运转过程中的振动和噪声；也会用在静密封、动密封结构的补偿环节，当密封件出现磨损后，弹簧的持续弹力可以推动密封件始终贴合密封面，保证密封性能不衰减；在一些离合器、制动器的摩擦片组中，它也能提供稳定的轴向压紧力，保证摩擦副之间的摩擦力矩稳定，避免出现传动打滑的问题。

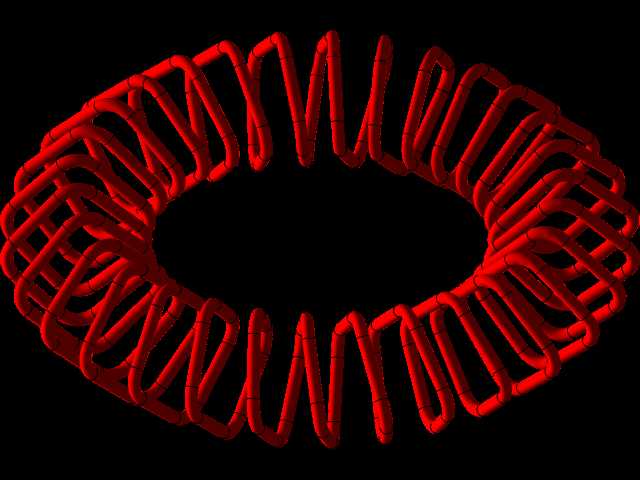

　　建模过程中要注意环形螺旋扫掠的路径参数控制，每一圈的波形起伏要和环形曲率做匹配，不能出现波峰位置径向偏移的问题，矩形截面在扫掠过程中要保持和路径法向垂直，避免出现截面扭转，导致成型后的弹簧各圈受力不均。完成建模后还要做干涉检查，模拟弹簧从自由高度到压并高度的整个变形过程，确认各圈簧丝在压缩过程中不会出现互相剐蹭的情况，压并时的总高度要比设计要求的最小安装高度小0.1mm左右，保证极限工况下弹簧不会被压并失效。

　　从材料适配角度，这类弹簧通常选用弹簧钢、不锈钢或者铜合金材料，根据使用环境的温度、腐蚀程度选择对应的表面处理方式，普通工况下做发黑处理即可，有防腐需求的可以做镀镍、钝化处理，高温工况下要选用耐高温的合金材料，保证弹簧的刚度不会随温度升高出现大幅衰减。安装时要注意弹簧的受力方向必须和环形轴线重合，不能出现偏斜载荷，否则会导致局部波峰过早出现塑性变形，缩短弹簧的使用寿命。
