双孔连接式机械杠杆支撑构件

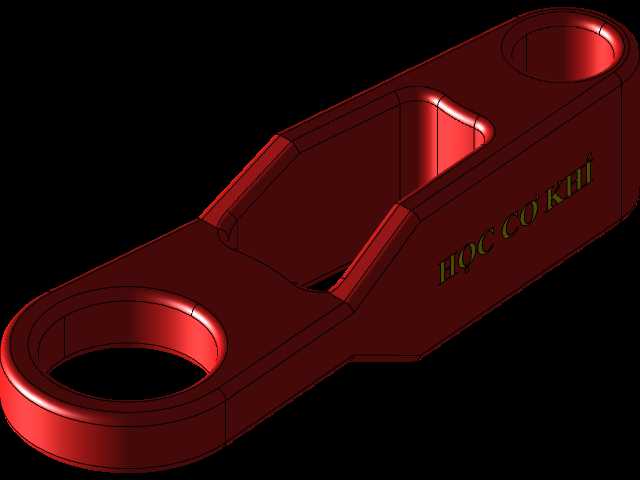

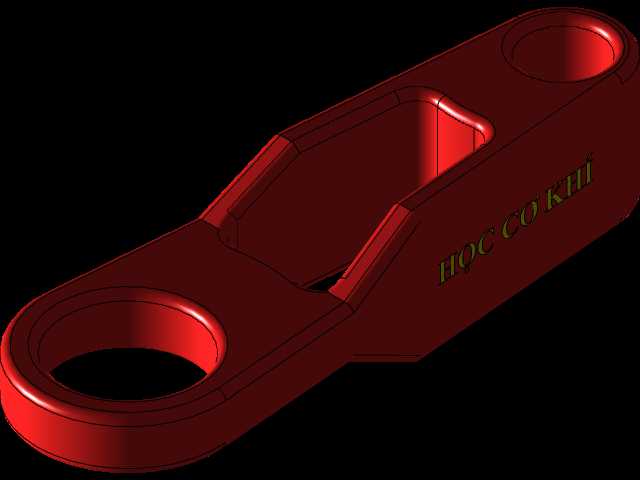

　　该构件属于机械传动系统中的杠杆类连接支撑零件，常见于轻工自动化生产线、小型内燃机配气机构、工装夹具的压紧联动单元中，承担力的传导、行程换向以及相邻部件的铰接支撑作用。从实际工况适配来看，这类零件多承受周期性的交变载荷，一端铰接固定机架端，另一端连接执行动作端，中间的镂空槽位用于容纳联动的拨销或者滑块，将直线往复动作转化为摆角动作，或是将小行程的推力放大为大行程的摆动力，在手动工装夹具里，这类结构常被用作快速压头的杠杆臂，操作人员施加较小的握力即可通过杠杆比放大输出足够的压紧力，满足工件装夹的夹持力需求，避免装夹过程中工件出现窜动。

　　从结构设计逻辑来看，两端的同轴通孔为铰接安装位，孔位的内径公差需匹配对应规格的铰接销轴，装配后需保证铰接转动无卡滞，同时孔位的端面与孔轴线的垂直度需要控制在合理范围内，避免装配后出现偏载导致销轴异常磨损。构件主体采用变截面的流线型过渡设计，并非等厚度的直臂结构，在靠近受力较大的固定铰接端位置，截面厚度做了加厚处理，向动作输出端逐步平滑过渡，既保证了整体的结构刚度，在承受额定载荷时不会出现塑性变形，又尽可能削减了非受力区域的材料余量，降低零件自身重量，减少动作过程中的惯性冲击。中间的内凹镂空槽并非减重设计，其槽宽尺寸与配套的拨销直径呈间隙配合，槽的内侧壁做了圆角过渡，避免应力集中在槽的边角位置，长期受交变载荷作用下出现疲劳裂纹，槽的深度方向贯穿构件主体上半部分，保证拨销在槽内滑动时不会出现脱出问题，同时槽的走向匹配杠杆摆动过程中拨销的运动轨迹，不会出现运动干涉。

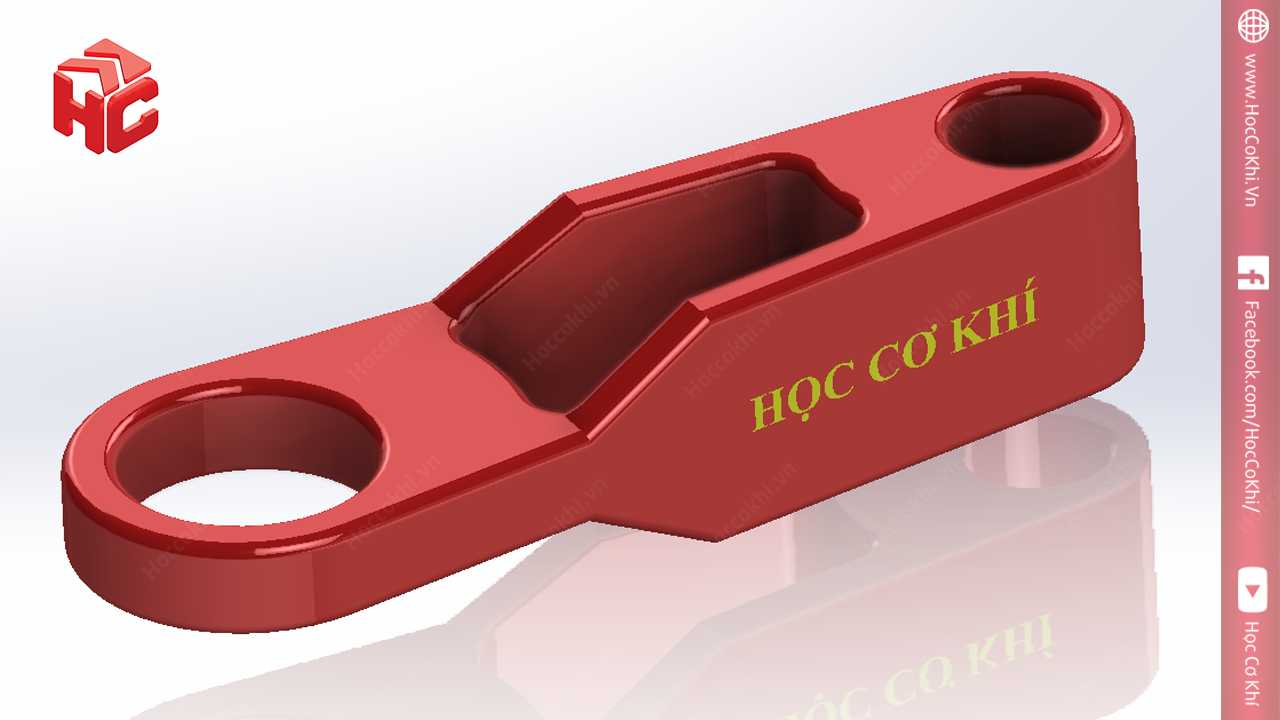

　　从安装边界来看，零件的整体外轮廓无突出的尖锐棱角，所有外边缘都做了倒钝处理，避免装配过程中划伤操作人员，同时也减少了应力集中点。两个铰接孔的中心距是核心安装尺寸，直接决定了杠杆的传动比以及动作行程范围，设计时需要匹配整套机构的行程需求核算中心距数值，孔位的中心高需要与相邻铰接部件的安装高度保持一致，保证整套联动机构处于同一平面内，避免出现附加的扭转力矩。零件的厚度方向尺寸需要匹配安装位的轴向间隙，装配后两端加装轴用挡圈或者限位套，防止杠杆工作过程中出现轴向窜动，影响动作精度。零件的表面处理多采用氧化发黑或者喷塑工艺，图中展示的红色外观多为喷塑处理层，既可以提升零件的防锈能力，适配车间多油污、多切削液的工作环境，也能在装配检修时快速识别该类联动构件，提升设备维护的效率。

　　在建模过程中需要重点关注几个工艺性细节：所有的铸造圆角需要统一匹配铸造工艺的最小圆角要求，避免铸造过程中出现浇不足或者冷隔缺陷；铰接孔的位置需要预留后续机加工的余量，保证孔位的尺寸精度与表面粗糙度满足铰接转动的要求；中间镂空槽的内侧拔模角度需要符合模具开模方向，避免脱模时出现拉伤；零件的壁厚需要尽可能保持均匀，避免壁厚差异过大导致铸造冷却过程中出现缩孔、变形等缺陷，影响零件的结构强度。这类零件虽然结构不算复杂，但是作为传动链路中的关键受力件，任何尺寸偏差或者结构缺陷都可能导致整套机构出现动作卡滞、受力断裂等问题，设计时需要结合实际受力情况做有限元应力校核，重点关注孔位周边、槽位边角等应力集中区域的安全系数，保证零件在额定载荷下的使用寿命满足设备的设计使用周期要求。
