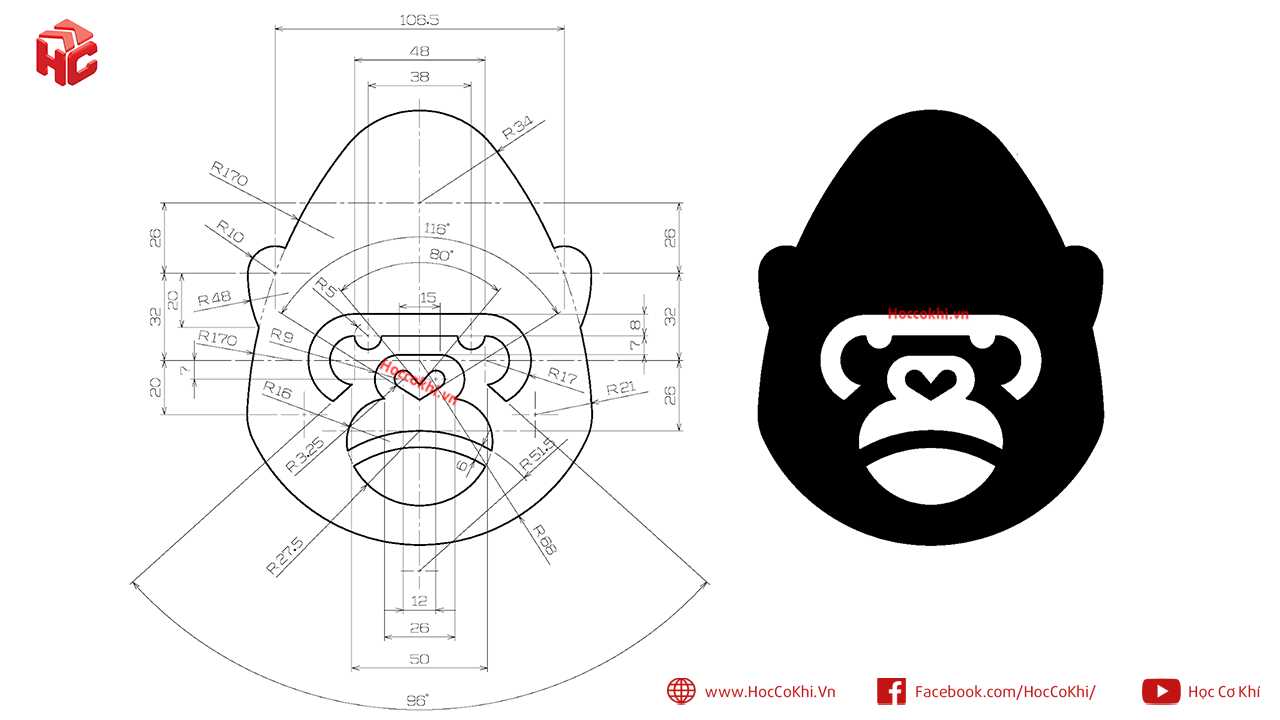

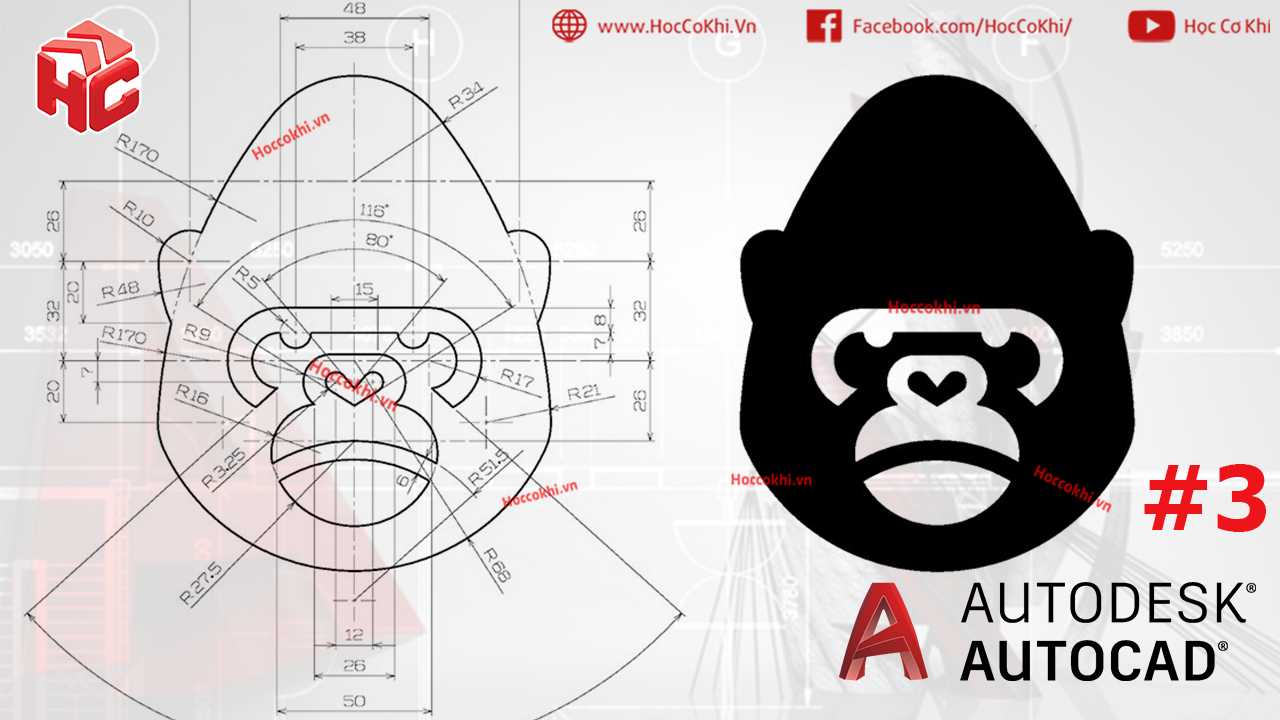

金刚形象卡通标识二维线稿设计图

　　该设计以经典金刚猩猩形象为核心原型，采用对称式构图完成整体轮廓规划，所有曲线段均通过圆弧与直线段平滑衔接，避免出现尖角突变的轮廓断点，保证后续加工或印刷过程中不会出现应力集中或套色偏差问题。从实际应用场景来看，该类线稿图案可适配潮玩周边的表面丝印、文创产品的激光打标、工装夹具的定位标识雕刻、车间安全警示标识的图案基底等多个工业与文创结合的场景，不同应用场景下可根据实际安装边界对图案进行等比例缩放，不会出现线条变形或比例失调的问题。

　　设计过程中首先确定了整体轮廓的纵向对称轴，所有外轮廓控制点均沿对称轴左右对称分布，头部顶端采用大半径圆弧收顶，两侧耳部轮廓采用三段相切圆弧完成过渡，面部区域的眉眼结构采用内凹式圆弧组合，既保留了金刚形象的辨识度，又避免了过小的内凹圆角导致加工时刀具无法进入的问题。口鼻区域的爱心形装饰元素采用两段对称圆弧拼接而成，所有内部线条的线宽统一设置为外轮廓线宽的二分之一，保证图案缩放至不同尺寸时都能保持清晰的层级关系，不会出现线条糊成一团的情况。

　　从尺寸边界来看，该线稿的整体长宽比控制在1:1.2左右，横向最大宽度位于两侧耳部的最外端点，纵向最大高度位于头顶顶端到下巴底端的垂直距离，所有内部结构的最小圆角半径不小于整体高度的2%，适配常规的激光雕刻、丝网印刷、数控铣削等加工工艺的最小加工精度要求，不需要额外做工艺补正即可直接导入加工设备使用。在三维建模环节中，该线稿可直接作为草绘截面导入建模软件，通过拉伸、倒角等基础特征即可完成实体模型的创建，也可作为贴图映射到曲面模型表面，完成产品外观的装饰设计。

　　实际生产应用中，该图案可根据不同的基材调整线条的雕刻深度或印刷厚度，应用在金属基材表面时，可采用阳极氧化填色的工艺完成色彩填充，应用在塑料基材表面时可采用模内注塑的方式将图案直接集成在产品表面，避免后期印刷出现掉漆磨损的问题。设计时特意规避了过于细碎的装饰元素，所有内部结构的线条间距均大于0.5mm（按1:1比例输出时），即使缩小至硬币大小也能清晰分辨出金刚的面部特征，放大至数米尺寸的户外标识时也不会出现线条比例失衡的问题。

　　针对机械加工场景的使用需求，线稿中所有的尺寸标注均采用统一的标注规范，圆弧半径、直线段长度、角度参数都有明确的数值标注，不需要设计人员重新测量即可直接提取参数进行建模或编程，减少了二次设计的工作量。对称式的结构设计也方便在加工时采用分中定位的方式找正工件，降低装夹找正的时间成本，批量加工时能有效提升生产效率，减少单件加工的辅助时间。
