立式双安装耳轴座支撑结构件

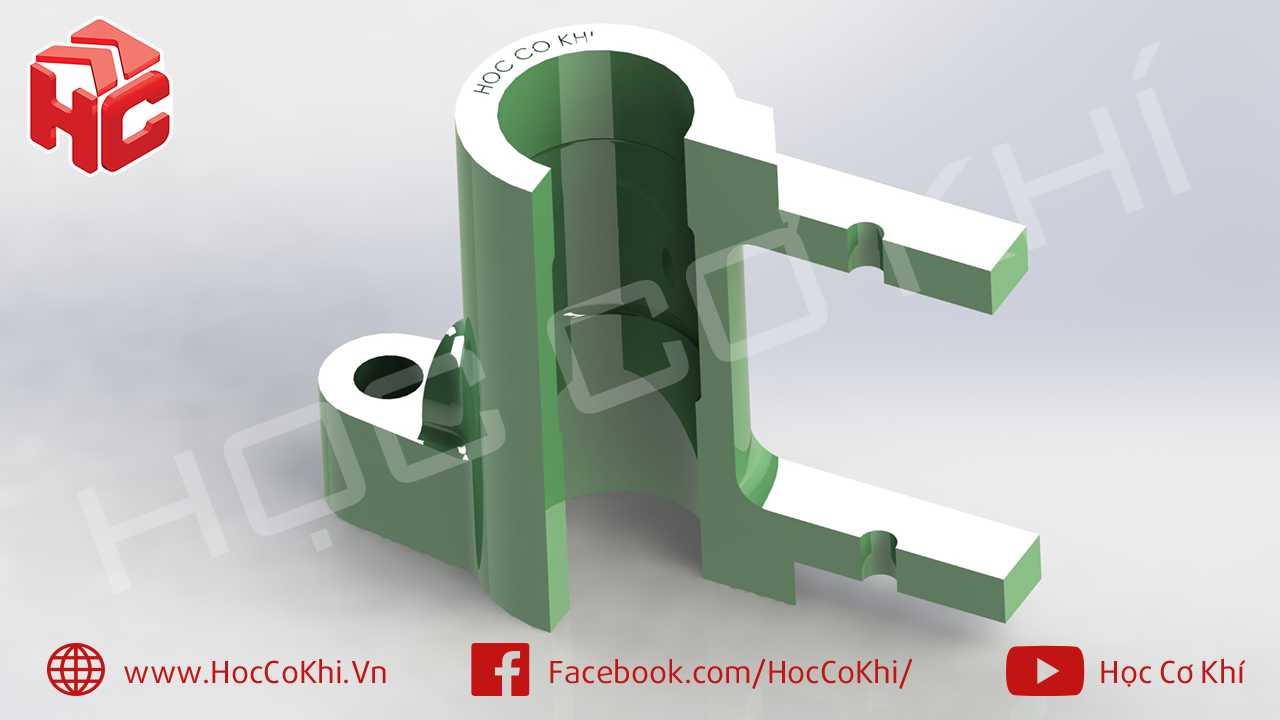

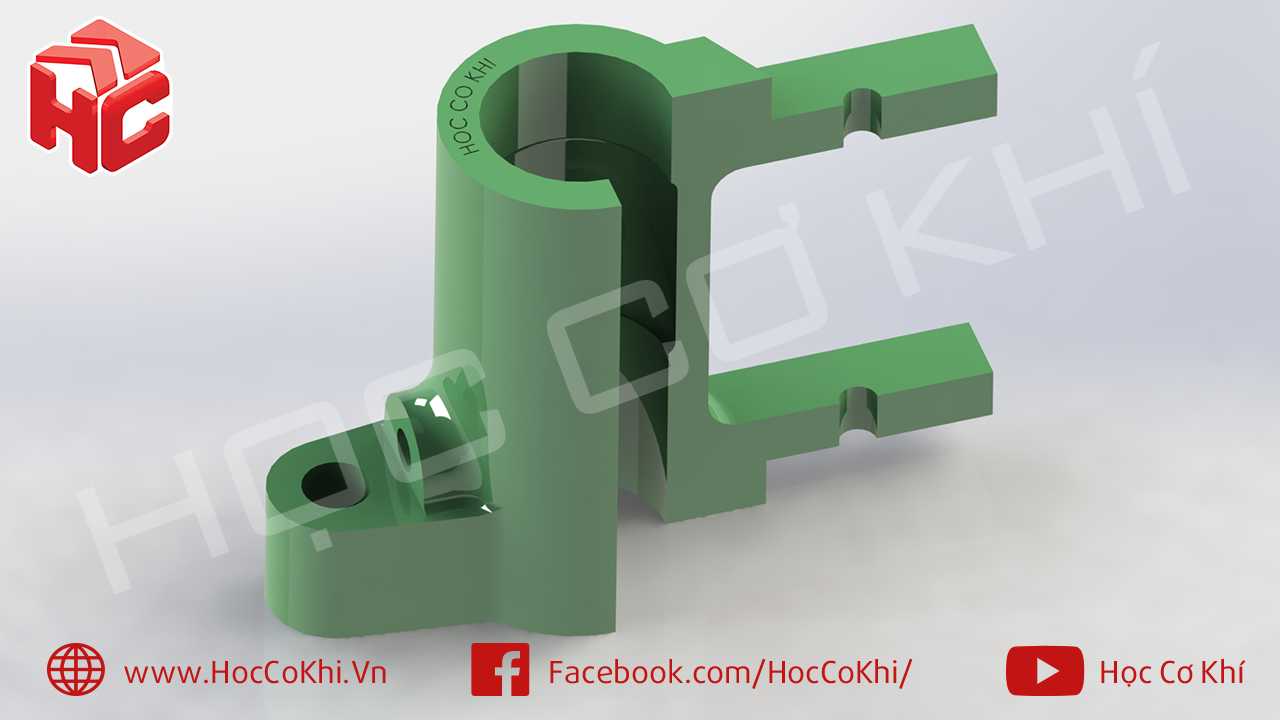

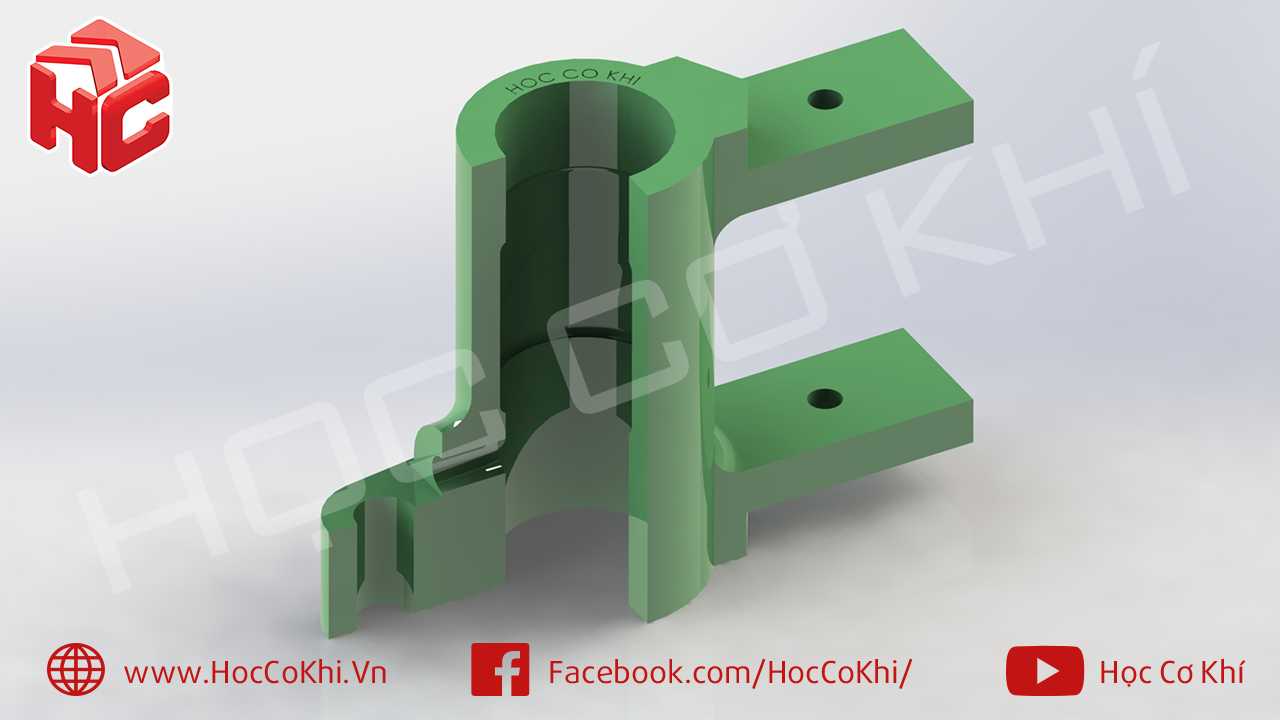

　　该结构件属于设备机架上的立式支撑类部件，核心功能是为穿入的回转轴提供稳定的径向支撑，同时通过两侧伸出的安装耳完成自身在设备机架上的固定，常见于轻工输送设备、小型专用工装、半自动装配工位的摆动机构中，作为转轴的承载基座使用，承担转轴转动过程中的径向载荷与小幅轴向窜动限位，避免转轴运行过程中出现偏摆、晃动，保障相连的摆臂、拨叉等执行件的运动精度。从结构设计逻辑来看，主体采用立式空心筒身作为核心承载段，内孔为整圆光面设计，加工时需保证内孔圆柱度与表面粗糙度，适配配套的衬套或者直接与光轴配合，筒身外壁做了不等厚的加强过渡，在靠近安装耳的位置壁厚适当增加，抵消安装耳受力时对筒身产生的弯矩，避免长期受载后筒身出现变形导致内孔卡滞。

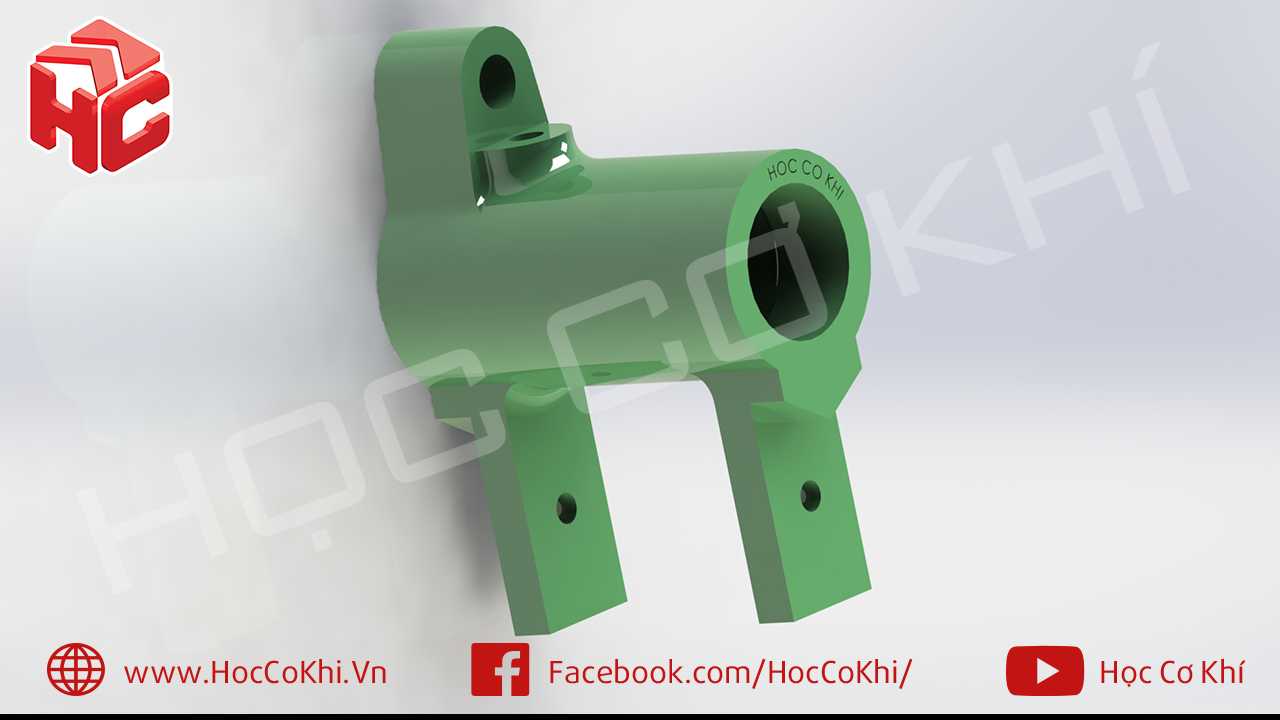

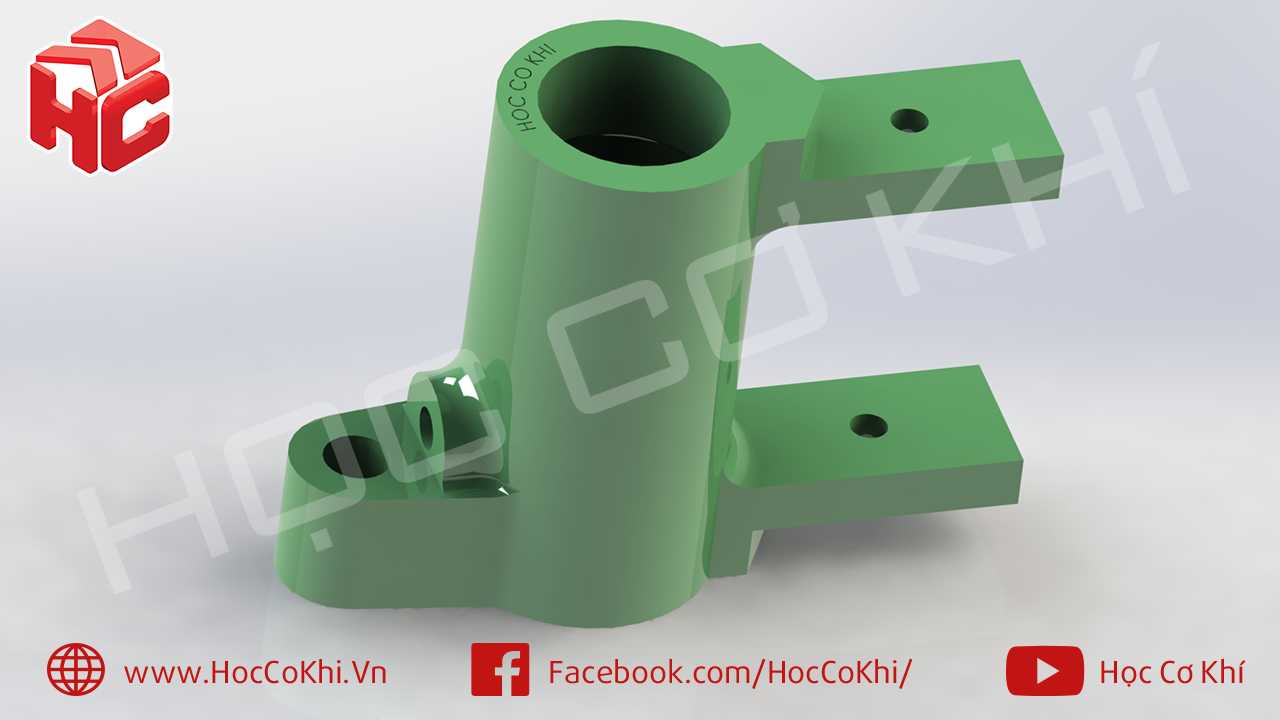

　　两侧的安装耳采用上下平行布置的平板结构，每片耳板上都预制了光孔安装位，安装时可通过螺栓穿过孔位将整个部件锁固在设备的立板或者型材机架面上，上下双片耳板的设计相比单耳结构，能大幅提升连接的抗倾覆能力，即使转轴端受到侧向冲击力，也不会出现支座松动歪斜的情况。筒身下部一侧延伸出带孔的凸台结构，该位置可用于安装限位螺钉、位置传感器触发块或者润滑油嘴，为配套的辅助元件预留安装空间，无需后期在主体上额外钻孔攻丝，减少现场改制的工作量。从安装边界来看，该部件的安装基准面为两侧耳板的背面，安装时需保证该平面与机架安装面完全贴合，避免出现间隙导致装配后筒身内孔与转轴轴线不垂直；筒身的轴向高度决定了转轴的安装中心高，选型时需匹配对应机构的中心高要求，

　　两侧耳板的孔位间距为固定值，适配常见的型材安装孔距，可直接在标准铝型材或者钢板机架上装配，无需额外调整孔位。建模过程中，先通过拉伸命令生成主体筒身的基础轮廓，再分别拉伸两侧的安装耳板，对耳板与筒身的衔接位置做圆角过渡消除应力集中，之后处理下部的凸台结构，最后对所有安装孔、内孔做切除特征，建模时需注意各特征的拔模角度适配铸造或者3D打印的工艺要求，壁厚保持均匀避免出现缩孔或者打印翘曲的问题，所有棱边的倒角尺寸统一，既避免装配时割手，也能去除加工毛刺。实际应用中，这类支撑座的受力工况多为中等载荷、低转速的摆动场景，不需要配套高精度的轴承，直接采用铜套或者工程塑料衬套即可满足使用需求，维护时只需定期通过预留的注油位置添加润滑脂，

　　就能保证长期运行无卡滞，相比一体式铸造的复杂支座，该结构加工难度低，安装便捷，在中小型自动化设备的改造、非标工装的制作中应用十分广泛，设计时可根据实际的轴径大小、安装空间调整筒身直径与耳板长度，快速衍生出适配不同工况的变体结构。
