简易带挡条输送机构三维建模教程

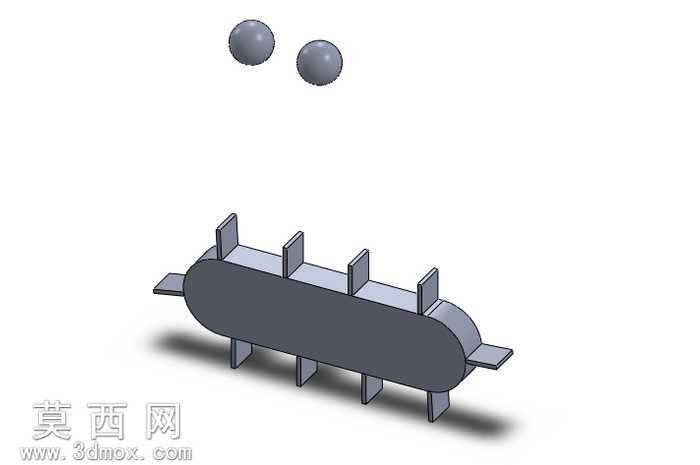

本次建模围绕简易带挡条的输送系统展开，首先梳理整体设计思路：该输送机构主要用于小规格物料的定向间歇输送，通过带挡条的环形输送结构实现物料的等距推送，整体结构紧凑，适合小型自动化生产线的物料转运场景。建模初期先确定核心参数，包括输送主体的长度、两端辊轴的直径、挡条的间距与高度，先绘制主体轮廓草图，将输送主体的长圆形截面通过拉伸命令生成基础基体，两端的伸出轴段单独绘制草图后与主体做合并特征，保证轴段与主体的同轴度符合装配要求。随后进行挡条结构的建模，先绘制单个挡条的矩形截面草图，拉伸生成单个挡条实体后，通过线性阵列命令按照预设的等距参数完成所有挡条的排布，阵列过程中严格校验挡条间距，保证后续输送物料时的步距一致，避免出现物料卡滞或间距不均的问题。两端的球形端盖结构单独建模，通过旋转凸台命令生成球体特征后，与主体两端的轴段做同轴配合，既可以起到轴向限位的作用，也能让整体外观更规整。材质配置阶段，输送主体与挡条选用哑光深灰色工程塑料材质，调整材质的粗糙度与反光参数，模拟工业常用的PVC输送材质质感，两端轴段与球形端盖选用浅灰色金属材质，添加轻微的金属反光效果，区分不同部件的材质属性。渲染阶段添加柔和的环境光，调整视角为斜45度等轴测视角，让整体结构的各个部件都能清晰呈现，同时添加柔和的地面阴影，增强模型的立体感。建模过程中同步梳理操作步骤，将草图绘制、特征生成、阵列操作、材质赋予的全流程拆解为分步教学内容，方便学习者跟着操作逐步完成整个输送系统的建模，掌握输送类设备的基础建模逻辑与参数设置技巧，理解输送结构的核心设计要点，包括挡条排布的参数计算、主体与轴段的配合设计、不同部件的材质区分方法，为后续更复杂的输送设备建模打下基础。
