汽车悬架转向节结构三维设计作品

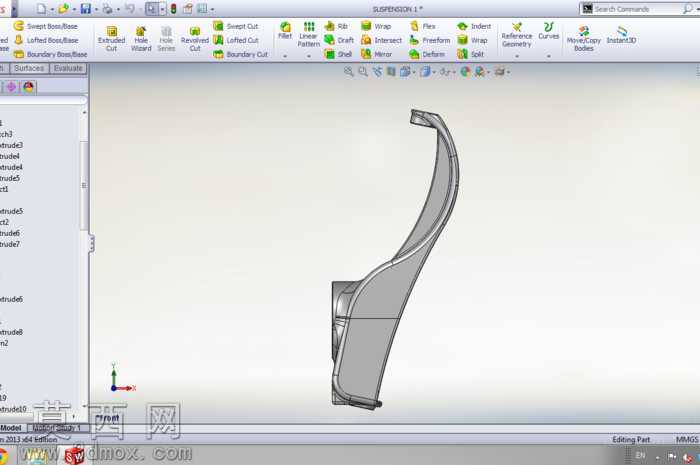

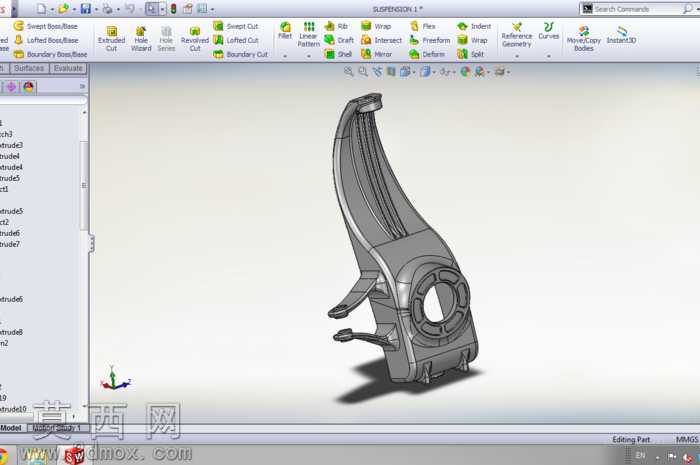

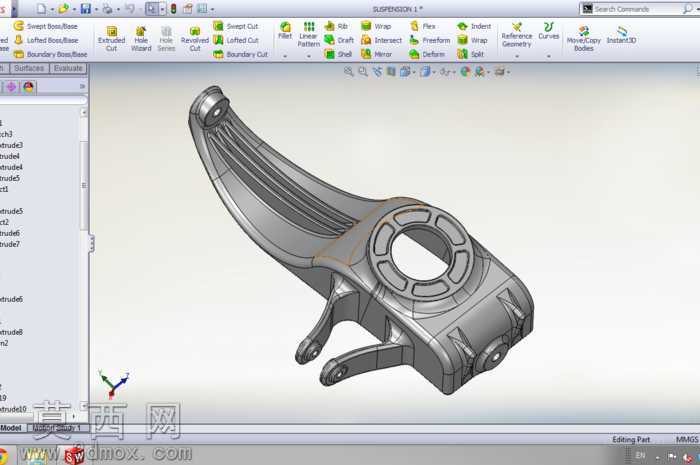

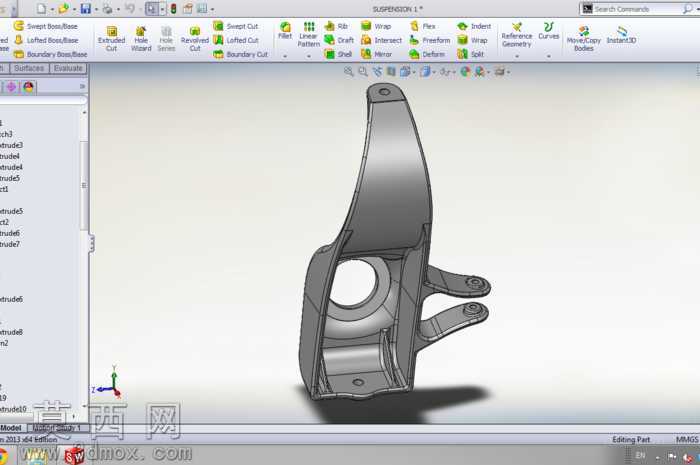

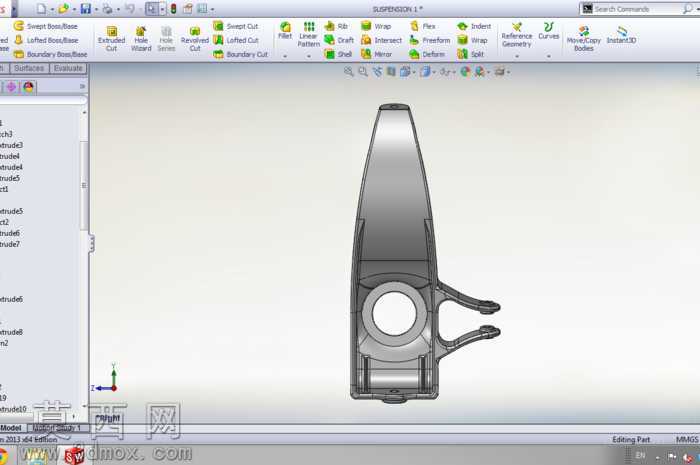

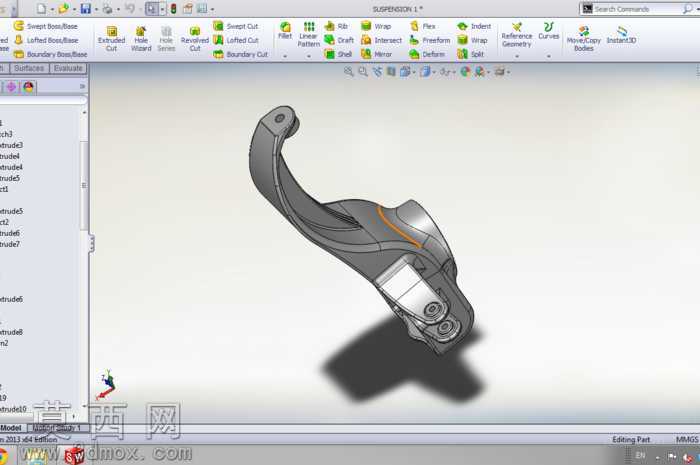

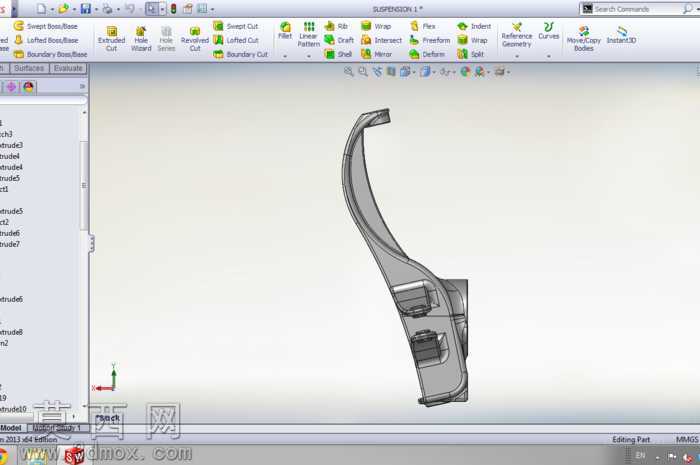

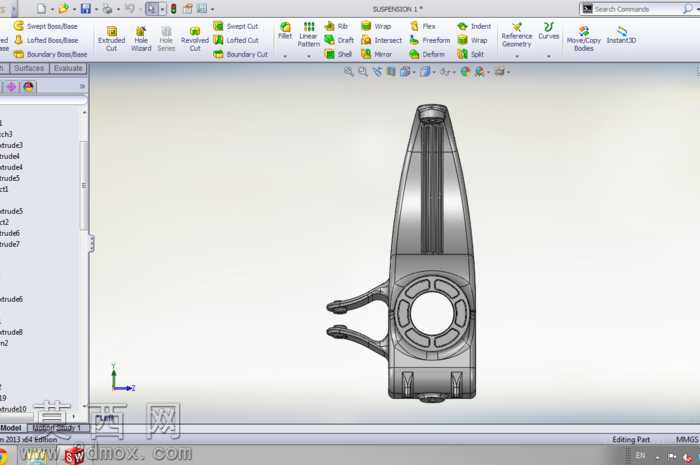

本作品为汽车悬架系统核心部件转向节的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先针对转向节的承载功能需求进行基准定位，以整车悬架安装匹配参数为核心依据，先绘制主安装座的轮廓草图，通过拉伸、切除等基础特征命令构建出中心轴承安装孔的环形主体结构，该部位作为转向节与轮毂轴承配合的核心区域，建模时严格控制孔径公差与安装端面的平面度特征，确保后续装配的契合度。针对转向节延伸出的摆臂连接支耳结构，采用多基准面交叉定位的方式绘制支耳轮廓，通过放样、筋特征命令构建出支耳与主体连接部位的加强筋结构，筋条的走向完全贴合部件受力传导路径，在降低部件整体重量的同时保障结构强度，避免车辆行驶过程中交变载荷引发的结构断裂风险。建模过程中对转向节上的减震器安装位、转向拉杆连接孔、制动系统固定点等功能结构逐一进行特征细化，对所有安装孔位添加同轴度、位置度的几何约束，对连接部位的过渡圆角进行统一参数化设置，避免应力集中问题影响部件使用寿命。材质设定阶段参考汽车转向节常用的锻造铝合金或球墨铸铁材质属性，为模型赋予对应金属材质，调整材质的粗糙度、反光度参数，还原金属锻件的表面质感，渲染阶段采用软件内置的工程渲染模式，清晰呈现部件的结构轮廓、筋条布局与安装点位，方便设计人员直观查看结构合理性。设计思路上遵循汽车底盘部件的轻量化与高强度平衡原则，在保障所有安装接口尺寸符合整车悬架匹配要求的前提下，对非承载区域进行合理的结构减重，主体部位的壁厚采用渐变式设计，承载区域壁厚加大，非承载区域适当缩减壁厚，整体结构完全满足悬架系统转向动作的运动空间需求，不会与周边的悬架摆臂、减震器、制动卡钳等部件发生运动干涉，可用于汽车底盘悬架系统的结构验证、装配模拟以及后续的工程分析参考，后续还可基于该模型拓展匹配对应的上叉骨、下摆臂等关联悬架部件，完成整套悬架结构的装配建模工作。
