锻造铝合金赛车发动机活塞结构设计

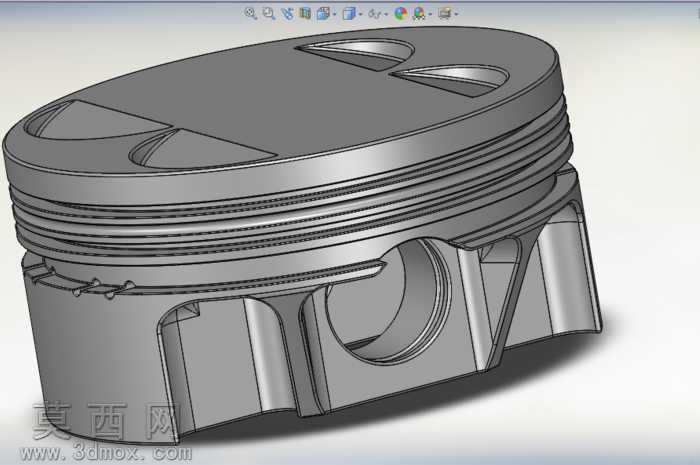

本作品为面向赛车动力系统打造的锻造铝合金活塞三维设计方案，建模阶段依托参数化设计逻辑完成全结构特征构建，首先针对赛车高转速、高爆发压力的工况需求，确定活塞的整体轮廓尺寸，包括头部直径、裙部高度、销座间距等核心参数，同步完成活塞顶部燃烧室凹坑、气门避让槽的特征布局，四个对称分布的避让槽可避免活塞在上止点位置与进排气门发生运动干涉，凹坑造型则匹配赛车发动机的压缩比设定，优化燃烧室内的混合气流动形态。活塞环槽区域采用多道环槽分层设计，依次布置气环与油环的安装位，环槽的宽度、深度以及槽间岸厚均经过受力校核，保证高温高压下环槽的结构强度，同时为活塞环的密封、刮油功能预留合理的配合间隙。活塞销座部分采用加厚支撑结构，两侧设置对称的加强筋连接销座与活塞裙部，分散活塞销传递的爆发压力载荷，避免应力集中导致的结构开裂，销孔内部设计有润滑油道预留位，可在工作过程中为活塞销与销孔的配合面提供润滑，降低摩擦磨损。裙部采用轻量化的镂空减材设计，在保证导向精度与侧向力承载能力的前提下，尽可能去除非承载区域的材料，降低活塞整体往复运动质量，减少发动机高转速运转时的往复惯性力，提升动力响应速度。材质设定阶段选用锻造铝合金作为活塞的基材，该材料具备密度低、热传导性好、高温强度保留率高的特点，可适应赛车发动机持续高负荷运转的工作温度环境，渲染阶段通过金属材质参数调整，还原锻造铝合金表面的细腻金属质感，同时对棱边、配合面等位置做精细化处理，清晰呈现各结构的边界特征。整个设计过程同步完成了运动干涉模拟与结构受力仿真验证，确保活塞在全行程运动过程中与气缸、连杆、气门等周边部件无运动冲突，各部位的应力分布均处于材料许用应力范围内，兼顾轻量化设计与结构可靠性，可直接用于后续的工程样件试制与性能测试。
