高性能锻造铝连杆结构设计方案

　　在往复式内燃机的动力传递链路中，连杆是连接活塞与曲轴的核心受力构件，其结构合理性直接决定动力输出效率与整机运行可靠性，这款锻造铝连杆的设计，正是针对民用改装、赛事竞技场景下原厂连杆强度冗余不足、重量偏大的痛点展开。从实际装车场景来看，该连杆可适配高转速自然吸气、中小排量涡轮增压的赛车动力单元，也可作为民用性能车售后替换部件，解决原厂铸造连杆在高爆压工况下易出现杆身弯曲、大头端变形的失效问题。

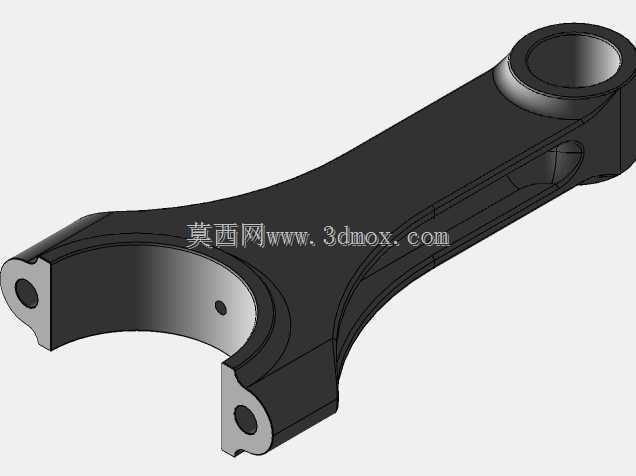

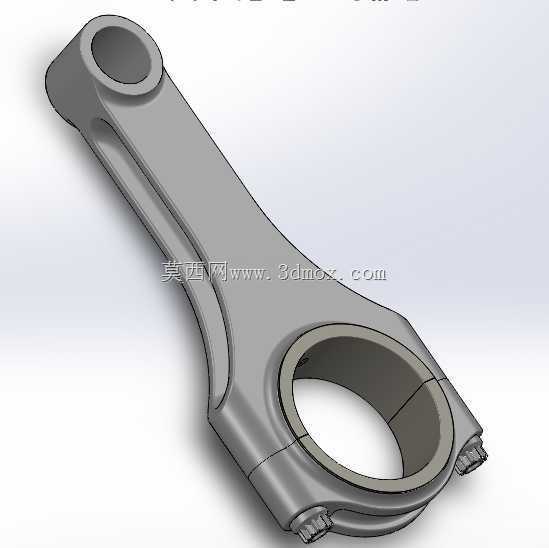

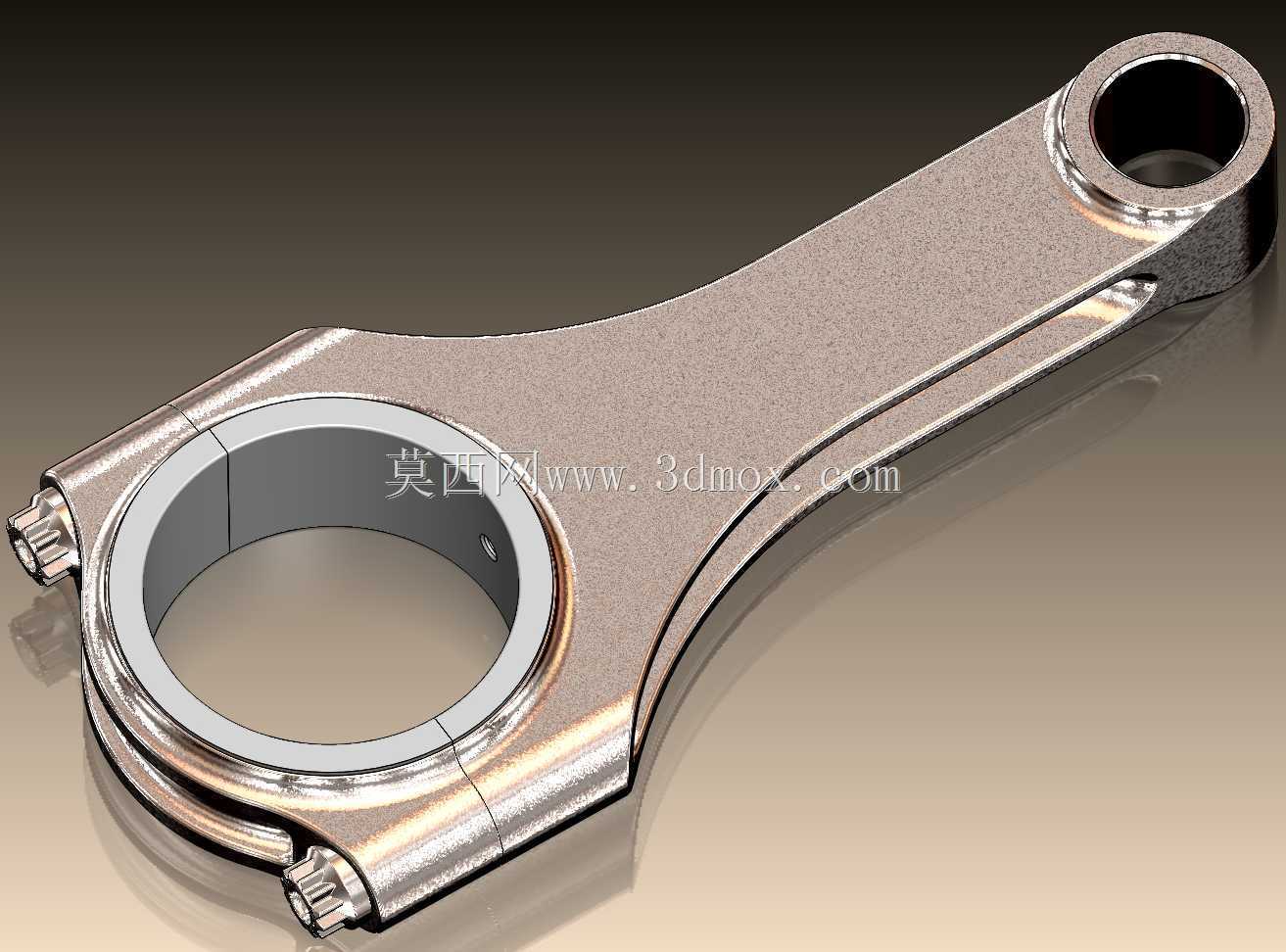

　　设计阶段首先围绕受力边界做参数校核：连杆工作过程中需要交替承受活塞往复运动带来的拉伸载荷、燃烧做功瞬间的冲击压缩载荷，以及高转速下的惯性力载荷，因此杆身采用了变截面工字型结构，在保证纵向抗弯、抗扭截面系数满足12000rpm转速下受力要求的前提下，尽可能去除非受力区域的材料冗余，相比同尺寸钢制连杆减重可达35%以上，有效降低曲轴运转的往复惯性质量，提升动力响应速度。杆身与大小头的过渡区域采用大圆弧平滑过渡，避免机加工过程中出现应力集中点，从结构根源上减少疲劳裂纹萌生的概率。

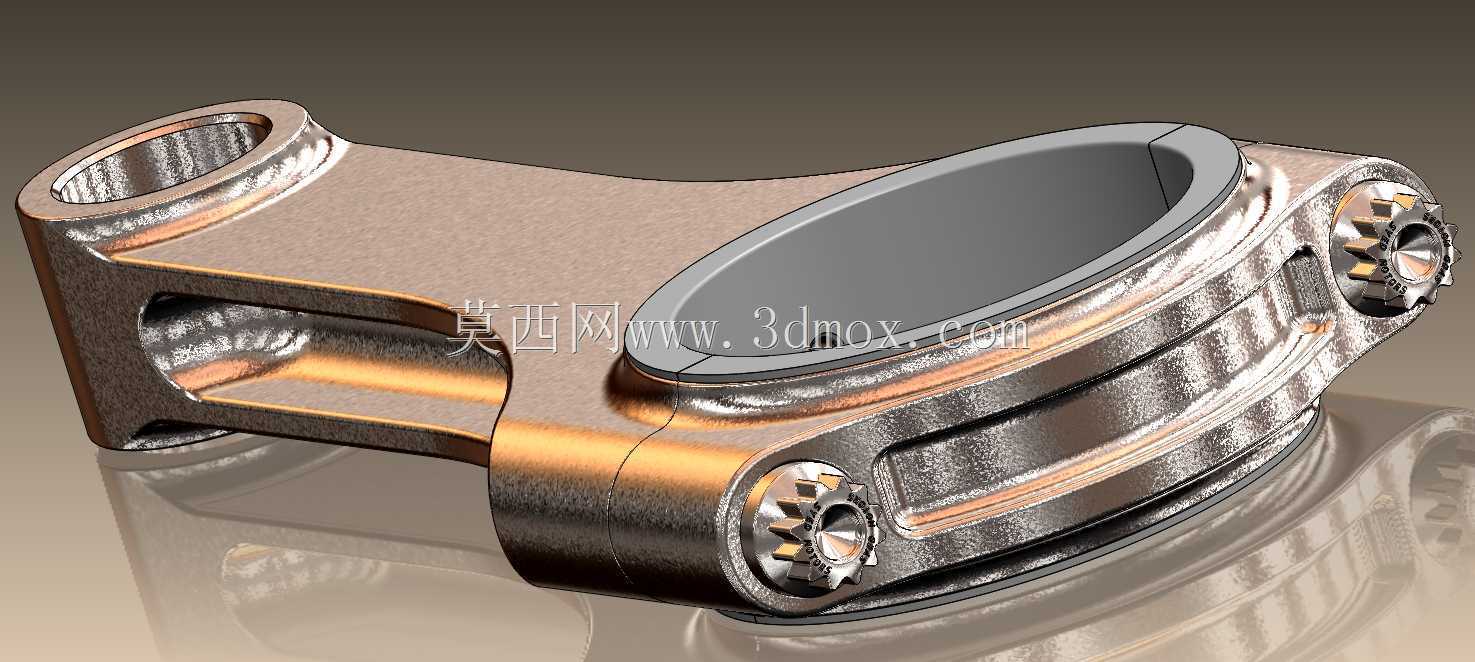

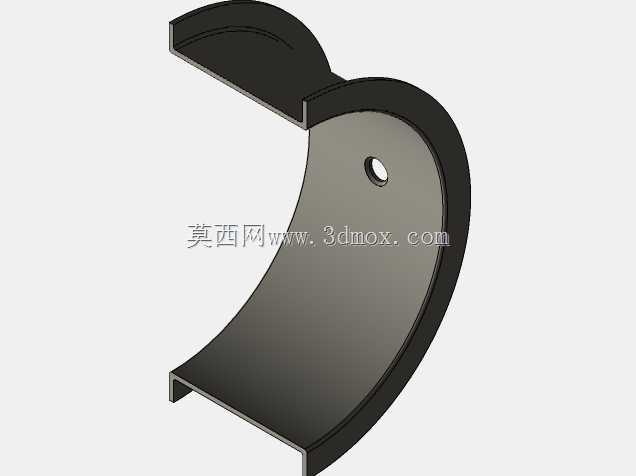

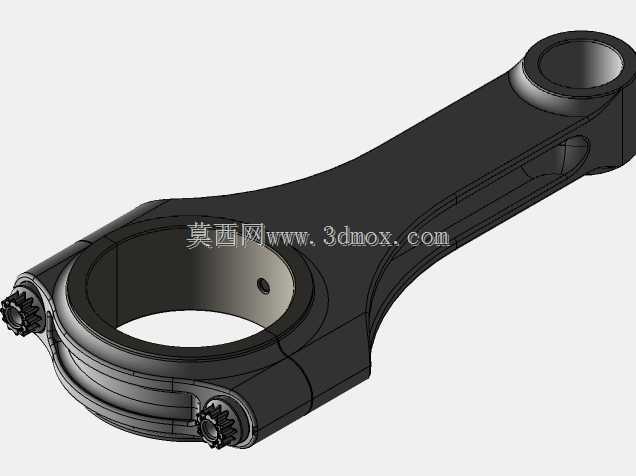

　　尺寸与安装边界的设定完全遵循量产发动机的装配公差要求：小头端衬套孔与活塞销的配合间隙控制在0.008-0.012mm区间，适配直径22mm的标准性能级活塞销，衬套采用铜基合金材质，表面预留储油槽结构，保证高速往复运动过程中的润滑可靠性，避免活塞销与衬套出现干磨烧蚀。大头端采用斜切口分体式设计，配合高强度连杆螺栓实现轴瓦的压紧定位，拆分面的锯齿形定位结构可保证大扭矩工况下上下轴瓦盖不会出现错位，大头孔与曲轴连杆轴颈的配合公差严格控制在IT5级，装配后轴瓦的过盈量符合性能发动机的装配规范，无需额外加工即可直接适配对应规格的锻造曲轴。

　　从功能特性来看，锻造铝合金材质的选用兼顾了强度与轻量化需求，基体经过模锻成型后内部金属流线连续完整，沿杆身受力方向分布，相比切削加工的连杆抗疲劳强度提升40%以上，杆身表面做喷丸强化处理，进一步抵消表层残余拉应力，提升交变载荷下的使用寿命。大头端两侧设计有定位凹槽，可与轴瓦的定位凸点精准配合，防止发动机运转过程中轴瓦出现转动移位导致的润滑失效；杆身中部预留有润滑油道的加工基准位，可根据不同机型的润滑需求打通油道，实现活塞销与小头衬套的压力润滑，适配更高强度的持续高负荷运转场景。

　　实际选型匹配过程中，需要注意该连杆的中心距尺寸需与原机连杆保持一致，避免改变发动机压缩比；连杆螺栓的拧紧力矩需严格按照锻造螺栓的力矩要求执行，采用转角法拧紧保证螺栓预紧力均匀，避免出现螺栓伸长或轴瓦变形问题。相比原厂铸造连杆，这款锻造铝连杆在重量控制上的优势可有效降低曲轴的动平衡校正难度，装配后整台发动机的转速攀升速度明显提升，适合赛道日竞技、街道性能改装等对动力响应和可靠性有较高要求的使用场景，也可作为售后改装连杆的结构设计参考，为同类型构件的参数优化提供可落地的三维结构参照。
