等节距圆柱螺旋压缩弹簧三维建模作品

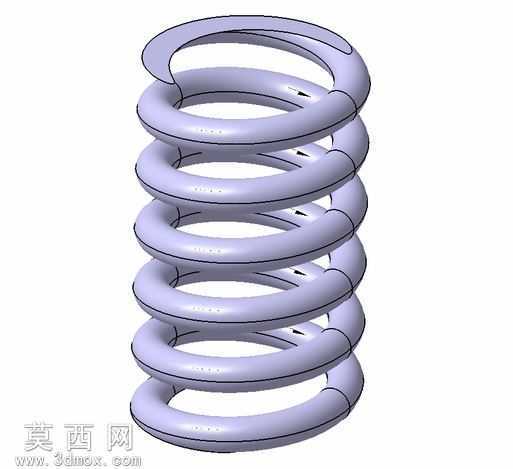

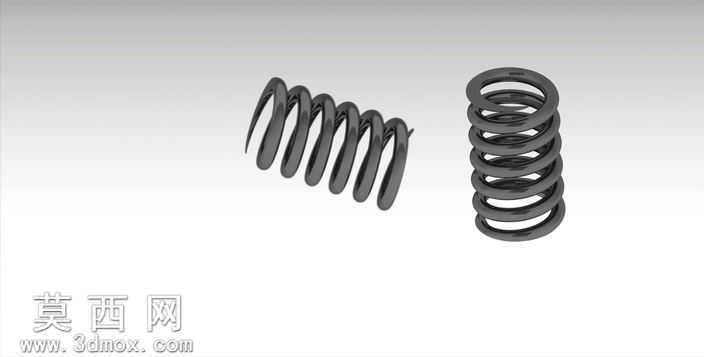

本作品为等节距圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程以机械设计标准中圆柱螺旋压缩弹簧的尺寸规范为核心依据，首先确定弹簧的中径、线径、有效圈数、支承圈数、自由高度等核心参数，通过三维建模软件的螺旋线扫描功能完成主体簧圈的构建：首先绘制匹配弹簧线径的圆形截面草图，再生成与弹簧中径、节距、总圈数完全匹配的螺旋引导线，引导线的首尾端设置平滑过渡段，匹配弹簧两端并紧磨平的支承圈结构，避免扫描特征出现畸变或断连。建模过程中严格控制螺旋线的升角参数，确保每一圈簧丝的间距均匀一致，两端的支承圈部分通过螺旋线节距渐变调整，实现端部簧圈逐渐并紧的结构，同时对支承圈的端面进行平面切除处理，还原实际弹簧两端磨平、保证支承端面与弹簧轴线垂直的工艺特征，让模型符合实际加工后的弹簧形态。材质与渲染层面，模型赋予了弹簧钢对应的金属材质，调整材质的漫反射、高光与粗糙度参数，还原弹簧钢经表面处理后的淡紫灰金属质感，边缘添加细微的高光线条，突出簧丝的圆柱轮廓与螺旋走向，渲染时采用柔和的侧方打光，清晰展现每一圈簧圈的层叠结构与空间形态，避免阴影过重遮挡弹簧的结构细节。结构设计上，模型完整还原了圆柱螺旋压缩弹簧的力学结构特征：等直径的圆形簧丝沿圆柱面螺旋排布，有效圈部分保持均匀节距，为受压时提供均匀的弹性变形空间，两端并紧的支承圈不参与弹性变形，仅用于保证弹簧工作时的支承稳定性，避免弹簧受压时出现偏斜、失稳的问题。建模过程中对簧丝的连续过渡做了细节优化，螺旋线与端部支承段的衔接处做了曲率连续处理，避免出现生硬的折角，让整个弹簧的曲面过渡顺滑，既符合实际弹簧的加工成型逻辑，也可直接用于后续的虚拟装配、力学仿真、产品展示等场景，能够直观展现圆柱螺旋压缩弹簧的外形结构与尺寸特征，为机械产品的弹性部件选型、装配校验提供精准的三维模型支撑。
