重型矿用轮式装载机整机三维设计

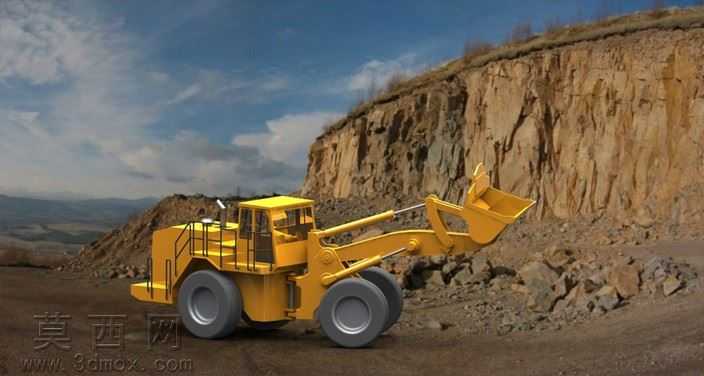

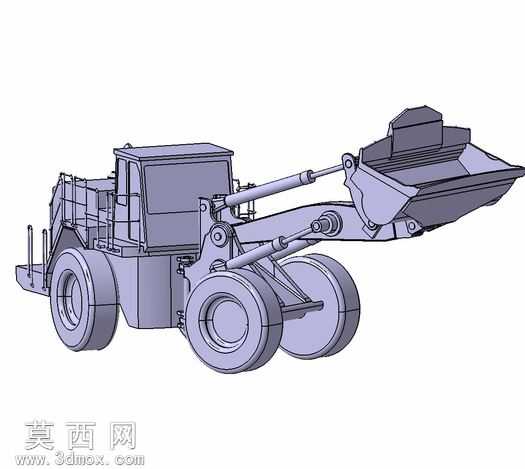

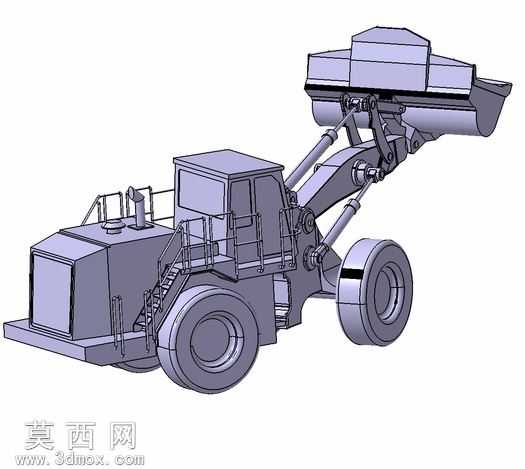

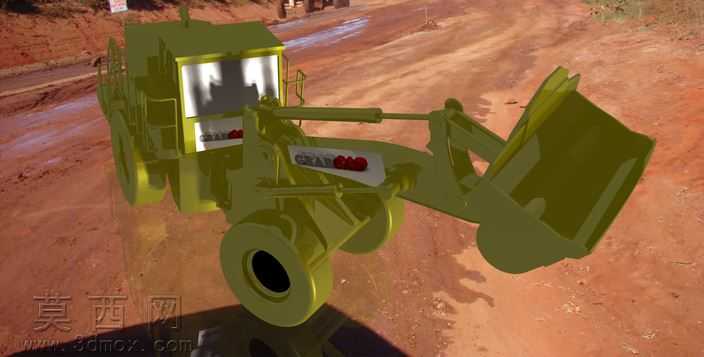

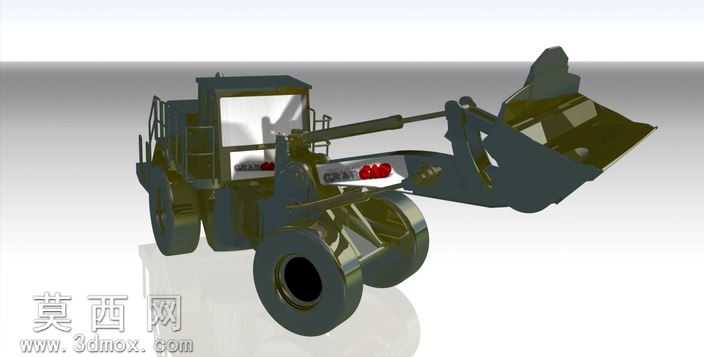

本作品为重型矿用轮式装载机的整机三维建模设计，建模过程严格参照真实矿用装载机的实体比例与结构逻辑开展，首先完成整体框架的基准搭建，以车身底盘为核心定位基准，依次拆分出动力舱、驾驶室、动臂总成、铲斗总成、行走轮系、防护结构等独立建模模块，确保各部件的装配关系完全符合实际机械连接逻辑。建模阶段针对不同部件的结构特征采用差异化建模方式，对于驾驶室的框架结构、爬梯护栏等钣金类部件，采用薄壁拉伸结合折弯特征完成建模，还原真实钣金件的厚度与弯折弧度；对于动臂、摇臂、铲斗等承载类结构件，通过实体拉伸、布尔运算结合倒角工艺处理，还原铸件的厚重质感与应力过渡结构；对于轮胎、液压油缸等部件，采用旋转凸台结合表面纹理映射的方式，还原轮胎的防滑胎纹、油缸的光滑活塞杆与缸筒结构细节。材质与渲染阶段针对矿用作业场景做了针对性适配，车身主体采用工程黄哑光金属漆材质，调整材质的粗糙度与金属度参数，还原重型工程机械漆面的耐磨哑光质感；轮胎采用高耐磨橡胶材质，添加细微的颗粒纹理与使用磨损痕迹，提升真实感；铲斗斗刃、爬梯踏步等易磨损部位添加金属磨损材质，模拟长期矿场作业产生的磨痕与锈迹；玻璃部件采用半透明带轻微反射的材质，还原驾驶室玻璃的透光与环境反射效果。场景渲染选择露天矿场的崖壁作业环境作为背景，调整自然光的角度与阴影参数，模拟晴朗日间的户外光照效果，让整机模型与作业场景自然融合，直观呈现设备的实际应用场景。结构设计上完整还原了轮式装载机的工作机构逻辑，动臂与车架的铰接点、摇臂与连杆的连接位置、铲斗的翻转限位结构都严格按照真实参数设置，可直观展示铲斗举升、翻转的作业动作轨迹，同时对驾驶室的内部操作空间、动力舱的散热格栅、车身两侧的防护栏杆等细节都做了精细化还原，确保模型既具备外观展示效果，也可用于结构原理演示、作业场景模拟等用途。
