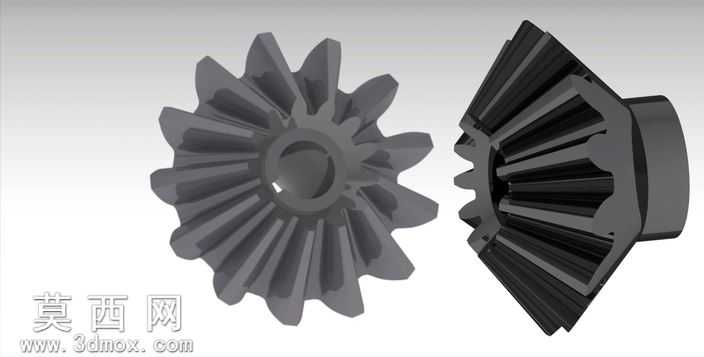

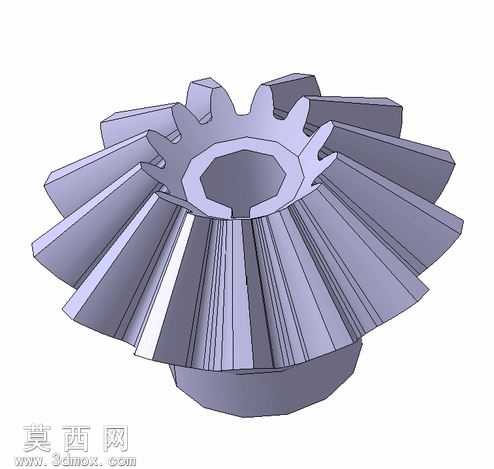

直齿锥齿轮精密三维结构设计作品

本作品为直齿锥齿轮的三维参数化建模成果，建模过程严格遵循直齿锥齿轮的啮合传动原理，以分锥角、模数、齿数、齿顶高系数、顶隙系数为核心设计参数，在三维建模环境中先完成齿轮基体的回转特征构建，精准绘制背锥、分锥、根锥的锥面轮廓，保证各锥面的角度公差与理论设计值一致。齿形部分采用背锥展开近似建模法，先在背锥展开平面上绘制当量圆柱齿轮的渐开线齿廓，通过投影映射将齿廓曲线贴合至锥齿轮的齿坯曲面，再沿齿向方向做锥度引导的扫掠切除，逐齿构建出均匀分布的轮齿结构，所有轮齿的齿厚、齿高、齿向锥度均保持一致，确保啮合时的接触精度。模型材质采用常规合金结构钢的视觉表现，赋予金属哑光质感，未添加多余的装饰性材质，还原工业传动零件的真实外观。结构设计上重点还原了锥齿轮的轮毂安装结构，中心的内孔带有适配键连接的键槽特征，轮毂与轮辐、轮缘的过渡位置均做了符合机械加工工艺的圆角处理，避免应力集中的结构缺陷，轮齿的齿顶、齿根过渡曲面也做了平滑处理，符合实际齿轮加工的工艺特征。设计过程中充分考虑锥齿轮用于相交轴传动的功能特性，所有结构尺寸均满足正交轴传动的装配适配要求，可直接用于虚拟装配仿真、传动运动模拟、有限元受力分析等工程场景，模型的几何特征完整，无破面、重叠、缺失等建模缺陷，曲面连续性达到G1级别以上，能够适配多数三维工程软件的导入使用需求，为机械传动系统的设计验证提供可靠的数字化模型支撑。
