带曲柄结构的行星齿轮组件三维设计

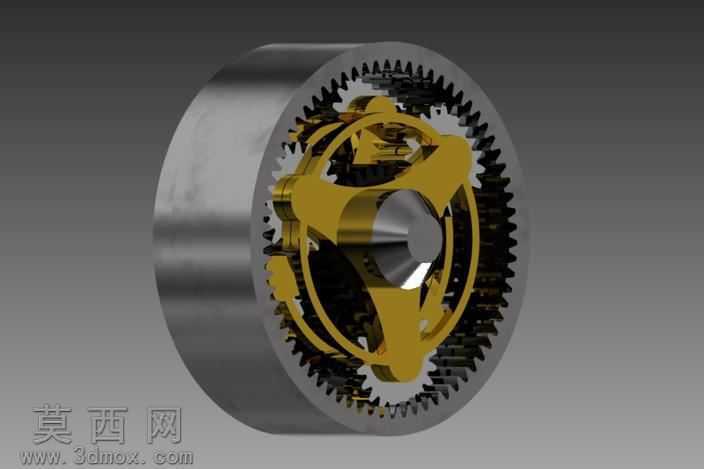

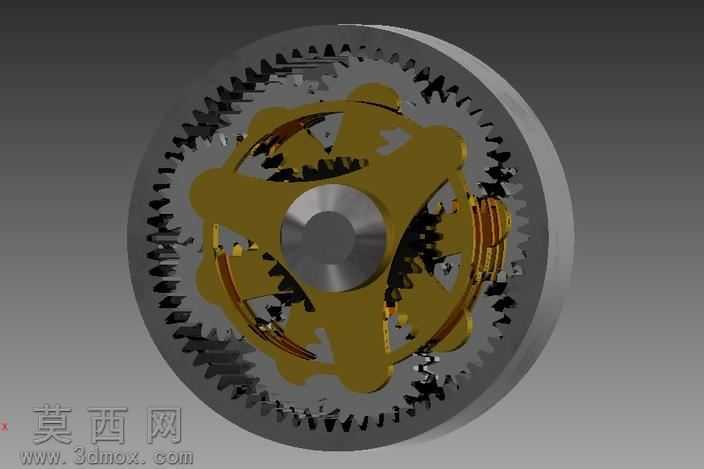

本作品为行星齿轮传动组件的三维建模设计，整体围绕行星轮系的核心传动逻辑展开搭建，建模过程中严格遵循行星齿轮传动的啮合参数规范，先完成内齿圈的基础轮廓构建，通过参数化齿形绘制保证内齿的齿距、齿高、压力角等参数符合标准传动要求，内齿圈采用圆筒式包裹结构，为内部轮系提供稳定的啮合支撑边界。内部结构包含三个均匀分布的行星轮、中心太阳轮以及连接行星轮的行星架结构，同时集成了曲柄连接位，可实现动力的输入与输出转换。建模阶段对每个轮齿的啮合间隙做了精准控制，避免出现传动干涉问题，行星轮与内齿圈、太阳轮的啮合接触面做了平滑过渡处理，还原真实齿轮传动的接触状态。材质渲染上，内齿圈采用哑光金属钢材质，还原工业齿轮的金属质感与表面磨砂处理效果，行星轮、太阳轮及行星架采用亮面黄铜色金属材质，通过色彩区分不同功能部件，同时模拟铜合金构件的耐磨属性，曲柄连接位做了高光金属处理，突出动力连接部位的结构特征。渲染阶段采用三点布光方案，主光源从侧上方打亮轮系啮合区域，清晰展现齿形细节与部件层次，辅助光源补全暗部结构，避免内部轮系出现死黑区域，环境光采用低饱和度灰色背景，突出齿轮组件本身的结构特征。设计思路上，当前版本完成了核心轮系与曲柄连接结构的搭建，预留了后续优化空间，可根据实际传动需求补充配套的定位结构、密封组件，也可进一步调整齿轮参数适配不同的传动比需求，整体结构完整还原行星齿轮的传动原理，可用于机械原理教学演示、传动方案验证等场景，各部件的装配关系清晰，可直观展示行星轮系的动力传递路径，即太阳轮输入动力时，行星轮沿内齿圈公转同时自转，通过行星架将动力输出，搭配曲柄结构可实现旋转运动的转换输出。
