亚拓450Pro直升机自转齿轮结构设计

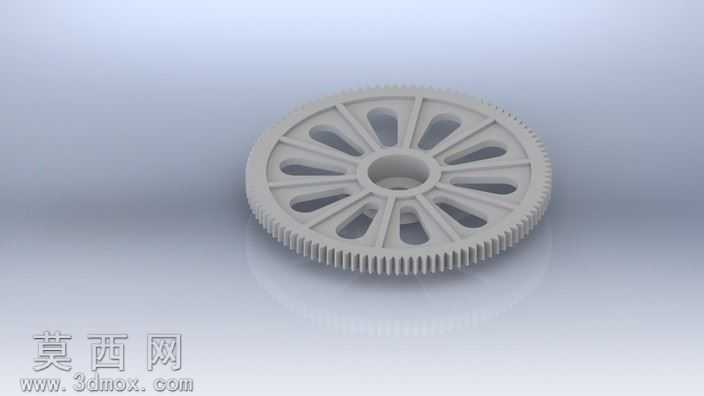

本模型为航模直升机配套的自转传动齿轮部件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循航模传动部件的尺寸精度要求，对齿轮的齿形、轮辐结构、中心安装孔位均做了1:1的真实还原。首先在草图绘制阶段，依据模数0.5、齿数120的直齿轮参数生成渐开线齿廓，对齿顶圆、齿根圆做了标准圆角过渡处理，避免应力集中问题；轮辐部分采用对称式镂空辐条设计，共设置12处水滴形镂空槽，在保证结构强度的前提下最大限度降低零件自重，适配航模产品对轻量化的严苛要求。中心安装孔设计为阶梯孔结构，可匹配对应规格的单向轴承安装，实现直升机自转状态下的动力脱开传动功能，孔位边缘做了0.2mm的倒角处理，方便装配时的轴承压入。材质设定上模拟玻纤增强尼龙的工程塑料质感，渲染阶段采用哑光灰白色材质，添加细微的磨砂纹理还原注塑零件的真实表面效果，场景搭建采用柔光漫反射打光，清晰呈现齿形细节、轮辐的加强筋结构以及中心孔的台阶层次。设计过程中重点考量了齿轮的传动啮合精度，对齿厚、齿距参数做了公差校验，确保与配套主动齿轮啮合时间隙处于合理范围，既不会出现卡滞问题也不会因间隙过大产生传动虚位；轮辐与齿圈、轮毂的连接位置均做了圆弧过渡加强，避免高速旋转时出现应力断裂问题，整体结构完全匹配亚拓450Pro级航模直升机的自转旋翼系统安装要求，可直接用于航模改装、零件替换的结构参考，也可作为3D打印制作该配件的数字模型依据，模型完成后做了全局干涉检查，确认各结构尺寸无冲突，安装位与标准配件完全适配。
