行星轮系复合齿圈传动结构设计

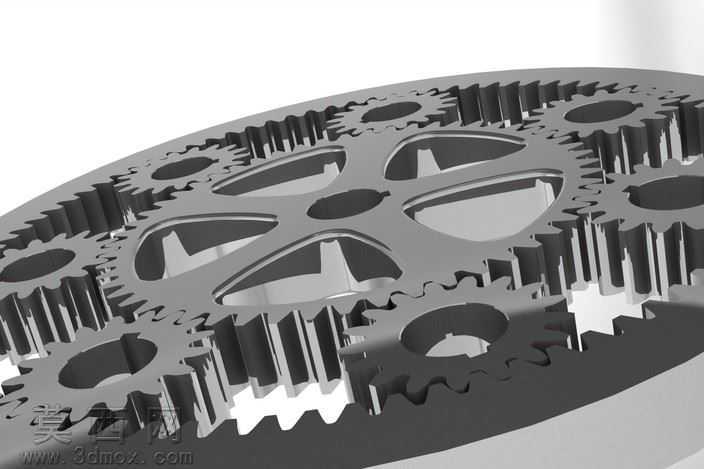

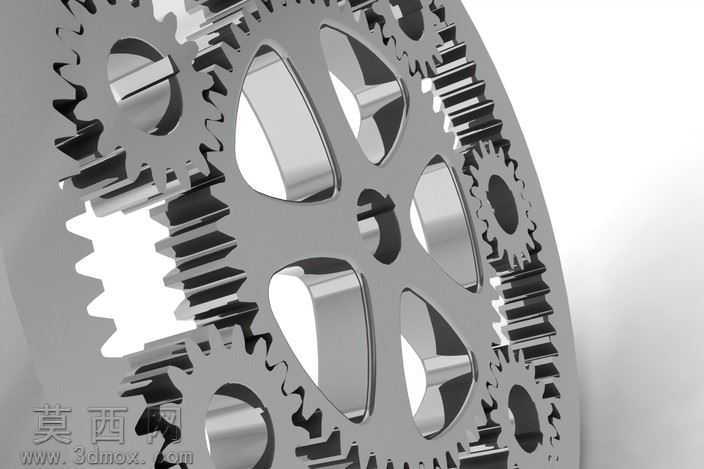

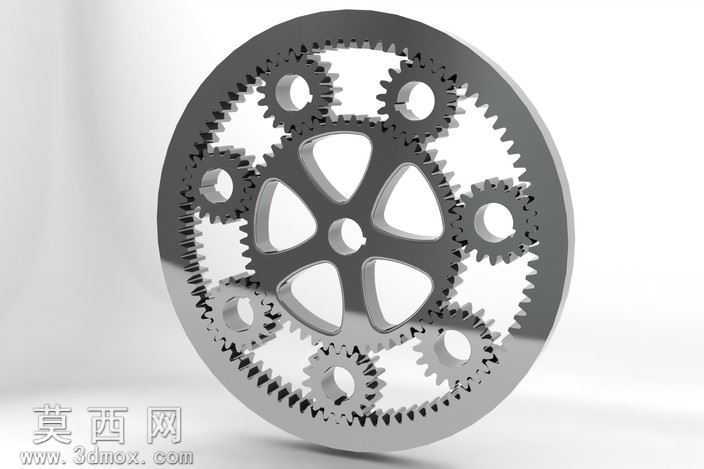

本作品为行星轮系复合齿圈传动结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循渐开线齿轮齿廓生成规范，对内外齿的齿距、齿厚、齿顶高、齿根高参数进行精准约束，保证各齿轮啮合时的传动精度与运行平稳性。整体结构以中心太阳轮为动力输入核心，周向均匀布置多颗行星小齿轮，外侧配套固定内齿圈，形成典型的行星减速传动构型，各行星轮通过中心定位孔可配套行星架实现公转与自转的复合运动。建模阶段对每一个齿轮的渐开线齿面进行曲率连续校验，避免啮合过程中出现卡滞、干涉问题，同时对齿根过渡圆角进行优化处理，降低齿根应力集中风险，提升结构整体承载能力。渲染阶段采用金属磨砂材质模拟钢制齿轮的真实质感，对齿面进行轻微反光处理，还原机械加工后的金属表面光泽，通过柔和的环境光影凸显齿轮组的层级结构与啮合细节，清晰展示内外齿圈与行星轮的装配关系。设计过程中充分考虑结构的传动比分配合理性，通过多行星轮均布的方式实现载荷分流，提升整体传动的承载能力与运行稳定性，各齿轮的定位孔尺寸采用标准化参数设计，可直接适配常规传动轴、轴承等标准件，方便后续的装配验证与实际加工应用。整体结构无冗余设计，各部件轮廓清晰，装配关系明确，既可以作为行星减速机构的教学演示模型，也可经过参数调整后应用于小型减速传动设备中，建模过程保留了完整的参数化特征，后续可根据实际传动需求调整齿数、模数、齿宽等核心参数，快速衍生出不同传动比、不同承载规格的系列化齿圈传动结构。
