快装式管道连接卡箍组件结构设计

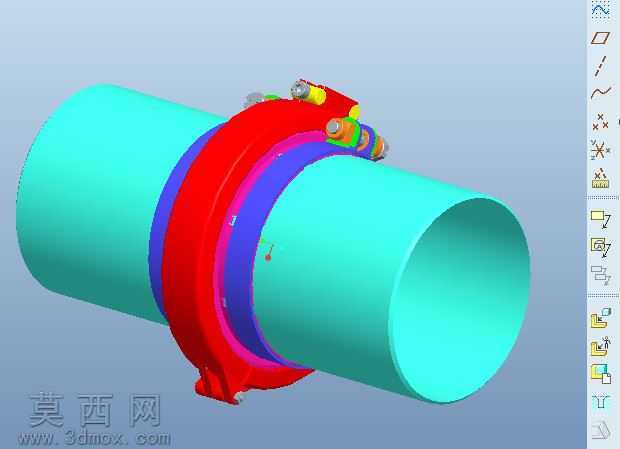

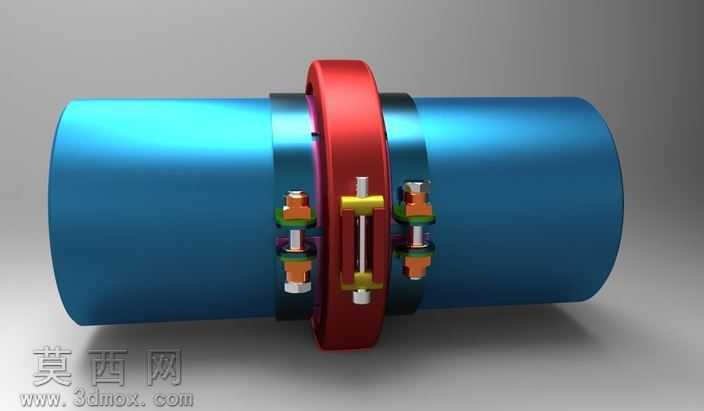

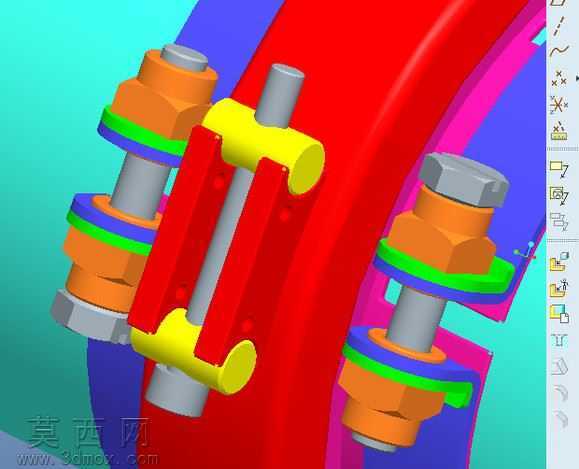

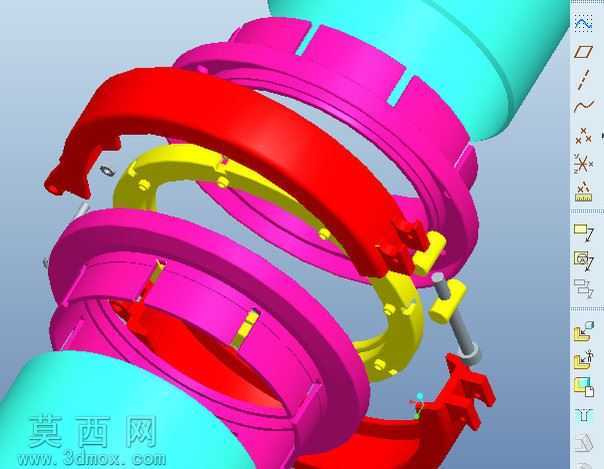

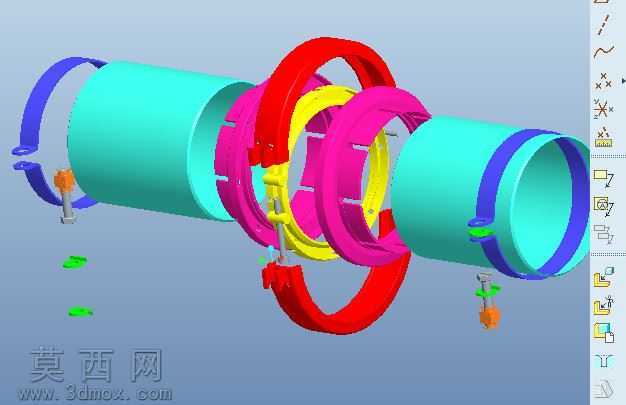

本作品为快装式管道连接卡箍组件的三维设计成果，建模阶段采用Pro/Engineer Wildfire R5.0完成全参数化构建，从整体装配逻辑出发，先拆分各功能零件的独立建模流程，再通过装配约束完成整体拼合，确保各部件间的配合公差符合管路连接的密封与紧固要求。建模过程中对卡箍主体的弧形抱合结构做了针对性的曲面优化，通过拉伸、旋转、扫掠等基础特征结合倒角、拔模等细节处理，还原卡箍与管道外壁贴合的弧面精度，避免装配后出现应力集中的问题。渲染阶段采用多色材质区分不同功能零件，将外侧紧固抱箍设置为醒目的红色，中间密封压环设置为玫红色，锁紧联动环设置为明黄色，两端连接管道设置为青蓝色，锁紧螺栓组件设置为金属银灰色，通过差异化的色彩分配让装配结构层级一目了然，无需剖切即可清晰分辨各零件的位置与装配关系。材质参数设置上，金属类零件赋予高反光的工程金属质感，模拟不锈钢卡箍的实际表面特性，管道部分赋予哑光工程塑料质感，突出与金属连接件的材质差异。结构设计上，该卡箍采用多瓣式抱合锁紧结构，通过黄色联动环带动两侧红色卡箍瓣同步收拢，配合螺栓组件实现快速锁紧与拆卸，无需复杂工具即可完成管道的对接与密封，相比传统法兰连接大幅提升管路拆装效率。设计思路围绕管路快速连接的实际工况展开，重点优化了卡箍的受力分布，让锁紧力均匀传递到整圈密封压环上，保证连接后的密封性能，同时在卡箍瓣上设计了定位卡槽结构，避免装配过程中零件错位，提升现场安装的便捷性，整体结构紧凑，零件间无冗余设计，所有配合面均经过干涉检查，确保实际生产装配时无卡滞问题，可直接用于快装管路系统的设计参考与加工出图。
