沃尔沃S40乘用车制动盘结构设计

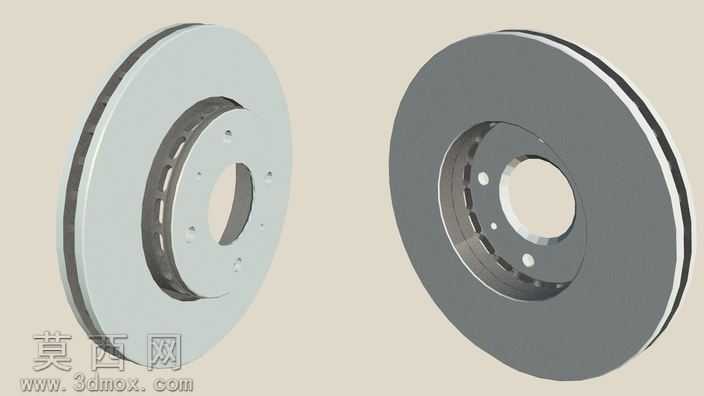

本作品为沃尔沃S40配套的制动盘三维设计模型，整体采用盘式制动器核心部件的经典结构方案，建模过程严格遵循实车部件的尺寸参数，成品直径为281毫米，整体厚度为24毫米，完全适配对应车型的制动系统安装位与性能要求。建模阶段先以回转特征构建制动盘的基础盘体轮廓，精准还原盘体两侧的摩擦工作面，工作面预留了合理的平面度公差设计空间，保证后续制动过程中摩擦片能够与盘面充分均匀接触，避免出现偏磨、制动抖动等常见问题。盘面的安装定位结构采用多螺栓孔阵列设计，通过圆周阵列特征完成五个安装孔的精准排布，每个孔的位置度、孔径参数都与实车转向节的安装接口完全匹配，中心大孔径的定位止口结构也做了精准还原，确保制动盘安装后与轮毂的同轴度符合行车安全要求。盘体边缘的通风散热结构采用了实体切除与阵列结合的建模方式，还原了通风式制动盘的内部流道结构，能够在车辆制动过程中引导空气流经盘体内部，快速带走摩擦产生的热量，避免长时间制动导致的热衰减现象，提升连续制动的稳定性。材质渲染阶段，制动盘主体采用灰铸铁材质的视觉表现，还原了铸铁部件哑光深灰的金属质感，表面做了细微的粗糙纹理处理，符合铸造后经机加工的真实表面状态，安装孔边缘做了轻微的倒角高光处理，体现机加工部位的工艺特征。整体设计完全围绕量产车的实际使用需求展开，结构上兼顾了制动性能、散热效率、安装适配性与耐用性要求，所有特征参数都经过严谨校核，既可以作为汽车制动系统结构学习的参考案例，也可用于相关零部件的改装设计、教学演示等场景，完整还原了乘用车辆盘式制动核心部件的设计逻辑与结构特点。
