42齿轻量化传动链轮三维设计作品

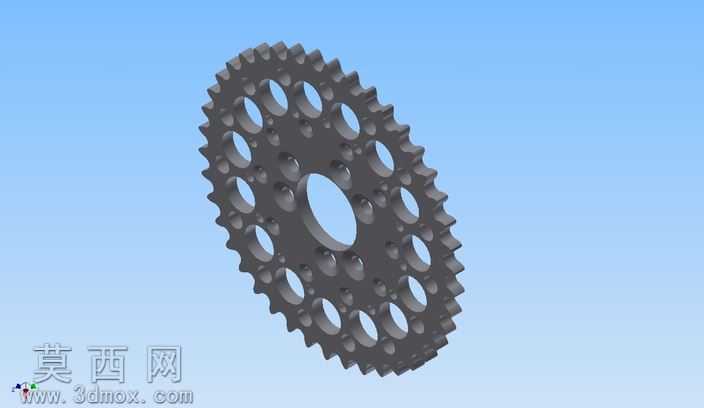

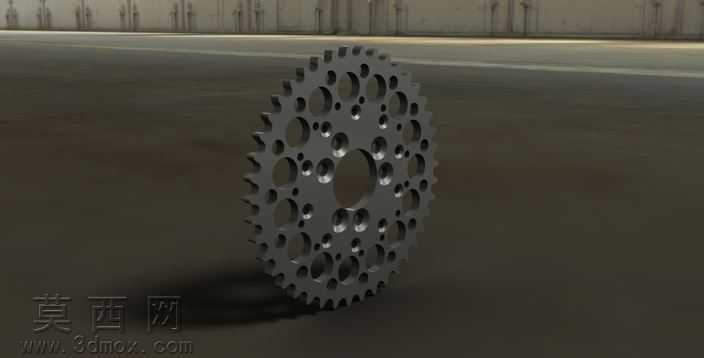

本作品为适配5/8×3/8规格链条的42齿传动链轮，采用三维参数化建模方式完成全结构设计，建模过程中先以齿形啮合基准为核心，通过链节距、滚子直径、齿顶圆与齿根圆的参数约束，逐齿生成符合链传动啮合标准的齿廓曲线，保证每一个齿槽的轮廓精度都能与对应规格链条滚子实现顺畅啮合，避免传动过程中出现卡滞、跳齿的问题。整体结构采用轻量化设计思路，在链轮辐板区域均匀排布多组大小搭配的镂空减重孔，大尺寸镂空孔沿周向均匀分布在靠近齿圈的辐板区域，小尺寸减重孔排布在中心安装孔与大镂空孔之间的辐板位置，在保证链轮整体结构强度、抗扭刚度满足传动载荷要求的前提下，最大程度降低零件自身重量，减少传动系统的转动惯量，提升传动响应效率。中心位置设置标准圆形安装孔，用于与传动轴配合实现周向固定，孔位与辐板、齿圈的同轴度在建模时通过基准轴约束严格控制，保证链轮转动时的动平衡性能，降低高速传动下的振动与噪音。材质表现上模拟常用的45号钢调质处理后的金属质感，表面呈现均匀的哑光深灰金属色泽，齿面部分做细微的粗糙度处理，还原机加工零件的真实表面状态，镂空孔的边缘做微小的倒角处理，避免应力集中导致的零件开裂问题，同时还原实际加工中的去毛刺工艺特征。建模过程中对齿形的工作段、齿顶过渡段、齿根圆弧段分别做了曲率连续约束，保证齿面与链条滚子接触时的应力分布均匀，延长链轮的使用寿命，辐板与齿圈、中心安装座的连接位置设置均匀的过渡圆角，优化零件受力结构，避免载荷传递过程中出现应力集中点。整体模型结构完整，参数可编辑，可直接用于链传动系统的装配验证、运动仿真、工程图导出以及后续的加工生产参考，能够适配通用机械传动场景下的动力传递需求。
