汽车交流发电机多楔带传动皮带轮结构设计

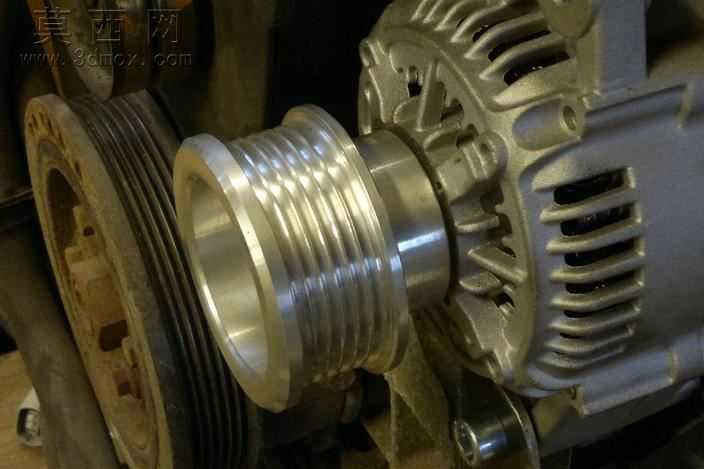

本作品为汽车交流发电机配套的多楔带传动皮带轮三维建模设计，整体采用Autodesk Inventor完成参数化建模，建模过程严格遵循汽车发电机带轮的实际尺寸规范与装配要求，保证模型可直接用于后续的装配验证、工程图导出与仿真分析。建模阶段首先以旋转凸台命令构建带轮的基体轮廓，精准定位中心安装轴孔的孔径、轴孔深度与端面定位凸台的尺寸，确保带轮可与发电机转子轴实现精准过盈配合，满足高速旋转下的同轴度要求。针对带轮的多楔带啮合区域，采用环形阵列结合切除扫描的方式构建等距分布的梯形楔槽，每一条楔槽的槽角、槽深、槽间距均严格匹配汽车多楔带的标准齿形参数，保证带传动过程中楔面与皮带的接触面积充足，避免高速运转下出现皮带打滑、偏磨的问题。带轮的两侧挡边采用拔模斜度设计，既能够在装配过程中对皮带起到导向限位作用，也可降低运转过程中皮带脱出的风险，挡边与楔槽区域的过渡位置采用圆角处理，减少应力集中现象，提升带轮的结构强度与抗疲劳性能。材质配置阶段，针对汽车发电机带轮的实际应用场景，为模型赋予铸钢材质属性，调整金属材质的粗糙度、反射率参数，还原机加工后金属表面的哑光金属质感，同时对楔槽工作面、安装轴孔内壁等精加工面单独设置材质参数，区分粗加工基面与精加工配合面的视觉差异。渲染阶段采用工作室环境光模式，调整主光源与补光源的角度，清晰呈现带轮的阶梯轴结构、多楔槽轮廓与端面细节，直观展示带轮的整体结构特征。设计过程中充分考虑带轮的动平衡要求，对整体结构的质量分布进行对称化处理，避免高速旋转时产生偏心振动，同时在轴孔位置预留了键槽安装位的设计空间，可适配不同规格的发电机轴连接需求，整体模型结构完整，尺寸参数符合行业通用标准，可用于汽车发电机传动系统的结构教学、装配演示与设计参考。
