创意扭面环形结构与配套柱状构件设计

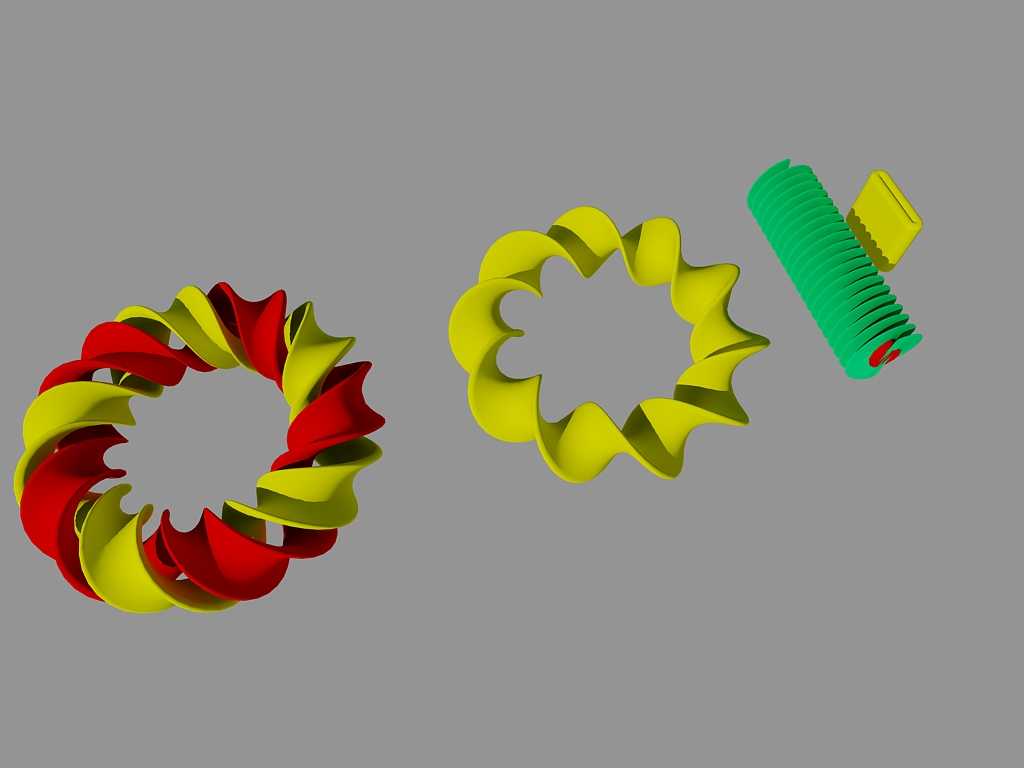

　　这类异形扭面环形构件，最初的设计切入点是针对特种输送设备的柔性衔接场景，在日化产品灌装生产线的转角过渡工位，传统光滑面环形导件容易出现瓶身打滑、轨迹偏移的问题，扭面结构的多棱面接触设计，能在环形件转动过程中，通过不同角度的接触面持续给接触工件提供侧向导向力，避免工件在转角处卡滞。从结构设计逻辑来看，两个不同配色的环形构件采用了差异化的扭角参数，红黄色调的环形件扭转变形角度控制在每90度弧段扭转15度，适合输送重量在200g以内的轻质包装件，全黄色调的环形件扭转变形角度提升到每90度弧段扭转22度，棱面的凸起高度增加2mm，接触摩擦力更大，适配500g-1kg的中等重量工件输送需求。配套的绿色柱状构件，是环形构件的驱动连接轴，

　　轴身表面做了等距的微凸纹理设计，和环形件内孔的扭面卡槽完全契合，安装时不需要额外的键连接，依靠扭面的咬合就能传递扭矩，避免了传统键连接在频繁正反转工况下的键槽磨损问题。从安装边界来看，单组环形构件的最大外轮廓直径控制在120mm，轴向宽度35mm，配套柱状驱动轴的长度为180mm，安装时需要预留的径向操作空间不小于150mm，轴向安装间隙控制在2-3mm，避免热胀冷缩导致构件转动卡滞。这类结构除了输送线导向场景，还能应用在特种装饰性机械防护栏的连接节点，扭面结构的多面反光特性，比普通光滑环形件的视觉辨识度更高，在设备安全防护区域使用时，能更好地提醒操作人员注意设备边界。设计过程中，曲面建模阶段需要重点控制扭面的曲率连续性，

　　所有棱边都做了R1.5mm的圆角处理，避免尖锐棱边在输送过程中刮伤工件表面，同时也能减少构件转动过程中的风阻，在高速转动工况下降低运行噪音。构件的壁厚设计采用了等壁厚思路，整体壁厚控制在3mm，既保证了结构强度，又能控制构件整体重量，降低驱动轴的负载。在装配逻辑上，两个环形构件可以同轴串联安装，通过调整两个构件的相对安装角度，就能改变接触导向面的排布规律，适配不同外形尺寸的工件输送需求，不需要重新更换整套构件，降低了生产线换型的成本。柱状驱动轴的端部做了方形定位台，和驱动端的方形安装孔配合，安装时定位台的配合公差控制在H7/h6，保证传动的同轴度，减少转动过程中的径向跳动。这类异形扭面结构在建模时，需要先绘制环形的基础扫描路径，

　　再绘制随路径扭转变化的截面轮廓，扫描过程中要控制截面的扭转角度线性变化，避免出现曲面褶皱，影响后续的3D打印或者注塑加工成型质量。针对不同的使用场景，构件的材质选择也有区分，输送线导向场景下选用耐磨尼龙材质，摩擦系数适中且耐磨性能好，装饰防护场景下可以选用ABS材质做表面电镀处理，提升外观质感。结构的受力校核方面，环形构件在承受10N的侧向挤压力时，最大变形量不超过0.1mm，完全满足常规工业场景的使用强度要求，不会因为长期受侧向力出现结构变形失效。
