钻机配套滑道承载导向结构件

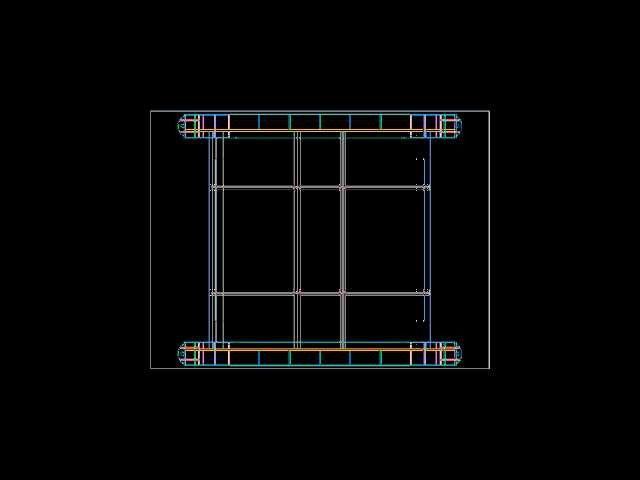

　　在矿山开采、岩土工程勘察、桩基施工等户外作业场景中，钻机的移位精度、进给稳定性直接决定成孔质量与作业效率，这套滑道结构正是为钻机作业单元提供直线导向与承载支撑的核心配套部件。从结构设计逻辑来看，整体采用框架式承载布局，主体承载面为平整的矩形平台结构，平台表面设置多道交叉排布的加强筋结构，既能够分散钻机主机作业时传递的竖向载荷，避免平台受交变载荷出现局部形变，也能提升整体结构的抗扭刚度，适配钻机钻进过程中产生的振动工况。平台两侧设置通长的导向边梁，边梁采用加厚型材加工，导向面经过精加工处理，与钻机滑座的配合间隙控制在合理公差范围内，既保证滑动过程无卡滞，也能避免间隙过大导致的钻进偏斜问题。两端设置的安装耳座带有同轴定位孔，

　　用于将整套滑道结构固定在钻机的底架或者移位滑台上，耳座与边梁采用一体化焊接后加工的工艺，保证安装基准面的平面度与定位孔的同轴度，避免安装后出现导向方向偏斜。从安装边界来看，整体结构的长宽尺寸适配常规中型工程钻机的主机底座安装尺寸，底部预留的安装空间可兼容滑动式或者步进式的移位机构，两侧边梁的导向面间距符合行业通用的钻机滑座配合尺寸，可直接适配同规格钻机的配套安装，无需额外改制连接结构。在功能特性上，这套滑道不仅承担钻机主机的竖向承载作用，还为钻机的进给、后退动作提供精准的直线导向，钻进作业时，钻杆传递的轴向反力会通过滑座传递到滑道边梁上，边梁的加厚设计可抵消这部分轴向载荷，避免结构出现侧向变形。平台表面的加强筋采用十字交叉布局，

　　相比单向加强筋，可同时承受纵向与横向的载荷冲击，适配钻机在不同角度钻进时的载荷变化。底部设置的多组缓冲支撑块，在滑道落位时可起到缓冲减震作用，减少作业振动对底架连接部位的疲劳损伤。设计过程中充分考虑了户外作业的维护需求，导向面未设置复杂的内嵌结构，日常清理积渣、涂抹润滑脂都可直接在外部操作，两端的安装耳座采用标准化的孔径设计，更换易损连接销时无需现场配钻，可大幅缩短现场维护的停机时间。从实际应用反馈来看，这类滑道结构在露天矿山爆破孔钻进、建筑基坑支护桩施工、地质勘探取芯作业中都有广泛应用，相比一体式的钻机床身，分体式的滑道结构可根据施工需求拼接加长，适配不同钻进行程的作业要求，单段滑道的结构刚度经过载荷校核，

　　在额定承载范围内的形变率控制在千分之二以内，完全满足钻机作业的精度要求。结构的材质选用常规工程用合金结构钢，焊接后经过去应力退火处理，消除焊接残余应力，避免长期使用后出现结构变形，导向面经过淬火处理提升表面硬度，耐磨性能相比普通钢材提升三倍以上，可承受滑座长期往复滑动的磨损，延长整套部件的使用寿命。
