双轴支撑轴承座装配结构设计

　　这套双轴轴承装配结构，主要面向中小型专用机床的进给轴系、轻工自动化生产线的平行传动轴组做支撑定位使用，在实际产线布局里，常被布置在传动段的中部承载位置，用来抵消轴系高速运转时产生的径向跳动与轴向窜动，相比单轴承座的支撑方案，双轴集成式的座体可以一次性完成两根平行轴的同轴度、平行度校准，大幅减少现场安装时的调校工作量，尤其适合两根轴中心距有严格公差要求的传动场景，比如小型磨床的砂轮进给与工件输送平行轴组、包装设备的牵引辊组支撑位，都能直接套用这类结构的设计逻辑。

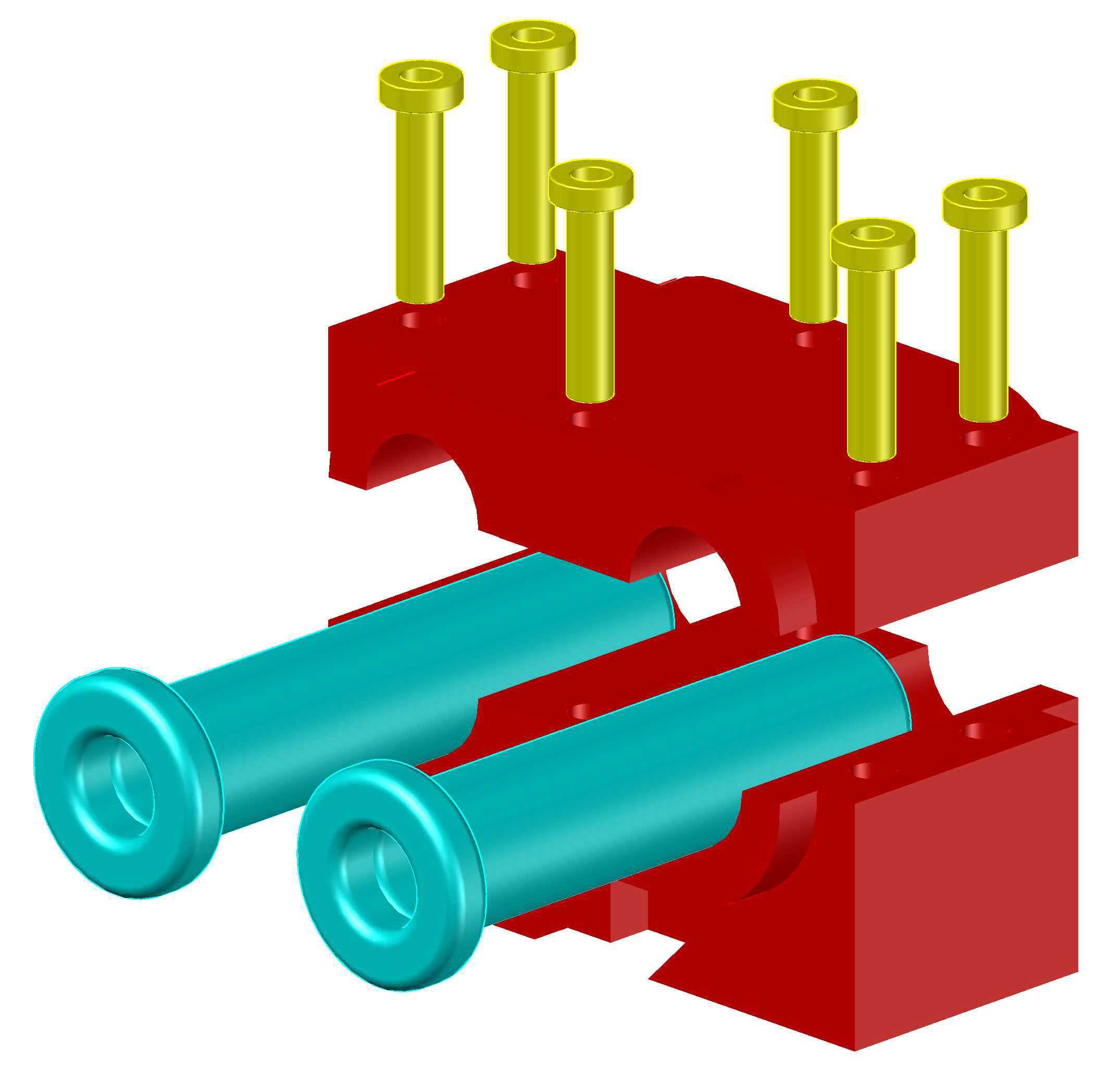

　　从结构设计的思路来看，整个座体采用上下对开的剖分式结构，上盖与下座通过六根内六角圆柱头螺栓完成锁紧，这种设计最大的优势是后期维护时不需要拆解轴端的传动轮、联轴器等部件，只需要松开螺栓取下上盖，就能直接完成轴承的更换、轴系的间隙调整，相比整体式轴承座，维护效率能提升60%以上。设计时特意将两个轴的安装半圆槽做了一体化铣削加工，安装槽的圆弧面与轴承外圈的配合公差选H7/js6的过渡配合，既保证轴承外圈不会在座体内发生周向转动，又不会因为配合过紧导致轴承外圈变形影响滚动体的正常运转。六根紧固螺栓的排布也做了受力优化，每根轴的两侧分别布置三根螺栓，螺栓的中心距根据轴系运转时的最大径向载荷做了校核，保证锁紧力可以均匀覆盖轴承外圈的整个压紧面，不会出现局部压紧力不足导致的轴承外圈跑圈问题。

　　轴件本身的设计也兼顾了安装便利性与定位精度，轴端做了法兰式的限位凸台，凸台的端面与轴承内圈的端面贴合，用来限制轴系的轴向窜动量，轴身的轴承安装位做了磨削加工，表面粗糙度控制在Ra1.6以内，与轴承内圈的配合公差选k6的过渡配合，保证轴承内圈与轴可以同步转动，不会出现轴与内圈的相对滑动磨损。两根轴的中心距公差严格控制在±0.02mm以内，平行度公差控制在0.01mm/100mm，避免因为轴系平行度不足导致的传动带偏磨、齿轮啮合异响等问题。

　　在安装边界的尺寸设计上，整个座体的底部做了平整的安装基准面，基准面上预留了两个定位销孔与四个安装螺栓孔，现场安装时可以先通过定位销完成座体与设备安装面的定位，再锁紧安装螺栓，能有效避免设备运行过程中座体发生移位。座体的整体宽度根据两根轴的中心距加上两侧的螺栓安装空间做了优化，不会占用过多的设备内部安装空间，上盖的顶部做了轻微的减重槽设计，在不降低结构刚性的前提下减少了整体的铸件重量，降低材料成本。实际使用时，轴承安装位可以预留润滑脂的加注通道，定期补充润滑脂就能保证轴承的长期稳定运转，座体的剖分面之间可以加装0.05mm厚的密封纸垫，既可以防止润滑脂泄漏，又能通过调整纸垫的厚度微调轴承的径向间隙，适配不同工况下的间隙需求。

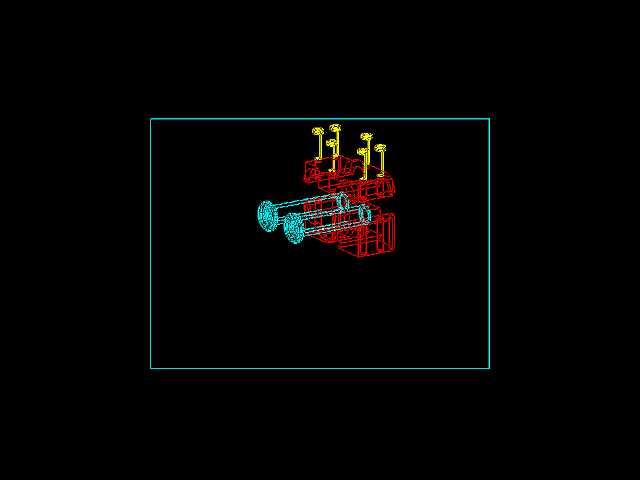

　　这类结构在建模时需要重点关注各个配合面的公差设定，尤其是剖分面的平面度、轴承安装槽的同轴度、螺栓孔的位置度，这些参数直接影响最终装配后的运转精度，建模时可以先做下座体的基础特征，再通过装配约束关联上盖与轴件、螺栓的特征，保证各个零件之间的配合尺寸完全匹配，避免实际加工时出现装配干涉的问题。对于需要做有限元分析的场景，可以重点校核螺栓锁紧时的座体应力分布、轴系受最大径向载荷时的座体变形量，保证最大变形量控制在0.01mm以内，不会影响轴系的运转精度。
