桌面式多功能电子数字时钟结构设计

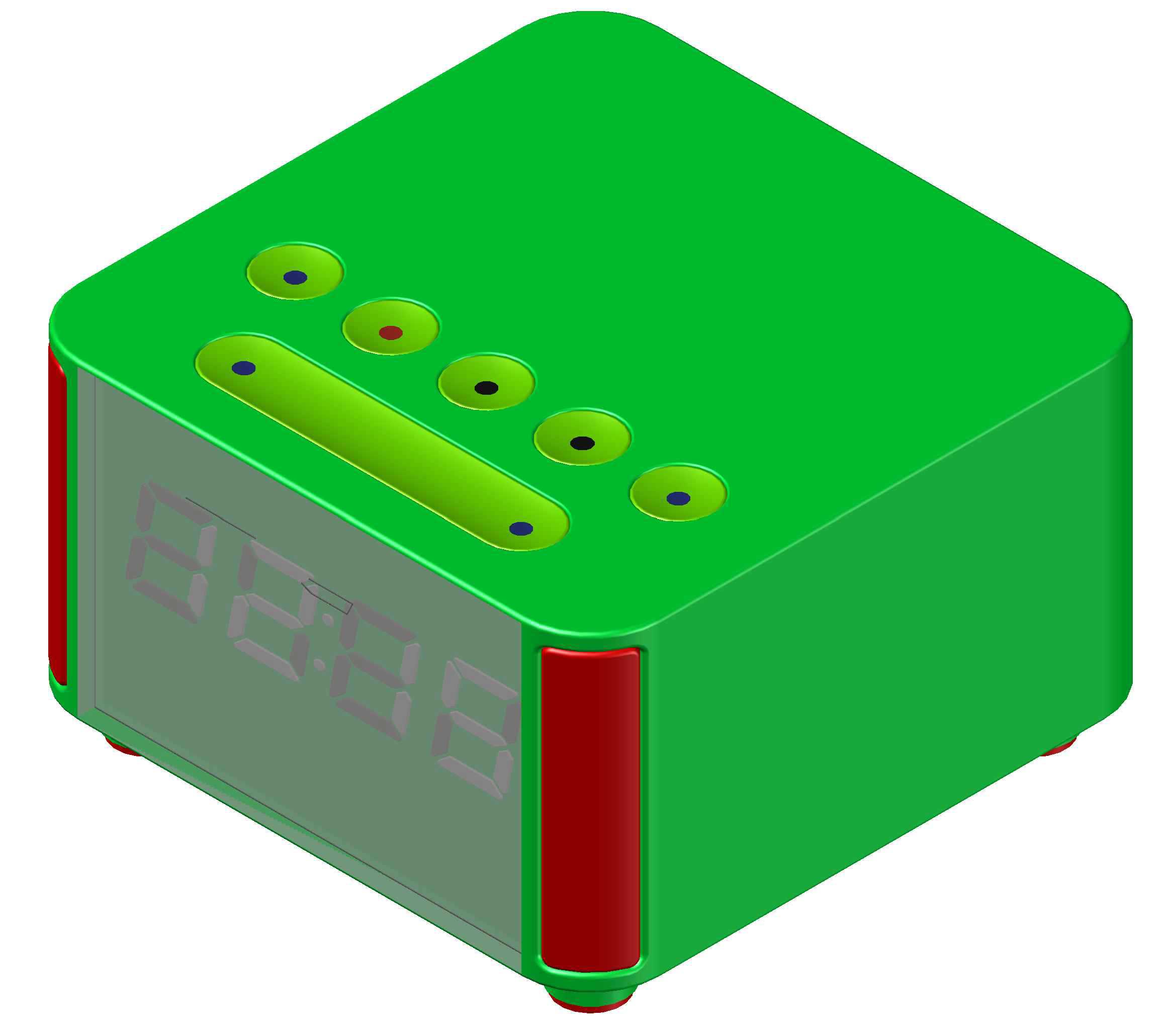

　　这款桌面数字钟的结构设计，首先围绕日常办公、居家桌面的计时使用场景展开，整体采用圆角方盒式的一体化壳体结构，边角做了R3-R5的圆弧过渡处理，既避免尖锐棱角带来的磕碰风险，也适配桌面摆放的视觉协调性，整体外轮廓尺寸控制在80mm×80mm×45mm的区间内，占用桌面面积极小，不会挤占工位上的文件、键鼠等办公物品的摆放空间，底部预留了四个直径3mm的隐藏式硅胶垫安装位，安装后整机与桌面留有1mm的通风间隙，同时避免放置时刮擦桌面漆面，也能减少按键操作时的整机滑动。

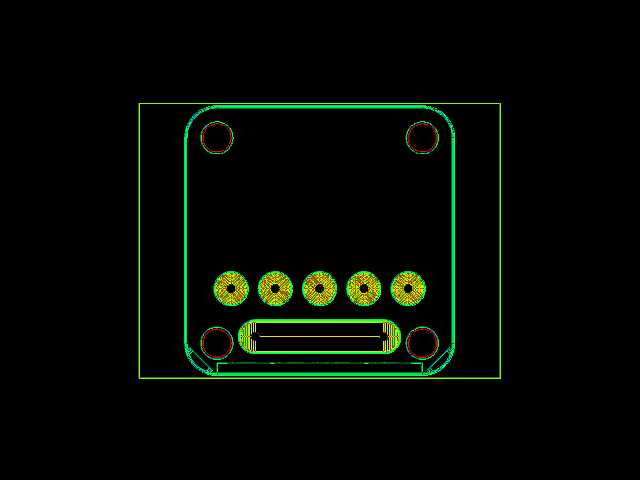

　　从功能布局来看，正面采用半透明磨砂视窗覆盖数码显示区域，视窗做了2°的内倾斜面设计，使用者坐在工位上以常规坐姿俯视桌面时，视线刚好与视窗垂直，无需刻意调整角度就能清晰读取时间数字，视窗与前壳采用卡扣式连接，无需额外螺丝固定，装配时直接卡入前壳预留的定位槽即可，接缝间隙控制在0.15mm以内，既保证外观的整体性，也能阻挡日常桌面的灰尘进入壳体内部。顶面的功能按键采用分区布局，长条形功能键与圆形调节键沿顶面斜向排布，按键的凸起高度控制在2.5mm，按压行程设定为1.2mm，按压力度调校在1.5N-2N之间，既保证按压时有清晰的反馈手感，也不会因为按键凸起过高在堆放文件时被误触发，每个按键下方都预留了轻触开关的安装柱位，定位柱与开关安装孔的同轴度公差控制在0.1mm以内，避免按键卡滞。

　　壳体的侧边采用双色嵌件结构，红色装饰条嵌入绿色主壳体的侧方卡槽内，装饰条与主壳的配合采用过盈0.1mm的卡扣连接，装配后无松动异响，同时装饰条位置刚好对应内部电路板的固定螺柱位，从外部看不到螺丝孔位，保证外观的整洁度。内部腔体的结构设计充分考虑了电路板、数码管、电池仓的安装空间，腔体内部预留了2mm的布线槽位，数码管的安装位做了定位挡边，保证数码管与正面视窗的距离固定在5mm，避免显示数字出现重影、偏移的问题，电池仓设置在壳体底部，采用抽拉式仓盖设计，仓盖与底壳的配合设置了防脱卡扣，更换电池时无需借助工具即可打开，同时仓盖边缘做了一圈0.8mm的密封筋，能阻挡日常泼溅的少量液体进入电池仓。

　　在结构强度设计上，壳体壁厚统一设定为2mm，按键区域、螺柱位置做了局部加厚到2.5mm的加强处理，螺柱根部设置了R1的圆角过渡，避免拧紧螺丝时出现应力开裂，壳体的合模线设置在侧边装饰条的拼接位置，后续表面处理时可以直接遮盖合模线痕迹，减少后续打磨工序的工作量。整体结构的装配逻辑采用从底到上的层叠式装配，先将数码管、按键开关焊接在电路板上，再将电路板固定在底壳的螺柱上，随后扣合前壳视窗、安装顶面按键，最后扣合侧方装饰条与底壳，整个装配过程无需复杂工装，单工位装配时长可以控制在40秒以内，适合小批量量产的装配节奏。

　　从实际使用的适配性来看，这款数字钟的结构不仅适配常规的桌面摆放场景，背面还预留了挂墙孔位的结构余量，需要挂装在墙面、工位隔板上时，只需更换带挂孔的底壳配件即可实现两种安装方式的切换，无需改动主体壳体的模具，能覆盖更多的使用场景。按键的功能布局对应时间调整、闹钟设置、模式切换的常规操作逻辑，长条形按键作为功能确认键，圆形按键分别对应数值加减、模式切换，操作时无需对照说明书就能快速上手，适配办公场景下快速调整时间、设置提醒的使用需求。显示区域的数码管采用高亮红色段码，在室内常规光照下的可视距离可以达到3米，即使在工位旁的过道位置也能清晰看到时间显示，同时视窗的磨砂材质可以避免灯光直射时产生的反光，保证不同光照角度下的读取清晰度。
