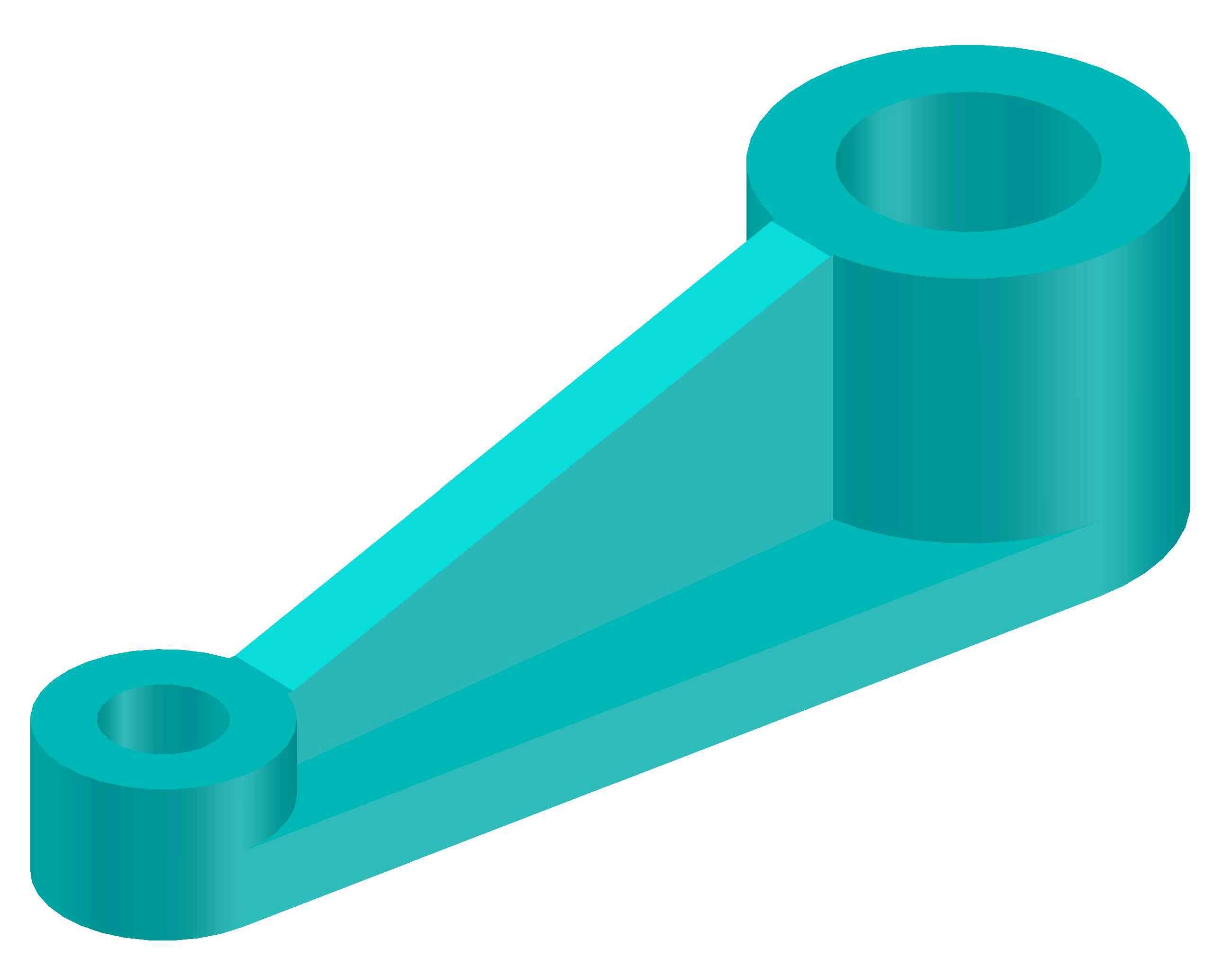

双孔带加强筋连杆支撑结构件

　　这类双孔带斜向加强筋的连杆构件，在轻工自动化输送线、小型工装夹具的铰接传动环节应用十分普遍，日常设备运维中经常能碰到同结构的替换件，很多非标设备的连杆传动副都会采用这类结构来平衡刚性与自重。从实际使用场景来看，这类构件主要承担两个铰接点位之间的动力传递与位置支撑作用，一端的孔位通常配合销轴与固定机架端的铰接座连接，另一端孔位则与动作执行端的摆臂、滑块或者工装压头连接，将驱动端的旋转摆动转化为执行端的往复直线或者定角度摆动动作，在小型冲压工装的上下料摆臂、包装设备的推料机构、家居自动化设备的翻转支撑结构里都能看到同原理的构件应用。

　　设计这类构件的时候，首先要敲定的是两个铰接孔的中心距，这个尺寸直接决定了传动的行程与摆动角度范围，中心距的公差需要控制在IT7级以内，避免装配后出现传动卡滞或者行程偏差超标的问题。两个孔的内径尺寸需要匹配对应规格的销轴或者带座轴承的外径，孔的内壁要设计合适的粗糙度要求，通常Ra1.6即可满足无衬套工况的使用需求，如果是高频往复动作的工况，还需要在孔位预留衬套安装的台阶位，方便后续磨损后更换衬套而不用整体替换构件。

　　构件的主体连接部分没有采用等厚度的直板结构，而是在两个孔位的连接臂下方设计了一体化的斜向加强筋，这个结构是整个构件的设计核心——如果采用等厚度直板连接，要满足相同的抗扭、抗弯载荷要求，臂身的厚度需要增加至少40%，不仅会提升整体重量，还会增加运动过程中的惯性负载，对驱动端的动力输出要求更高；而斜向加强筋的结构，在不额外增加过多材料的前提下，将两个孔位的受力直接通过筋位传递，大幅提升了臂身的抗弯曲变形能力，即使在承受偏载载荷的时候，筋位也能分散应力，避免臂身与孔位衔接的位置出现应力集中断裂的问题。

　　从安装边界来看，两个孔位的凸台高度需要匹配对应铰接位置的安装间隙，凸台的外径要大于安装孔直径的1.8倍以上，保证销轴安装后孔位端面有足够的承压面积，避免销轴受力后出现端面压溃的问题。构件的整体外轮廓要做倒圆角处理，尤其是筋位与臂身、孔位凸台衔接的位置，圆角半径不能小于R2，既可以减少加工或者铸造过程中的应力集中，也能避免装配调试过程中尖锐边角划伤操作人员。

　　实际选型适配的时候，需要先确认两个铰接点的运动轨迹是否存在干涉，构件摆动过程中，加强筋的最外沿不能和周边的机架、管线或者其他运动部件发生碰撞，因此建模阶段就要做全行程的运动仿真校验，核对各个极限位置的安全间隙，通常预留3mm以上的间隙即可满足常规装配与运维的操作空间需求。如果是用于有防腐要求的工况，这类构件通常采用铝合金或者工程塑料加工，普通工况下采用45号钢调质处理即可满足强度要求，高频重载工况则可以选用40Cr材料做表面淬火处理，提升孔位的耐磨性能。

　　这类结构的建模过程中，需要重点关注筋位与主体的衔接处的拔模角度，如果是采用铸造工艺生产，拔模角度通常设置为1-3度，方便脱模；如果是采用机加工工艺生产，则不需要设置拔模角度，但要注意刀具路径的可达性，避免出现内角无法加工的死角。两个孔位的同轴度、端面与孔轴线的垂直度也是设计时需要标注的关键形位公差，垂直度公差通常控制在0.02mm以内，避免装配后销轴出现偏载，加速磨损。
