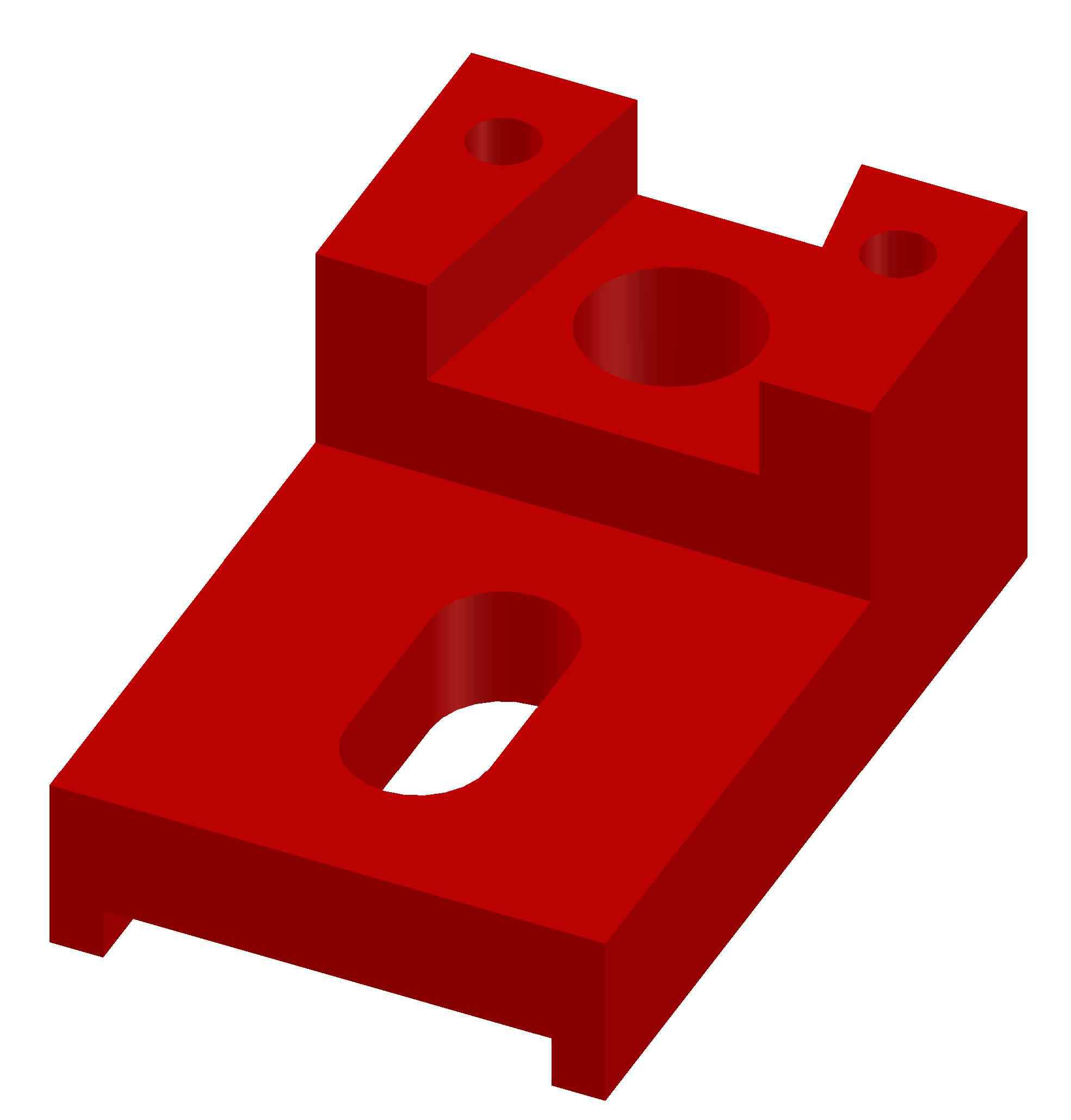

多安装位阶梯式红色机械固定基座结构

　　在非标自动化生产线、小型工装夹具搭建以及通用设备的机架拼接场景里，这类阶梯式固定基座是十分常见的连接承载构件，它的核心作用是实现不同高度层级的零部件对接，同时为被固定件提供稳定的安装基准面。从结构设计逻辑来看，基座采用高低错落的阶梯式布局，下层是带长圆形腰型孔的安装底板，腰型孔的设计并非随意设置，它预留了安装时的位置调整余量，现场装配时不需要完全卡死孔位精度，可以沿着腰型孔的长轴方向微调基座的固定位置，抵消机架加工时的孔位误差，这一点在现场技改、旧设备改造场景里实用性很强，不需要重新在机架上攻丝或者扩孔，就能快速完成基座的定位锁紧。上层的两个凸台结构各自设置了圆形沉孔，这类沉孔一般用来安装内六角圆柱头螺钉，

　　沉孔深度刚好可以容纳螺钉头部，保证螺钉安装后不会高出凸台表面，避免后续安装其他零部件时出现干涉，凸台中间位置的大直径通孔，是用来穿过定位销或者对接轴类零件的，既可以作为相邻部件的定位基准，也能为贯穿式的连接件提供避让空间。基座的底板边缘做了切边处理，底部带有卡槽结构，这个结构是为了适配工业铝型材的槽口安装，不需要额外加装转接板，就能直接卡入标准铝型材的T型槽内，配合T型螺栓可以快速完成基座在型材机架上的固定，大幅缩短装配周期。从安装边界来看，下层底板的长宽尺寸决定了基座的整体支撑范围，上层凸台的高度差是根据实际对接部件的高度差来设计的，建模时已经考虑了零件的壁厚均匀性，所有转角位置都做了适配铸造或者铣削加工的工艺圆角，

　　避免应力集中导致的基座断裂问题，同时红色的表面处理一般是喷塑或者烤漆，既可以提升基座的防锈能力，也能在设备整体布局里起到醒目的标识作用，方便运维人员快速识别关键连接点位。这类基座的受力方向主要是垂直向下的压应力以及水平方向的剪切力，所以建模时底板的厚度设置得比上层凸台更厚，保证长期受载不会出现底板变形，腰型孔的边缘也做了加厚处理，避免螺栓锁紧时孔位出现开裂。在实际应用里，这类基座常用来固定小型气缸、传感器安装支架、导轨挡块以及流水线的侧边导向件，不需要专门定制复杂的安装支架，通过不同安装孔的组合就能适配多种小部件的固定需求，属于通用型的机械连接构件，在3C产品组装线、包装设备的物料输送工位、

　　小型木工机械的工作台定位结构里都能看到这类结构的身影。建模过程中，所有孔位的位置度公差都按照通用机械零部件的IT7级精度设置，既不会因为精度过高提升不必要的加工成本，也不会因为精度过低导致装配时出现对接偏差，沉孔的同轴度、腰型孔的直线度都做了工艺性校验，保证加工时可以通过普通的数控铣床一次装夹完成所有面和孔的加工，不需要二次翻面装夹，有效降低加工环节的时间成本。基座的阶梯高度差经过反复校核，保证上层凸台安装的部件不会和下层底板上固定的零件出现运动干涉，比如在底板腰型孔上安装可调式挡块时，挡块的调节行程全程都不会碰到上层凸台的侧壁，给现场调试留出足够的调整空间。
