红色异形块状机械工装支撑构件

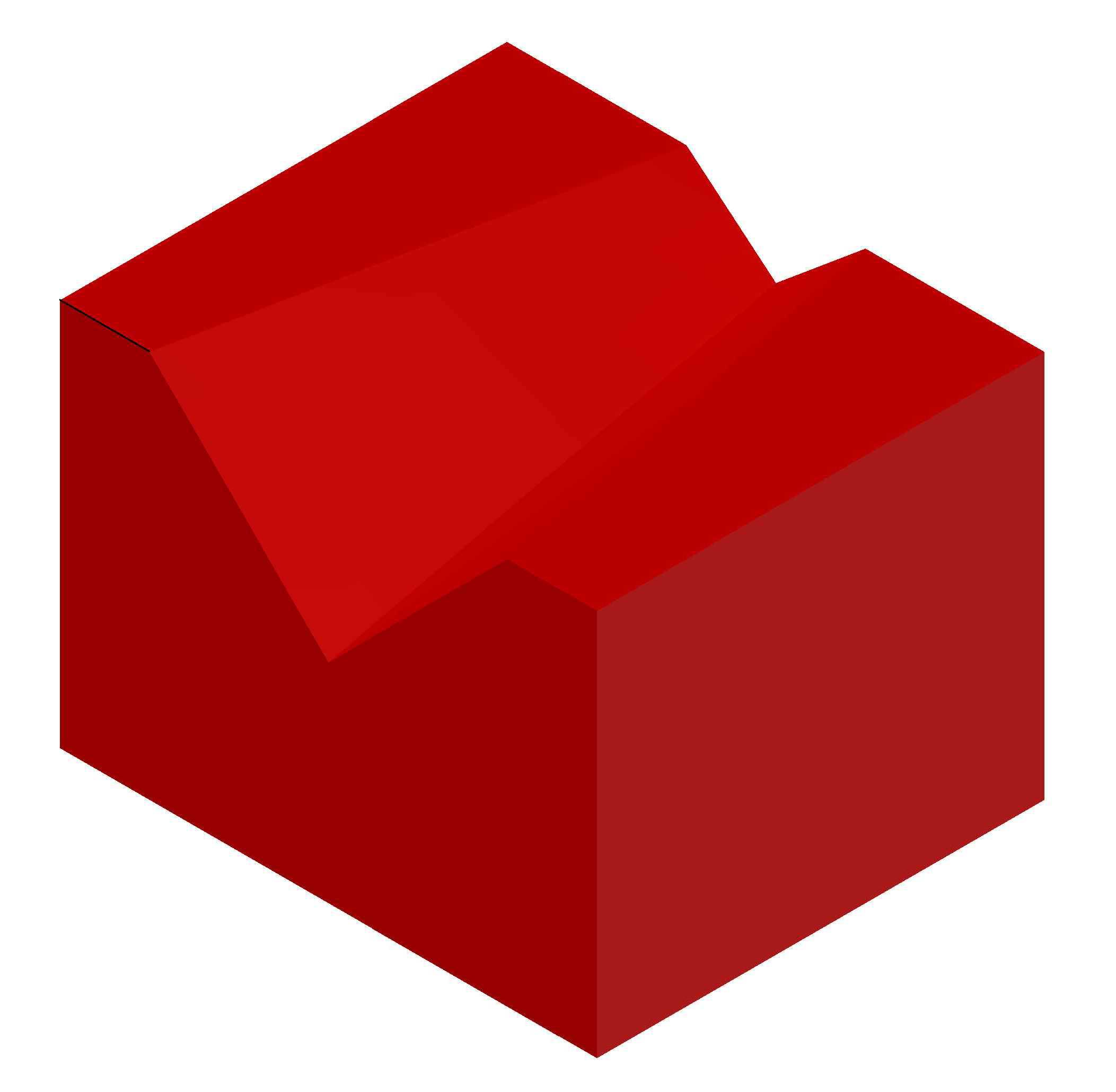

　　在工装夹具、非标设备搭建以及小型工位定位的场景里，这类异形块状支撑构件的使用频率远高于标准型材，很多时候产线工位的定位精度、工装的承重稳定性，恰恰是靠这些看似造型简单的实体块来保证的。从结构形态来看，这个构件整体采用实心块体设计，主体为规整的矩形基座，顶部做了斜切式的台阶避让结构，这种造型不是随意的曲面修饰，而是完全匹配实际工位的避让需求——基座部分承担主要的承重与安装固定功能，底部可以通过螺栓孔或者焊接的方式固定在工装基板、设备工作台面上，保证整个构件在承受侧向力或者竖向载荷的时候不会出现位移。顶部的斜向台阶结构，一方面是为了避让工位上相邻的运动部件，比如气缸推杆、机械手夹爪的运动路径，避免构件和运动件发生硬碰撞，另一方面斜切面可以作为工件定位的辅助靠面，当加工或者装配的工件带有对应斜度的端面时，这个面可以直接作为定位基准，减少额外调整定位块的工作量。

　　从设计思路上来说，这类构件的建模逻辑完全是从功能优先级出发的，首先确定安装边界：基座的长宽尺寸要匹配常用的工装安装孔位间距，保证在标准铝型材工作台或者钢板工作台上可以直接对位安装，不需要额外打孔改制；基座的高度要满足工位的最低支撑高度要求，避免工件放置后和工作台面发生剐蹭。之后再处理顶部的异形结构，斜切的角度是根据实际工件的定位角度、相邻部件的运动包络线来确定的，建模的时候先做出基础方块，再通过拉伸切除的方式做出顶部的台阶与斜切面，所有的棱边都做了微小的倒角处理，不是为了外观好看，而是为了避免安装的时候尖锐棱边划伤操作人员，同时也减少工件靠上定位面时的磕碰损伤。

　　实际使用中，这类构件的适用场景覆盖了很多细分的工装环节：在小型零件的焊接工装上，它可以作为工件的侧向支撑块，承受焊接过程中工件的轻微形变应力；在装配工位上，它可以作为垫高定位块，把工件托举到合适的装配高度，减少操作人员反复调整工件姿态的工作量；在检测工位上，经过精加工的斜切面可以直接作为检测基准面，配合百分表完成工件形位公差的快速检测。和标准的方形支撑块相比，这种带异形避让结构的构件不需要现场二次打磨修配，安装到位之后就可以直接使用，能大幅缩短工装搭建的周期。

　　关于安装边界的考量，设计的时候已经预留了足够的安装余量：基座底部的平面度公差控制在普通工装的常用范围内，不需要额外精加工就可以稳定放置在工作台面上；构件的整体重量控制在单人可以徒手搬运的区间内，不需要借助吊装设备就可以完成工位调整；顶部的异形结构没有超出基座的投影范围，不会因为外伸结构导致安装后出现重心偏移的问题，即使承受一定的侧向冲击力，构件也不会发生倾翻。另外，实心的结构设计让它的抗形变能力远优于型材拼接的支撑件，在长期承受恒定载荷的情况下，不会出现型材拼接处的间隙形变，能长时间保持工位的定位精度，减少日常工装维护校准的频次。很多一线的结构设计人员在搭建小型工装的时候，往往会优先选用这类一体成型的块状构件，而不是用多块标准件拼接，核心原因就是一体结构的刚性更好，长期使用的精度保持性更强，不需要反复排查拼接处的松动问题。
