带安装底座弯臂式轴孔支撑构件

　　在轻工输送线、小型工装夹具台、非标自动化单机的机架搭建环节，这类带安装底座的弯臂式轴孔支撑构件是十分常见的结构件，日常多用来承接悬臂类转轴、铰接式连杆的回转支撑需求，不少小型翻转工位、手动摆臂操作机构都会选用这类结构作为核心支撑单元。从实际使用场景来看，这类构件不需要额外拼接复杂的转接支架，自身一体化的弯臂结构可以直接将水平方向的轴系载荷传递到底部安装面，省去了多零件拼接带来的累计装配误差，在工位间距紧凑、安装空间受限的小型设备上适配性很强。

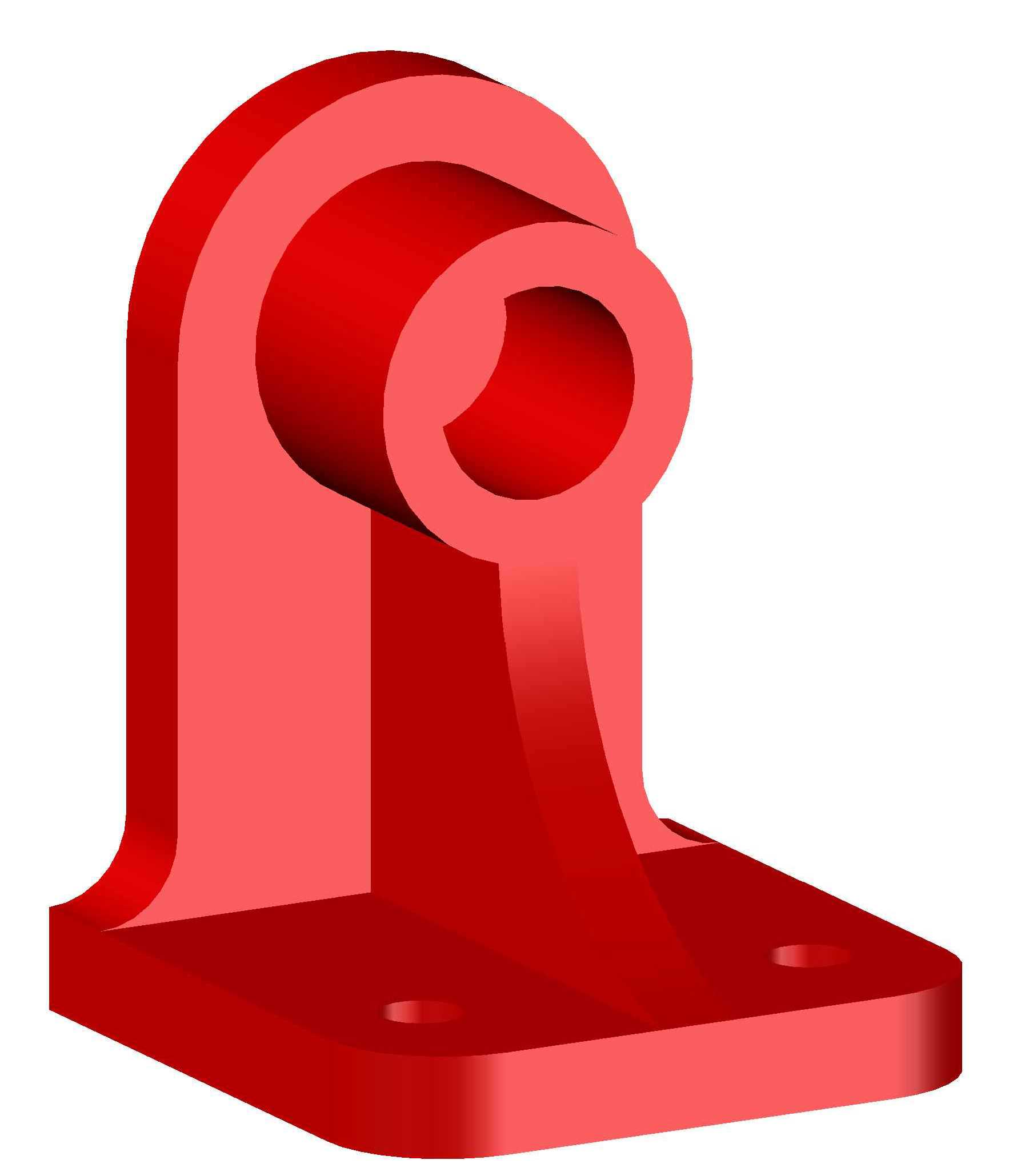

　　从结构设计逻辑来看，整个构件采用一体化铸造成型后再做机加工的工艺路线，底部是带两个沉头安装孔的矩形法兰底座，安装孔的孔位间距预留了足够的扳手操作空间，沉孔设计可以让内六角螺栓安装后头部完全埋入底座平面，不会出现螺栓头突出干涉底部贴合面的问题，底座底面设计为全平面加工，安装时可以和设备机架的安装面完全贴合，避免局部应力集中导致的底座变形。弯臂部分采用大圆弧过渡的变截面结构，从底座向上延伸的过程中，截面厚度随受力载荷的分布逐步调整，靠近轴孔的位置截面厚度更大，靠近底座的位置通过圆弧过渡分散应力，避免直角连接处出现应力断裂的风险，这种圆弧过渡的设计也能减少铸造过程中的冷隔、缩孔缺陷，提升铸件的整体结构强度。

　　上部的轴孔是整个构件的核心功能部位，孔的内壁预留了精加工余量，实际生产中会根据适配的转轴直径做镗孔加工，保证孔的圆柱度和表面粗糙度满足转轴回转的配合要求，轴孔外端做了一圈加厚的凸缘结构，既可以提升轴孔部位的径向承载能力，也能作为轴端挡圈、密封端盖的安装定位面，防止转轴工作过程中出现轴向窜动。轴孔的中心高度经过精准核算，和底部安装面的垂直度公差控制在机械加工常用的IT7级精度范围内，保证安装后的转轴回转中心和设备基准面平行，避免转轴运转时出现别劲、磨损加剧的问题。

　　在安装边界方面，这类构件的底座轮廓尺寸适配常用的4040、4080工业铝型材机架的安装槽间距，不需要额外加工转接板就可以直接固定在铝型材的T型槽上，弯臂的外轮廓做了倒圆角处理，没有尖锐的棱角，在人工操作的工位上使用时可以避免磕碰划伤的安全隐患。构件整体的载荷设计偏向中等载荷的静支撑场景，适配直径20-30mm的光轴或者铰接销轴，可承受的径向载荷在5kN以内，完全能满足小型手动摆臂、轻型翻转料架、工位阻挡器的支撑需求。

　　建模过程中需要重点关注几个结构细节：一是弯臂和底座、弯臂和轴孔连接处的过渡圆角不能省略，哪怕是三维建模阶段也要按照实际铸造工艺要求做出R5以上的圆角，否则后续生成工程图、做铸造工艺设计时会出现结构不符合工艺要求的问题；二是底部安装沉孔的深度要和选用的螺栓长度匹配，保证螺栓拧紧后螺纹啮合长度满足3倍以上螺距的强度要求，同时不会出现螺栓顶到安装面下方的问题；三是轴孔的同轴度、轴孔中心和底座平面的平行度要在建模阶段就做好基准标注，方便后续加工时的工艺基准找正。这类结构看似简单，实则在很多非标设备里是不可或缺的基础支撑件，设计时不需要追求过于复杂的结构，在满足强度、安装空间要求的前提下，尽量简化结构、减少加工工序，就能实现很好的使用效果，实际应用中如果有更高的载荷需求，只需要调整弯臂的截面厚度、加大轴孔直径和底座安装孔的间距，就可以衍生出适配不同载荷等级的系列化构件，不需要大幅改动整体的结构形式。
