闭合环形滚子链传动结构三维设计

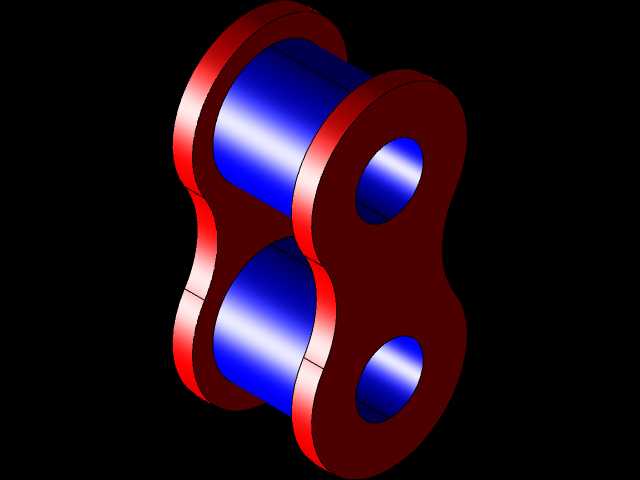

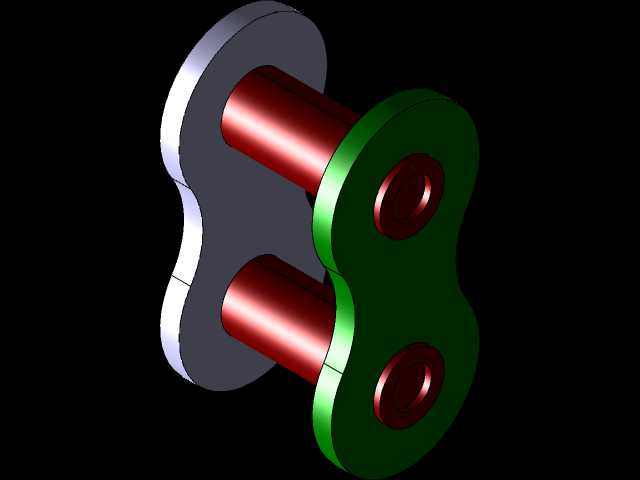

　　这套闭合环形滚子链结构，是链传动系统里最基础也最核心的执行单元，日常在各类输送线、机床进给机构、农用机械动力传递、摩托车发动机正时系统里都能见到它的身影，区别于同步带的柔性打滑特性，金属材质的链结构能在重载、高温、多粉尘的恶劣工况下保持精准的传动比，不会出现带传动长期使用后的蠕变丢转问题。做这套结构的三维设计时，首先要敲定的是链节的基本参数，内链节的外链板、内链板采用对称的8字形轮廓，这个轮廓不是随便画的，是要在保证链板抗拉强度的前提下，尽可能降低链节运行到链轮啮合位置时的惯性力，同时减少相邻链节铰接转动时的运动干涉，内链板和套筒之间采用过盈压装配合，外链板和销轴同样是过盈连接，只有套筒和销轴之间是间隙配合，

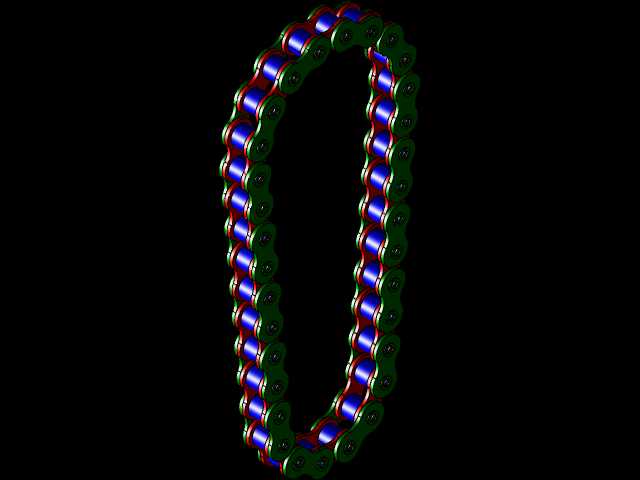

　　保证链节在绕链轮转动时能自由弯折，滚子是套在套筒外侧的活动部件，和链轮齿面接触时可以自由转动，能把滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长整套链条的使用寿命。设计环形闭合结构的时候，要特别注意链节总数的匹配，因为链节是逐节铰接的，总长度必须和两个配套链轮的中心距、链轮分度圆周长匹配，通常优先选用偶数节的链节配置，避免使用过渡链节——过渡链节的链板是弯折结构，受拉时会产生附加弯曲应力，抗拉强度会比正常链节低20%左右，只有在中心距不可调、链节总数必须为奇数的特殊工况下才会考虑使用。从安装边界来看，这套链条装配到设备上时，要预留足够的张紧调节空间，水平布置的链传动松边要设置在下方，

　　避免松边垂度过大导致链条和链轮啮合时出现卡滞、跳齿问题，垂直布置的链传动要在下端设置张紧轮，抵消链条长期运行磨损后产生的伸长量，张紧轮的布置位置要避开链条和链轮的初始啮合段，防止影响正常啮合包角。实际应用里，不同工况对链结构的细节要求差异很大，比如输送散料的输送链，会在链节外侧加装附板用来固定料斗或者工装板，高速传动的精密滚子链会对销轴和套筒做渗碳淬火处理，表面硬度达到HRC55以上，同时严格控制链节的节距公差，保证高速运行时的平稳性，降低冲击噪音。做三维建模的时候，每一个链节的铰接配合都要做准确的运动约束，不能出现过定义或者欠定义的问题，内链节和外链节交替铰接，闭合后要能顺畅模拟绕链轮转动的完整运动过程，

　　验证相邻链节转动到最大弯折角度时不会出现几何干涉，同时要核对滚子外圆直径和链轮齿槽的匹配度，保证啮合时滚子能顺利落进齿槽，不会出现顶齿、卡滞的问题。很多新手做链传动设计的时候容易忽略链条的垂度要求，其实正常安装时松边的合适垂度是中心距的1%-2%，垂度过小会导致张紧力过大，加剧销轴和套筒的磨损，还会增大轴承的径向载荷；垂度过大则容易出现跳齿、振动，尤其是在正反转频繁切换的传动场景里，过大的垂度会导致传动滞后，影响传动精度。另外在多粉尘、有腐蚀介质的工况下使用时，还要考虑链条的润滑和防护结构，比如加装密封罩壳，配套自动滴油润滑装置，避免磨料颗粒进入铰接副的间隙里，造成磨粒磨损加速链条失效。这套环形链的结构虽然看起来简单，但是每一个尺寸的公差配合、每一处轮廓的细节设计，都直接影响整套传动系统的运行稳定性和使用寿命，建模时不能只做外观的形似，必须把每一个配合面的尺寸关系、运动逻辑都还原准确，才能给后续的工程图输出、装配模拟、运动仿真提供可靠的模型基础。
