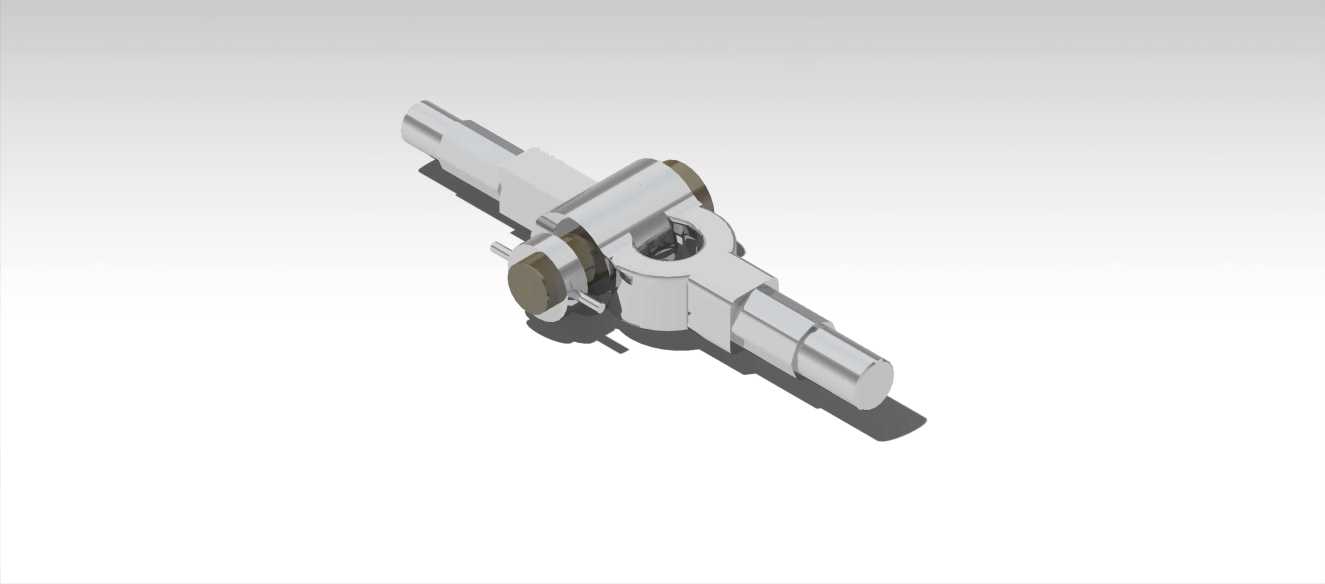

拉伸载荷工况用杆系连接转向接头结构

　　在各类需要传递轴向拉力、同时允许杆件间存在一定角度偏转的杆系传动场景中，这类转向接头是核心的传力衔接构件，常见于工程机械操纵连杆、农用设备拉杆机构、轻工机械传动杆组等需要在拉伸载荷下实现两根杆件柔性连接的部位，区别于刚性焊接或螺纹硬连接，它能抵消杆系安装时的同轴度误差，同时在设备运行过程中吸收杆件受载产生的微小偏摆量，避免杆端出现应力集中导致的断裂失效。从结构设计逻辑来看，该接头采用中间铰接主体加双侧同轴杆端连接段的布局，中间的铰接腔体为核心受力部位，内部预留了铰接副的安装空间，可配套销轴实现与相邻构件的转动配合，双侧伸出的杆段设置了适配的连接结构，能够与对应规格的杆件通过螺纹或插装方式完成装配，整体结构沿中心轴对称分布，

　　保证拉伸载荷传递过程中力线尽可能沿杆件轴线分布，减少附加弯矩的产生。在实际安装边界上，该接头的双侧杆段同轴度公差控制在较高精度等级，避免装配后杆系出现别劲现象，中间铰接部位的外径尺寸经过载荷校核，能够满足额定拉伸载荷下的强度要求，铰接部位的转动角度范围覆盖常规杆系传动所需的偏摆量，无需额外加装万向节即可满足多数小角度偏转的传动需求，整体外形紧凑，不会占用过多杆系布置空间，适合在安装空间受限的杆系布局中使用。从功能特性层面，该接头的核心作用是在持续承受轴向拉伸载荷的工况下，维持两根杆件的可靠连接，同时允许两杆之间存在一定范围内的相对转动，补偿杆系加工、安装过程中产生的位置误差，在设备运行过程中，

　　当杆件受到外部载荷产生微小形变或位置偏移时，铰接部位可灵活转动，避免连接部位承受额外的弯曲应力，大幅提升杆系的整体使用寿命。设计过程中优先考虑了传力路径的合理性，所有受力截面的尺寸均经过拉伸强度、剪切强度的校核，铰接部位的配合间隙控制在合理范围，既保证转动的灵活性，又避免间隙过大导致的传动冲击，杆端连接部位的结构设计兼顾了装配便捷性与连接可靠性，无需复杂的专用工具即可完成与杆件的装配作业，后期维护更换时也能快速拆装。在实际工程应用中，这类接头常替代传统的刚性接头，用于存在一定安装误差、运行中存在小幅振动或偏摆的杆系传动系统中，比如设备的操纵拉杆组、闸门启闭传动杆、小型机具的传力杆系等场景，能够有效降低杆系的装配精度要求，

　　减少后期运维过程中因杆端应力集中导致的断裂故障，其对称式的结构设计也使得生产加工过程中可采用一次装夹完成双侧杆段的加工，有效控制加工成本与形位公差，适合批量生产应用。针对不同的载荷等级需求，该结构的核心尺寸可通过等比例缩放调整各部位壁厚与杆径，在保证铰接转动功能的前提下匹配不同的额定拉伸载荷，铰接部位可根据使用工况选择不同的配合材质，降低转动过程中的磨损量，延长接头的免维护周期，整体结构没有冗余的设计元素，所有结构特征均服务于传力与铰接的核心功能，没有多余的装饰性结构，完全从工程实用角度出发完成结构布局。
