交错轴翻转式齿轮传动啮合结构

　　这套交错布置的齿轮啮合结构，核心解决的是空间垂直交错轴系间的动力换向传递需求，在轻工包装设备的翻转工位、小型自动化装配线的工件转序机构、非标检测设备的姿态调整模组中都能见到同类传动逻辑的落地应用。不同于常规平行轴圆柱齿轮仅能完成同平面内的扭矩传递，这套结构通过三个不同齿向参数的齿轮依次啮合，将输入轴的水平回转运动，经中间过渡齿轮的转向传导，最终输出为垂直方向轴系的回转动作，同时在传动路径中实现了180度的运动翻转传递，不需要额外加装锥齿轮换向箱就能完成空间交错轴的动力传输，能大幅压缩机构的整体安装空间。

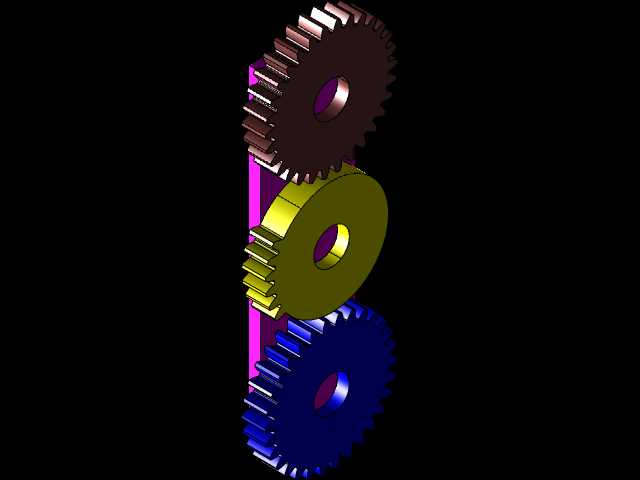

　　从结构设计逻辑来看，三个齿轮分别对应不同的轴系安装位，最上方与最下方的齿轮分别布置在垂直排布的两根平行轴上，中间的齿轮则安装在与上下轴呈空间交错的侧装轴上，三个齿轮的啮合点依次排布，齿面接触区域经过齿形修形处理，避免交错啮合时出现齿根干涉或者齿顶刮擦的问题。中间齿轮采用了双联组合的齿形结构，一侧齿圈与上方齿轮啮合，另一侧齿圈与下方齿轮啮合，通过单齿轮的双齿面设计，同时完成两个啮合副的动力传导，减少了传动链上的零件数量，也降低了多零件装配带来的累计误差。

　　在实际应用场景中，这类结构常被用在空间受限的小型设备内部，比如小型日化产品的装盒机上，需要将水平输送过来的盒坯翻转90度后推入成型工位，常规的锥齿轮换向机构需要预留锥齿轮的安装避让空间，还要配套对应的轴承座与密封结构，整体占用的横向安装空间较大，而采用这种翻转齿轮结构，可以将整个传动组布置在设备侧板的内侧空腔里，不需要额外向外拓展安装位，设备的整体外形尺寸可以压缩15%左右。另外在小型电子元件的检测分选设备中，需要将待检测的元件从水平输送状态翻转到垂直检测位，这类齿轮结构的传动间隙可以通过调整侧装轴的偏心安装座来控制，传动回差能控制在0.1度以内，完全满足检测工位的定位精度要求，不会因为传动间隙导致元件姿态偏移，影响检测结果的准确性。

　　从安装边界来看，整套齿轮组的安装基准为侧装的支撑立板，三个齿轮的轴孔都采用H7级公差配合，输入轴与输出轴的轴端都预留了标准的轴承安装位，可以直接搭配深沟球轴承完成轴系支撑，不需要额外定制特殊规格的轴承件。齿轮的齿顶圆与支撑立板之间预留了2mm的安全间隙，避免齿轮高速回转时与立板发生摩擦，三个齿轮的啮合侧隙调整范围在0.05mm到0.2mm之间，可以根据不同的传动转速需求调整对应的侧隙值，当设备运行转速低于100rpm时，可以将侧隙调至最小值保证传动精度，当转速高于300rpm时，可以适当放大侧隙，避免齿面热膨胀导致的卡滞问题。

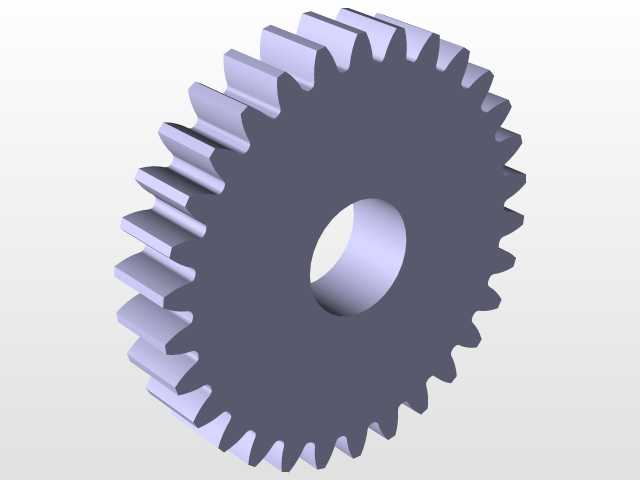

　　在功能特性上，这套结构的传动比可以根据实际需求调整三个齿轮的齿数来匹配，不需要改变整体的安装孔位尺寸，只需要对应调整齿轮的齿顶圆直径，保证啮合中心距不变即可，具备较强的适配性。齿形采用渐开线齿形设计，加工工艺性好，常规的滚齿设备就能完成齿形加工，不需要特殊的定制刀具，加工成本相比同参数的螺旋锥齿轮低40%左右，适合小批量非标设备的快速设计落地。另外整个传动结构没有额外的易损件，只要保证啮合面的润滑到位，连续运行寿命可以达到12000小时以上，日常维护只需要定期补充润滑脂即可，不需要频繁拆解更换零件，能降低设备的后期运维成本。

　　在设计过程中，需要重点校核中间齿轮的轮齿强度，因为中间齿轮同时参与两个啮合副的动力传递，轮齿承受的是双向交变载荷，齿根的弯曲疲劳强度安全系数需要取到1.8以上，避免长期运行出现轮齿断裂的问题。同时要注意三个齿轮的轴向定位，上下两个平行轴的齿轮采用轴肩加卡簧的轴向固定方式，中间的交错轴齿轮则采用锁紧螺母定位，防止运行过程中齿轮发生轴向窜动，导致啮合面错位，出现传动异响或者齿面偏磨的问题。另外在装配时需要先预装中间齿轮，调整好侧装轴的位置，保证上下两个啮合副的接触斑点都处于齿面的中部区域，再锁紧轴系的固定螺丝，避免出现单边接触导致的齿面过早磨损。
